Для присоединения жил кабелей к электротехническим устройствам их оконцовывают наконечниками, которые закрепляют на жилах опрессовкой, сваркой или пайкой. На кабелях с однопроволочными алюминиевыми жилами можно выпрессовывать наконечники из жилы кабеля. Медные многопроволочные жилы сечением 1—2,5 мм2 оконцовывают кольцевыми наконечниками (пестонами), а однопроволочные сечением 4—10 мм2 изгибают в кольцо.
Соединение жил кабелей в муфтах выполняют в соединительных и ответвительных гильзах опрессовкой, сваркой или пайкой. Все перечисленные способы имеют свои преимущества и недостатки.
Опрессовка не требует электрической энергии и нагрева; этот способ выгоднее других. Однако при этом способе необходимо следить за правильностью подбора наконечников, соединительных гильз и инструмента.
Соединение пайкой не нуждается в сложном оборудовании, приспособлениях и электрической энергии, но этот способ наиболее трудоемок.
Газовая сварка не требует электрической энергии, но нуждается в громоздком оборудовании и соблюдении особых правил техники безопасности при работе с газами. Сварка алюминиевых жил контактным разогревом обеспечивает однородный и стабильный контакт без применения припоя и достаточную механическую прочность. Этот способ характеризуется простой технологией, но применяется с использованием электрической энергии.
Термитная сварка не требует громоздкого оборудования, электрической энергии и технологически несложна. При термитной сварке необходимо соблюдать правила хранения патронов и спичек. Области применения способов оконцевания и соединения жил кабелей определяются в зависимости от материала жилы (алюминий, медь), напряжения кабеля и надежности того или иного способа (табл. 13). Наконечники и гильзы, применяемые для оконцевания и соединения жил проводов и кабелей, приведены на рис. 105.

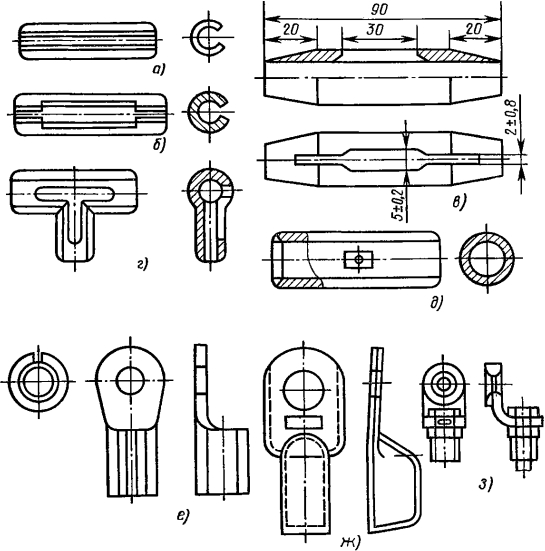

Рис. 105. Гильзы и наконечники для пайки, опрессовки и сварки жил проводов и кабелей:
а, б — гильзы для пайки жил сечением до 10 и 16 — 240 мм2, в — гильза для пайки жил кабеля напряжением 20—35 кВ, г — ответвительная гильза для пайки, д — гильза для опрессовки, е—з — наконечники для пайки, опрессовки и сварки
При выполнении оконцеваний, соединений и присоединений жил кабелей следует учитывать физико-механические особенности алюминия, из которого в основном изготовляют жилы кабелей. Алюминий в воздухе окисляется и на его поверхности появляется пленка оксида.

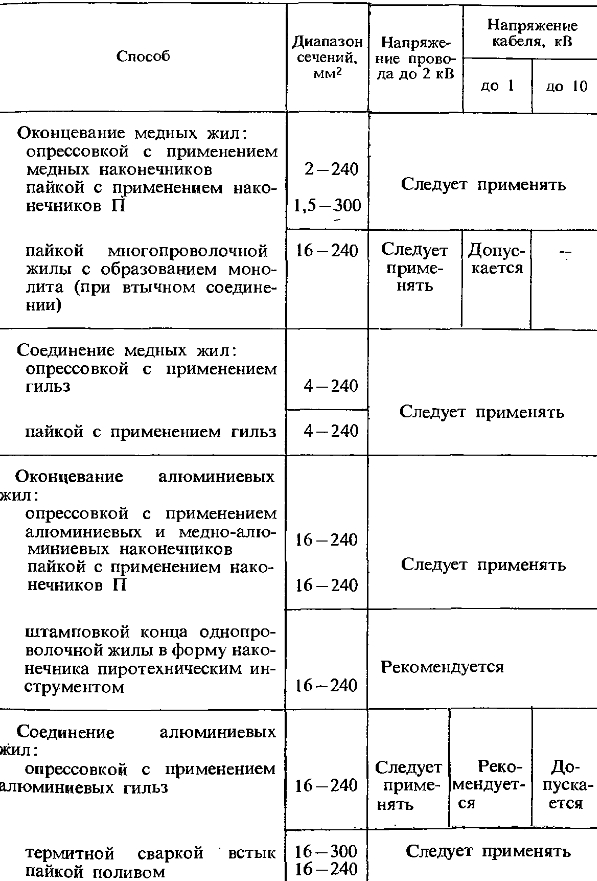

Таблица 13.
Области применения способов оконцевания и соединения изолированных жил проводов и кабелей
У меди в обычных условиях пленка оксида образуется медленно, она легко удаляется и мало влияет на качество контактного соединения. На алюминии пленка оксида образуется быстро, обладает большой твердостью и значительным электрическим сопротивлением. Пленка оксида алюминия тугоплавка и затрудняет пайку и сварку (температура плавления пленки 2000 °С). По сравнению с медью алюминий обладает низким пределом текучести.
Алюминиевые контактные соединения после затяжки со временем ослабевают. Необходимо также учитывать, что алюминий обладает большой теплоемкостью, требующей значительного количества теплоты при сплавлении алюминиевых жил. Сочетание теплоемкости с большой теплопроводностью создает опасность чрезмерного перегрева изоляции алюминиевых жил при сварке или пайке, а образование в соединениях алюминия с медью или сталью гальванической пары разрушает контакт этих соединений.
