Электромонтер-кабельщик
Учебное пособие



§ 40. Технология монтажа концевых муфт и заделок

Концевые муфты и заделки надежно защищают изоляцию кабеля от увлажнения, солнечной радиации, вредных атмосферных воздействий (химически активной среды, токопроводящей пыли и т. д.). Они имеют высокую электрическую прочность и разрядные характеристики.

В отличие от соединительных концевые муфты монтируют и эксплуатируют только в одной среде — на воздухе. Концевые заделки применяют внутри помещений или в герметических шкафах на открытом воздухе.

В связи с различными конструкциями кабелей и условиями эксплуатации применяют большое количество концевых муфт и заделок.

Ниже рассмотрено устройство и технология монтажа наиболее распространенных конструкций концевых муфт и заделок.

Концевые металлические муфты наружной установки напряжением до 10 кВ (рис. 95, а). Для оконцевания в наружных установках трехжильных кабелей с бумажной изоляцией с сечением жил до 240 мм2 на напряжение 6 и 10 кВ применяют концевые трехфазные муфты: КНА — с алюминиевым корпусом, КНЧ — с чугунным, КНСт — со стальным.

Концевые муфты наружной установки для кабелей напряжением до 10 кВ с бумажной изоляцией

Рис. 95. Концевые муфты наружной установки для кабелей напряжением до 10 кВ с бумажной изоляцией:
а — КНА, б — КМА, в — КНЭ;
1 — медный колпачок, 2 — заливочное отверстие, 3 — корпус, 4 — провод заземления, 5 — конус, 6 — сальник, 7 — жила кабеля, 8 — изолятор, 9 — наконечник, 10 — контактная головка, 11 — крышка корпуса, 12 — подмотка из хлопчатобумажных лент с промазкой компаундом

Кабель разделывают согласно общим указаниям, приведенным в гл. VIII.

Перед началом монтажа проверяют размеры концевой муфты. Особое внимание уделяют расположению наружных контактных шин головок изоляторов муфты относительно передней стенки ее корпуса. Шины должны соответствовать расположению контактов подключаемой электроустановки. Из корпуса муфты извлекают сальник и подбирают в нем необходимую прорезь, диаметр которой соответствует диаметру вводимого кабеля. Корпус сальника надевают на броню кабеля и временно сдвигают за пределы разделки.

Кабель изгибают с учетом допустимого радиуса изгиба и закрепляют вертикально. При этом проверяют расположение разделанных жил; средняя жила должна быть на 8—15 мм длиннее крайних. Жилы разводят, закрепляют бумажную изоляцию и обрезают. После оконцевания жил подготовляют корпус муфты к заливке массой. Для этого снимают все временные бандажи, расцветочные ленты, материалы, временно защищающие корешок разделки от припоя и других инородных частиц, поясную изоляцию. Корпус муфты прогревают и покрывают прошпарочным составом. Жилы кабеля вводят в корпус на 200 мм.

В крайние отверстия корпуса вставляют патрубки из трубы и надвигают их на жилы. Осторожно сгибая крайние жилы, их направляют в соответствующие отверстия корпуса и продвигают корпус так, чтобы средняя жила вышла из него на 280 мм. В соответствии с технологией, описанной в технической документации, собирают болты с шайбами и гайками контактных головок и крайние изоляторы на корпусе муфты. Наконечники жил кабеля присоединяют к контактным шинам головок изоляторов и закрепляют болтами.

Корпус муфты вторично прогревают пламенем горелки до 50—60 °С. Разогретым заливочным составом заполняют весь внутренний объем муфты через отверстие среднего изолятора, который после доливки устанавливают на место. Состав доливают через средний изолятор до его появления в головках крайних изоляторов. Колпачки припаивают к крайним головкам изоляторов. Затем средний изолятор доверху заполняют заливочным составом. Муфту заземляют медным многопроволочным проводом. После остывания муфты до 50—60 °С ее вновь доверху доливают составом через средний изолятор.

После напайки колпачка на головку среднего изолятора муфту поднимают на место установки, предохраняя от возможных растягивающих усилий между ней и кабелем. При необходимости муфту поворачивают одновременно с кабелем.

Концевые мачтовые муфты наружной установки напряжением до 10 кВ. При переходе кабельных линий на воздушные на трехжильных кабелях с бумажной изоляцией напряжением до 10 кВ применяют концевые мачтовые муфты КМА с алюминиевым и КМЧ с чугунным корпусами (рис. 95,б).

В отличие от монтажа муфт КН после присоединения наконечников жил к контактным стержням (средняя жила на 8—12 мм короче крайних) заливку корпуса выполняют через заливочные отверстия в крышке. При заливке и доливке заливочный состав не должен достигать уровня заливочного отверстия и крышки на 30—40 мм. Наличие зазора служит компенсатором при изменении объема заливочного состава в зависимости от температуры окружающей среды.

Концевые эпоксидные муфты наружной установки напряжением до 10 кВ. Для оконцевания кабелей с бумажной изоляцией на напряжение до 10 кВ применяют муфты КНЭ (рис. 95, в). Муфта состоит из корпуса и трех эпоксидных проходных изоляторов для вывода жил кабеля. На месте монтажа муфту надевают на разделанный конец кабеля и заполняют эпоксидным компаундом, при этом достигается герметичность муфты, а также повышается ее электрическая и механическая прочность. Технология монтажа муфт описана в технической документации.

Концевые мачтовые муфты наружной установки напряжением до 1 кВ. Для присоединения кабелей к воздушным ЛЭП напряжением до 1 кВ применяют мачтовые муфты КМА, КМЧ и КМСт. Монтаж муфт выполняют в той же последовательности, что и мачтовых муфт напряжением до 10 кВ. Жилы кабеля разводят и выгибают так, чтобы они находились в одной плоскости. Угол наклона оси кабеля составляет 15°.

Для присоединения кабелей с бумажной изоляцией к открыто установленному электрооборудованию и воздушным ЛЭП напряжением до 1 кВ также применяют эпоксидные концевые муфты КНЭ, которые состоят из отлитого на заводе-изготовителе корпуса и четырех эпоксидных проходных изоляторов. Четвертую (нулевую) жилу кабеля при монтаже укорачивают по месту так, чтобы обеспечить полную заливку трубчатой части наконечника в изоляторе для этой жилы.

При монтаже муфты компаунд заливают вначале до уровня изолятора четвертой жилы, после чего на изолятор надевают колпачок и закрепляют. Заливку продолжают так же, как в муфтах на напряжение 6—10 кВ.

Концевые эпоксидные заделки напряжением до 10 кВ внутренней установки. Концевые заделки КВЭ с корпусом из эпоксидного компаунда и трубками для герметизации жил в основном предназначены для оконцевания кабелей внутри помещений. В наружных установках заделки применяют при условии полной защиты их от атмосферных воздействий и солнечных лучей и устанавливают в любом положении. Область применения заделок в зависимости от условий окружающей среды определена в технической документации.

Концевые эпоксидные заделки

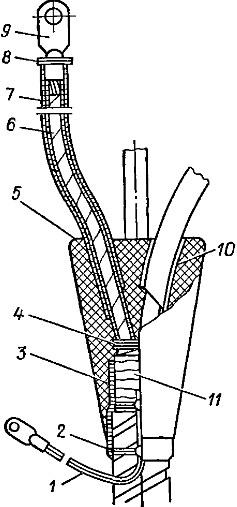

Рис. 96. Концевые эпоксидные заделки внутренней установки КВЭн и КВЭк с трубками из найритовой или кремнийорганической резины:
1 — провод заземления, 2, 4 — бандажи, 3 — подмотка, 5 — корпус, 6 — жила кабеля, 7 — трубка, 8 — хомут, 9 — наконечник, 10 — адгезионная прослойка из лака KO-9I6,11 — оболочка

Концевые заделки КВЭ выпускают различных исполнений : КВЭтв — с термоусаживающими ПВХ трубками; КВЭн — с трубками из найритовой резины (рис. 96); КВЭк — с кремнийорганическими; КВЭт — трехслойными трубками (рис. 97), состоящими из среднего полиэтиленового слоя и внутреннего и наружного слоев из ПВХ.

Концевая эпоксидная заделка

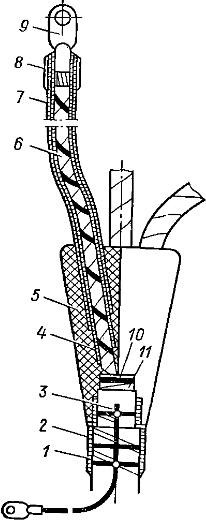

Рис. 97. Концевая эпоксидная заделка внутренней установки КВЭт:
1 — бандаж из проволоки, 2, 4 — подмотки из ПВХ ленты, 3 — провод заземления, 5 — корпус, б — изоляция жилы, 7 — трехслойная трубка, 8 — подмотка из хлопчатобумажной ленты с пропиткой эпоксидным компаундом, 9 — наконечник, 10 — бандаж из пряжи, 11 — поясная изоляция

Корпус заделки в несъемной пластмассовой форме с крышкой для всех исполнений заливают эпоксидным компаундом на месте монтажа. При отсутствии такой формы корпус заделки отливают в съемной форме из бумаги, покрытой полиэтиленовой пленкой, пластмассы или металла.

Технология монтажа концевых эпоксидных заделок различных исполнений имеет много одинаковых операций.

Рассмотрим более подробно монтаж концевых заделок КВЭтв. Разделку конца кабеля выполняют обычным способом (см. гл. VIII). При монтаже провода заземления его конец на участке длиной 100 мм в месте припайки к оболочке и броне расплетают так, чтобы он имел минимальную толщину. Провод заземления закрепляют и припаивают на ступенях оболочки и брони не более чем 35 мм от среза брони или шланга.

С учетом толщины припаиваемого провода заземления измеряют диаметр ступени брони кабеля. По этому размеру выбирают соответствующий диаметр горловины корпуса, отрезая его ступени меньших диаметров. Пластмассовую форму надевают на разделку кабеля и сдвигают вниз.

Во время монтажа оборачивают чистой бумагой или тканью жилы, внутреннюю поверхность пластмассовой формы, а жилы кабеля тщательно обезжиривают. Жилы подматывают липкой ПВХ лентой для предохранения бумажной изоляции от развертывания лент при надевании трубок.

Крышку пластмассовой формы надевают на разведенные жилы и сдвигают ее вниз. Жилы оконцовывают, а их изоляцию восстанавливают лентой ЛЭТСАР ЛПм.

Диаметр термоусаживаемых трубок выбирают в зависимости от сечения и конструкции жил, а длину так, чтобы верхний конец трубки перекрывал всю цилиндрическую часть наконечника, при этом нижняя часть трубки должна входить в эпоксидный корпус на расстояние не менее 50 мм.

Термоусаживаемые трубки надевают на цилиндрическую часть наконечника и усаживают равномерным обогревом пламенем газовой горелки, передвигая ее с середины усаживаемого участка сначала вверх, а потом вниз. После усаживания излишки сверху трубки удаляют ножом, а трубки уплотняют металлическими бандажами.

Поверхности ступеней разделки после обезжиривания покрывают лаком КО-916 и двумя слоями ленты ЛЭТСАР ЛПм или ЛЭТСАР с 50 %-ным перекрытием. При отсутствии этих лент допускается подмотка из хлопчатобумажных лент с обмазкой каждого слоя эпоксидным компаундом. В этом случае лак КО-916 не применяют. Ниже концы термоусаживаемых трубок покрывают клеем ПЭД-Б.

Пластмассовую форму надвигают на ступень брони и укрепляют на месте ПВХ лентой. На форму надевают крышку и по заливочному лотку заполняют форму компаундом.

Ряд особенностей предусматривает технологический процесс монтажа концевых заделок КВЭн и КВЭк. Нижние концы найритовых трубок обрабатывают напильником, создавая шероховатую поверхность для надежной адгезии с эпоксидным компаундом. Перед заливкой компаунда зачищенные поверхности трубок тщательно обезжиривают.

Поверхности найритовых и кремнийорганических трубок, заливаемых компаундом, покрывают лаком КО-916.

Трубки надевают на жилы и временно сдвигают вниз (до оконцевания жил наконечниками). Затем трубки надвигают на трубчатую часть наконечника и уплотняют металлическими бандажами. Во избежание прореза трубок под эти бандажи предварительно подматывают один-два витка ПВХ ленты.

При монтаже концевых заделок КВЭт до надевания трубок на жилы с их концов срезают ПВХ и средний полиэтиленовый слои. Оставшийся внутренний ПВХ слой трубок обрабатывают напильником и обработанную поверхность смазывают клеем ПЭД-Б. Тем же клеем покрывают наружный ПВХ слой в той части трубок, которая будет залита эпоксидным компаундом.

Монтаж эпоксидных заделок, находящихся на нижних концах кабелей, проложенных с разностью уровней более 5 м, выполняют, принимая меры против проникновения пропитывающего состава кабеля в еще неотвердевший компаунд. Состав так же, как при монтаже соединительных эпоксидных муфт, проникая под давлением внутрь компаунда, создает в нем раковины, свищи, снижающие электрическую прочность заделки.

Наиболее эффективными мерами против этих факторов являются подъем нижнего конца кабеля на время отверждения компаунда, монтаж заделки на нижнем или обоих концах кабеля до его прокладки (при заготовке кабеля на технологических линиях в мастерских) или применение метода локального замораживания (см. § 39).

В случае невозможности осуществления указанных мер, монтаж заделок начинают с верхнего конца кабеля или с его предварительной герметизации. Корпус заделки на нижнем конце кабеля заполняют выдержанным компаундом, т. е. после введения отвердителя компаунд выдерживают до обнаружения начала полимеризации (едва заметного саморазогрева и начала загустения компаунда).

Концевые заделки внутренней установки со самосклеи-вающимися лентами для кабелей напряжением до 10 кВ с бумажной изоляцией. Наиболее распространенной концевой заделкой внутренней установки на кабелях напряжением до 10 кВ с бумажной изоляцией является КВсл (рис. 98, а).

Концевая заделка внутренней установки

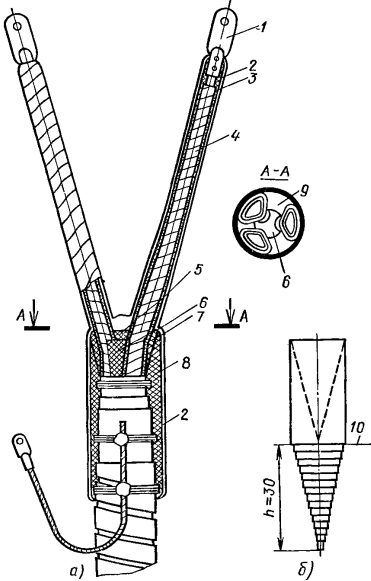

Рис. 98. Концевая заделка внутренней установки КВсл для кабелей напряжением до 10 кВ с бумажной изоляцией:
а — заделка, б — конусный уплотнительный вкладыш;
1 — наконечник, 2, 3 — подмотки из ПВХ ленты и ленты ЛЭТСАР или ЛЭТСАР и ЛЭТСАР ЛПТ, 4 — бумажная изоляция жилы, 5 — крестообразная уплотнительная подмотка, 6, 9 — центральный и боковой вкладыши, 7 — бандаж из ленты ЛЭТСАР, 8 — герметизирующая подмотка, 10 — линия среза при изготовлении вкладыша

Для этой заделки поставляют на объект заводской комплект материалов, необходимый для производства работ. Заделку применяют при разности уровней до 10 м, при других условиях следует применять КВЭ. Длину заделки принимают в зависимости от условий присоединения, но не менее 150 мм при напряжении 1 кВ, 250 мм — 6 кВ и 400 мм — 10 кВ. Разделку кабеля, крепление провода заземления и оконцевание жил выполняют способами, описанными выше.

Наружные поверхности оболочки, полупроводящей бумаги, поясную изоляцию жил и трубчатую часть наконечника тщательно протирают и обезжиривают. На трубчатую часть наконечника и на ступень оболочки наносят лак КО-916.

По жилам, начиная от ступени поясной изоляции до контактной части наконечника, выполняют подмотку ленты ЛЭТСАР в два слоя с 50 %-ным перекрытием предыдущего витка и вытягивают в процессе намотки таким образом, чтобы ее ширина составляла 60—70% исходной ширины.

В процессе подмотки лентой заполняют зазоры между наконечником и изоляцией жил кабеля, а также уплотняют «корешок» разделки жил. Для этого ленты скручивают в четыре уплотнительных конуса: один — центральный, который устанавливают в «корешке» между тремя жилами и три — боковых — с внешней стороны разделки между каждой парой жил. Для четырехжильного кабеля изготовляют пять конусов. Высота конуса для всех размеров заделок равна 30 мм, а диаметр основания конусов выбирают по таблицам, указанным в технической документации. Изготовление конусов выполняют без натяжения лент с последующим срезанием внутреннего конуса, образующегося в процессе намотки (рис. 98, б).

Центральный конус возможно глубже вставляют в «корешок» разделанных жил. Затем жилы сжимают и на расстоянии 30 мм от торца поясной изоляции делают бандаж лентой ЛЭТСАР. После уплотнения «корешка» разделки выполняют бандажирующую подмотку, закрывая лентой ЛЭТСАР все пустоты в «корешке» разделки. Для этого обматывают каждую жилу с переходом на соседние. Поверх бандажирующей выполняют трехслойную подмотку на расстоянии 30 мм от торца поясной изоляции по ее ступеням и металлической оболочке с заходом 20 мм на наружные покровы кабеля. В процессе намотки ленту вытягивают таким образом, чтобы ее ширина составляла 60—70 % исходной.

Поверх подмоток лентой ЛЭТСАР на жилах, в «корешке» заделки и на ступенях металлической оболочки кабеля выполняют подмотку липкой ПВХ ленты в один слой с 50 %-ным перекрытием. При монтаже заделок КВсл применяют две самосклеивающиеся ленты ЛЭТСАР и ЛЭТСАР ЛПТ. Ленту ЛЭТСАР ЛПТ накладывают между лентами ЛЭТСАР и ПВХ.

Концевые заделки напряжением до 10 кВ внутренней установки в стальных воронках. Концевые заделки КВБ в стальных воронках, заливаемых битуминозной массой, допускается применять для оконцевания кабелей напряжением до 10 кВ внутри сухих помещений во всех климатических районах, за исключением субтропических и влажных. Эти заделки устанавливают только в вертикальном положении с направлением жил кверху. Заделки КВБ (рис. 99) состоят из воронки 5, изготовляемой из кровельной стали толщиной 0,7—0,8 мм, крышки 4 с отверстиями, в которые устанавливают фарфоровые втулки 3 (при напряжении до 1 кВ крышки и втулки не устанавливают). Через отверстие 10 в крышке воронку заливают битуминозной массой. Жилы кабеля герметизируют подмоткой из изоляционных лент, покрытых лаком.

Концевые заделки КВБ со стальной воронкой для кабелей напряжением до 10 кВ с бумажной изоляцией

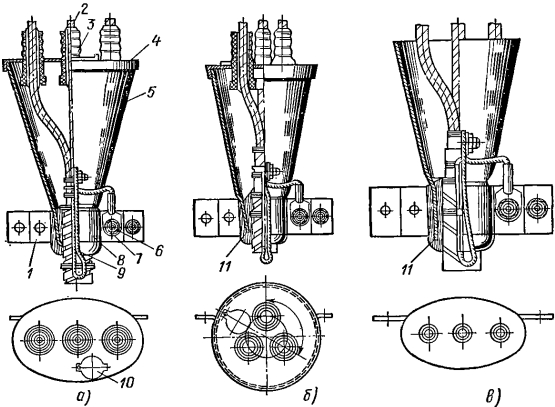

Рис. 99. Концевые заделки КВБ со стальной воронкой для кабелей напряжением до 10 кВ с бумажной изоляцией;
а — заделка КВБо с овальной воронкой, б — заделка КВБк с круглой воронкой, в — малогабаритная заделка КВБм до 1 кВ;
1, 8 — нижний и верхний полухомутики, 2 — жила кабеля, 3 — фарфоровые втулки, 4 — крышка, 5 — воронка, 6 — болт, 7 — гайка, 9 — провод заземления, 10 — крышка заливочного отверстия, 11 — смоляная лента

Заделки КВБ выпускают в различных исполнениях: КВБо — с воронками овальной формы и расположением жил в одной плоскости; КВБк — с воронками круглой формы и расположением жил на выходе из воронки по вершинам равностороннего треугольника; КВБм — с овальными малогабаритными воронками, не имеющими крышек и монтируемых без фарфоровых втулок. Монтаж заделок выполняют по технологии, приведенной в технической документации.

Концевые муфты наружной установки для кабелей напряжением до 35 кВ с пластмассовой изоляцией. Оконцевание кабелей с пластмассовой изоляцией выполняют эла-стомерными муфтами ПКНР и ПКНРО. Муфты собирают на месте монтажа из деталей, изготовленных из резиновых (эластомерных) изоляционной и полупроводя-щей смесей. Концевые муфты ПКНР напряжением 1 — 6 кВ выполнены аналогично заделкам ПКВЭ. Дополнительными конструктивными элементами являются термоусаживаемые трубки и эластомерные изоляторы. Технология монтажа муфт приведена в технической документации.

Концевые заделки внутренней установки на кабелях напряжением до 10 кВ с пластмассовой изоляцией. Для окон-цевания силовых кабелей сечением жил до 240 мм2 в сухих помещениях применяют концевые заделки ПКВ, в сырых помещениях и субтропических районах — ПКВЭ.

XXX

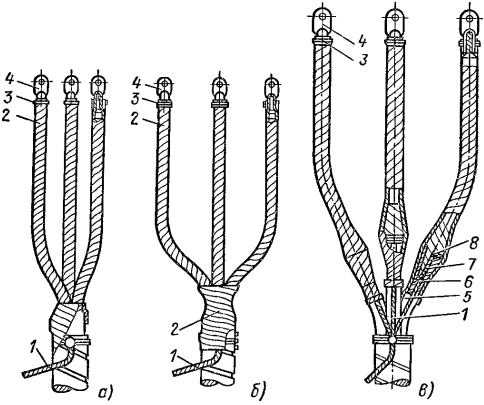

Рис. 100. Концевая заделка внутренней установки ПКВ для кабелей напряжением до 10 кВ с пластмассовой изоляцией:
а, б, в — на напряжение до 1, 6 и 10 кВ;
1 — провод заземления, 2 — подмотка из липкой ПВХ или самосклеиваюшейся ленты или ПВХ трубки, 3 — бандаж из суровых ниток, 4 — кабельный наконечник, 5 — ПВХ шланг (оболочка), 6 — конусная подмотка, 7 — металлический экран, 8 — экран из полупроводящего материала

При заделке с пластмассовой изоляцией ПКВ на кабелях напряжением 6 кВ выполняют заземление металлического экрана (рис. 100). В заделке кабеля напряжением 10 кВ на каждой жиле выполняют конусную подмотку из липкой пластмассовой ленты, поверх которой накладывают полупроводящии экран и металлический экран с припаянным к нему проводом заземления (рис. 101).

Конусная подмотка для кабелей

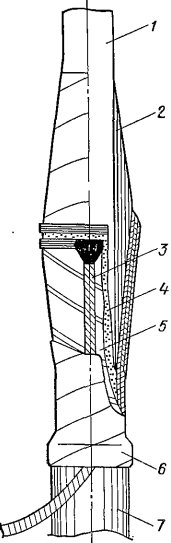

Рис. 101. Конусная подмотка для кабелей напряжением 10 кВ с пластмассовой изоляцией :
1 — изоляция жилы, 2 — конусная подмотка, 3 — провод заземления, 4 — экран из полупроводящего материала, 5 — металлический экран, 6 — подмотка поверх экрана, 7 — шланг

Для заделок ПКВЭ (рис. 102) применяют корпус, отлитый из эпоксидного компаунда, а место соединения жилы кабеля с наконечником герметизируют от проникновения влаги в кабель.

Концевая заделка ПКВЭ

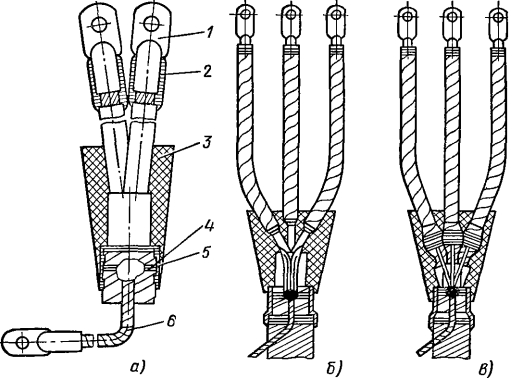

Рис. 102. Концевая заделка ПКВЭ внутренней установки при монтаже в сырых помещениях для кабелей напряжением до 10 кВ с пластмассовой изоляцией;
а, б, в — на напряжение 1-3, 6 и 10 кВ;
1 — наконечник, 2, 5 — подмотка из самосклеивающейся или хлопчатобумажной ленты, 3 — корпус муфты, 4 — бандаж, 6 — провод заземления

Перед началом разделки конец кабеля распрямляют на длине А + 0,5 м. Размер А (длина разделываемого конца кабеля), принимаемый в зависимости от условий присоединения жил к электроприемникам, должен быть таким, чтобы расстояние от заземленных частей заделки (бронеленты и экраны) до кабельного наконечника было не менее 250 мм при напряжении 6 кВ и 400 мм — при 10 кВ. Для кабелей с сечением жил до 10 мм2 размер А увеличивают на длину, необходимую для изгибания концов жил в кольцо.

Конец кабеля разделывают по технологии, описанной в гл. VIII, при этом размер Г (см. рис. 75) равен длине трубчатой части наконечника плюс 15 мм. Жилы кабеля изгибают с учетом допустимого радиуса изгиба.

Для защиты полиэтиленовой изоляции жилы от светового старения на нее до оконцевания надевают трубку из ПВХ пластиката. Внутренний диаметр трубки должен быть на 1—2 мм больше диаметра изоляции жилы. Эту операцию можно выполнить и двухслойной подмоткой липкой ПВХ лентой. Конец подмотки у наконечника закрепляют бандажом из ниток. Поливинилхлоридную изоляцию жил кабеля дополнительно не защищают, так как она достаточно стойка к световому старению. При монтаже заделок ПКВ на напряжение 6 кВ ленты металлического и полупроводящего экранов сматывают и на расстоянии 25 мм от места среза шланга отгибают вниз. На расстоянии 40 мм от среза шланга накладывают бандаж и сматывают ленты полупроводящего экрана. По всей длине жилы бензином или ацетоном смывают графитовый слой (аквадаг).

Отогнутые ленты металлического экрана обрезают на расстоянии 50—60 мм от линии перегиба и облуживают с верхней стороны оловянистым припоем медные ленты и припоем А — алюминиевые. Провод заземления припаивают паяльником. На участки жил, на которых оставлены ступени экранов, накладывают подмотку из ПВХ ленты.

При монтаже заделок ПКВ на напряжение 10 кВ ленты металлического и полупроводящего экранов сматывают до места среза шланга, но не срезают, а оставляют для последующего монтажа. Так же, как на жилах кабеля на напряжение 6 кВ, снимают аквадаг.

По ПВХ изоляции жил, начиная от точки, отстоящей на 30 мм от среза шланга, накладывают конусную подмотку из липкой ПВХ ленты (по полиэтиленовой изоляции — подмотку из липкой полиэтиленовой ленты). Ленты полупроводящего экрана, ранее смотанные с жил, наматывают на конусную подмотку с 30—50 %-ным перекрытием, на ее вершине эти ленты закрепляют бандажом, а их излишек отрезают.

Ленты общего металлического экрана, ранее смотанные с жил, примеряют и обрезают так, чтобы после их намотки на конус они не доходили до места среза полупроводящего экрана на 5 мм. Концы лент металлического экрана временно отводят и облуживают. К облуженным местам лент паяльником припаивают провод заземления. Металлические ленты вновь наматывают на конусную подмотку и закрепляют проволочным бандажом на расстоянии 5 мм от среза полупроводящего экрана. Складки на поверхности металлического экрана приглаживают деревянным молотком.

При монтаже эпоксидной концевой заделки ПКВЭ внутренней установки для кабелей с пластмассовой изоляцией все зачищенные участки ПВХ изоляции для адгезии с эпоксидным компаундом покрывают клеем ПЭД-Б. Такой же обработке подвергают изоляцию ПВХ трубок, одеваемых на полиэтиленовую изоляцию жил.

На участке брони длиной 50 мм накладывают подмотку из двух слоев хлопчатобумажной ленты с промазкой каждого слоя компаундом. Такую же подмотку накладывают на трубчатую часть наконечника и участок неизолированной жилы. Съемную форму для заливки изготовляют из полиэтиленовой пленки и других материалов, не имеющих адгезии к эпоксидному компаунду.

При монтаже заделки ПКВЭ на кабеле напряжением 6 кВ (до надевания съемной формы) заземляют отогнутые ленты экранов. На жилы кабеля с полиэтиленовой изоляцией надевают ПВХ трубки (до места среза лент полупроводящего экрана).

При монтаже заделки ПКВЭ на кабеле напряжением 10 кВ (до надевания съемной формы) на каждой жиле выполняют конусную подмотку. Трубки из ПВХ пластиката надевают на полиэтиленовую изоляцию жилы до верха конусной подмотки.

После установки съемной формы проверяют геометрические размеры, в том числе расстояние жил от стенки формы (не менее 5 мм), и заливают форму компаундом. После отверждения эпоксидного компаунда через 20— 24 ч форму снимают и заделку покрывают в два слоя эмалью ГФ-92ХС или ЭП-51.

Заделки ПКВ напряжением до 1 кВ (см. рис. 100, а) представляют собой разделанный конец кабеля, оконцо-ванный наконечником. Место разводки жил изолируют двумя-тремя слоями липкой ПВХ ленты. Полиэтиленовую изоляцию жил от светового старения защищают так же, как изоляцию для заделок на напряжение кабеля 6 кВ.

При разделке необходимо, чтобы расстояние от заземленных частей (бронеленты и экраны) до кабельного наконечника было не менее 150 мм. Для кабелей с сечением жил до 10 мм2 это расстояние увеличивают на размер, необходимый для изгибания кольца под контактный зажим.

Концевые муфты для кабелей напряжением 20-35 кВ с бумажной изоляцией. Концевые однофазные латунные муфты наружной установки КНО-20 и КНО-35, эпоксидные КНЭО-35 предназначены для оконцевания кабелей с бумажной изоляцией и кабелей с отдельными металлическими оболочками на каждой жиле в сетях с незаземленной нейтралью.

Латунные муфты КНО применяют также для оконцевания кабелей во внутренних установках. При наличии компенсатора марку муфты обозначают КНОк. Муфты с компенсаторами применяют для оконцевания кабелей в районах с жарким климатом, а также внутри отапливаемых помещений.

Вместо эпоксидных муфт КНЭО-35 во внутренних установках применяют муфты КВЭО-35.

Конструкция муфты КНОк-35 (рис. 103) состоит из латунного конуса 2 с опорной плитой 13, на которой устанавливают изолятор 10, герметично армированный верхним 4 и нижним 3 фланцами. В качестве уплотнений между фланцами и торцами изолятора прокладывают маслостойкую резину. 9. На верхнем фланце изолятора расположен контактный фланец 5 с вводным медным колпаком 8. Для компенсации температурных объемных изменений жилы к фланцу колпака приварен медный гибкий провод 7. Другим концом провод соединен с медной луженой гильзой 6, в которую впаивают или впрессовывают жилу кабеля. На бумажную изоляцию жилы наложена подмотка из рулона 11, на нижнем конусе которого расположен экран 12 из медного луженого канатика. Конус муфты с манжетой 1 припаивают к металлической оболочке кабеля. Внутреннюю полость муфты заливают канифольной массой, которую сливают через штуцер 14.

Концевая муфта наружной установки

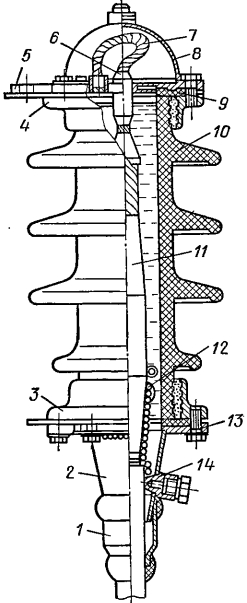

Рис. 103. Концевая муфта наружной установки КНОк-35 для кабелей напряжением до 35 кВ с бумажной изоляцией и отдельными металлическими оболочками на жилах:
1 — свинцовая манжета, 2 — конус, 3, 4 — нижний и верхний фланцы, 5 — контактный фланец, 6 — гильза, 7 — компенсатор — медный гибкий провод, 8 — медный колпак, 9 — прокладка, 10 — изолятор, 11 — подмотка рулоном, 12 — экран, 13 — опорная плита, 14 — штуцер для слива массы

Концевая муфта КНЭО-35 (рис. 104) состоит из изолятора 4, отлитого из эпоксидного компаунда центробежным литьем в съемной форме, корпуса 6, отлитого вместе с внутренним алюминиевым или свинцовым экраном 7, эпоксидной крышки 3 и наконечника 1, закрепляемого гайкой 2. В нижней части муфты имеется металлический фланец 8 для крепления корпуса муфты на опорной конструкции. На бумажную изоляцию жилы накладывают подмотку 9 из двух слоев стеклоленты с 50 %-ным перекрытием и промазкой каждого витка эпоксидным компаундом. Внутри корпус муфты заливают эпоксидным компаундом 5.

Концевая эпоксидная муфта наружной установки

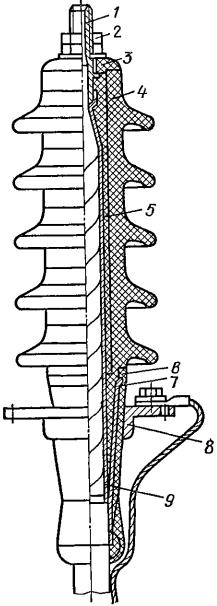

Рис. 104. Концевая эпоксидная муфта наружной установки КНЭО-35 для кабелей напряжением до 35 кВ с бумажной изоляцией и отдельными оболочками на жилах:
1 — наконечник, 2 — гайка, 3 — эпоксидная крышка, 4 — эпоксидный изолятор, 5 — заливка эпоксидным компаундом, 6 — эпоксидный конус, 7 — экран конуса, 8 — фланец, 9 — подмотка из стеклоленты с эпоксидным компаундом

Конструкция концевой муфты внутренней установки КВЭО-35 аналогична конструкции муфты КНЭО-35 и отличается лишь размерами.

В книге приведены только наиболее часто применяемые концевые муфты и заделки напряжением 1 — 35 кВ, характерные для отдельных групп кабельной арматуры. Более полные сведения о других концевых муфтах и заделках (концевых заделках внутренней установки, концевых муфтах для электрофильтров и т. д.) приведены в технической документации.

Контрольные вопросы

  1. Приведите классификацию кабельных муфт и заделок.
  2. Какие подготовительные работы выполняют перед монтажом соединительной свинцовой муфты СС?
  3. Какие дополнительные меры принимают при заливке эпоксидных компаундов в муфты при температуре окружающей среды ниже 10 и выше 25 °С?
  4. В чем заключаются особенности монтажа эпоксидных концевых заделок при разности уровней более 5 м?
  5. Как выполняют уплотнение концевой заделки самосклеивающи-мися лентами КВсл для кабелей с бумажной изоляцией?
