ТОКАРНОЕ ДЕЛО



Обработка наружных конусов установленным (широким) резцом

Сущность способа обработки наружных конусов установленным резцом. На рис. 151 показан пример обработки конуса установленным резцом. Обрабатывается конический переход детали 1 посредством резца 2, режущая кромка которого составляет с осью детали угол, равный углу уклона обрабатываемого конуса. Для такой установки резца пользуются шаблоном, изображенным на рис. 152, где 1 — часть обрабатываемой детали, 2 — резец и 3 — шаблон.

Обработка конуса установленным резцом может производится как при продольной, так и при поперечной подаче резца.

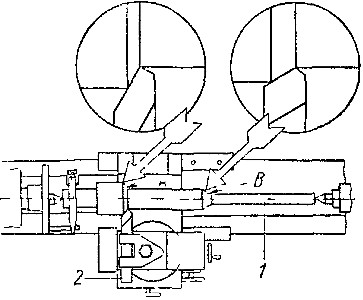

Рис. 151. Обработка конуса установленным резцом

Особенности обработки конусов установленным резцом. При обтачивании конуса, длина образующей которого больше 10—15 мм, довольно часто возникают вибрации, исключающие возможность получения чистой (недробленой) поверхности обрабатываемой детали. Эти вибрации тем сильнее, чем больше длина детали, чем меньше ее диаметр, чем меньше угол уклона конуса и, наконец, чем ближе конус расположен к середине детали. Сопоставляя работу резцов (рис 151) при обтачивании конусов А я В, мы видим, что первый из них работает в более благоприятных условиях, чем второй. Действительно, угол уклона первого конуса больше угла уклона второго конуса; в то же время длина образующей первого конуса меньше, чем второго. Вследствие этого сила, изгибающая деталь и вызывающая вибрации, при обтачивании первого конуса будет меньше, чем при обтачивании второго. Кроме того, первый конус расположен у конца детали, а второй почти в ее середине. Поэтому при обработке первого конуса вибрация детали будет меньше, чем при обработке второго.

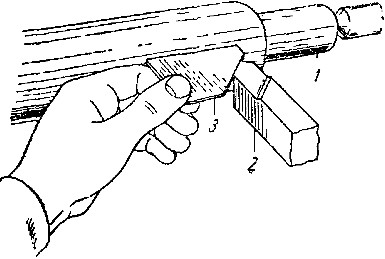

Рис. 152. Установка резца для обработки конуса

Дробленая поверхность детали может получиться и в том случае, когда вылет резца велик или резец закреплен недостаточно прочно. Но если вибрации и не будет (что возможно при обработке жесткой детали с короткой образующей и большим углом уклона конуса), следует ожидать смещения резца под действием силы резания. Такое смещение особенно вероятно при большом вылете резца и недостаточно жестком его закреплении. По той или другой причине (либо обеим вместе) не будет выдержан требуемый угол уклона конуса. Кроме того, точно установить резец довольно трудно ввиду сравнительно небольшой длины его режущей кромки. При непрямолинейной режущей кромке резца обработанная поверхность не будет, очевидно, иметь правильной конической формы.

Наружные конусы, обрабатываемые установленным резцом. Конические поверхности установленным резцом можно обрабатывать в случаях:

  1. когда длина образующей конуса не превышает 10—15 мм;
  2. деталь, имеющая коническую поверхность, жесткая;
  3. обрабатываемый конус расположен близко к концу детали;
  4. угол наклона этого конуса большой;
  5. высокой точности угла уклона конуса, чистоты поверхности и прямолинейности его образующей не требуется.

Проверка наружных конусов, обрабатываемых установленным резцом. Для проверки угла уклона конуса, обработанного установленным резцом, пользуются шаблоном, как показано на рис. 153.

Рис. 153. Проверка конуса шаблоном
