Учебное пособие

ТОКАРНОЕ ДЕЛО



Общие сведения о конусах

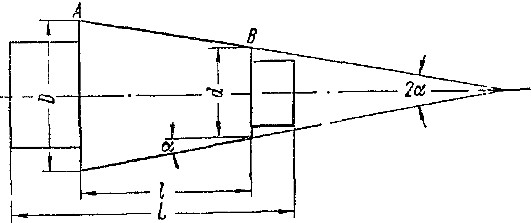

Элементы конуса. На рис. 149 показана деталь, средняя часть которой — конус. На этом рисунке D — больший диаметр конуса; d — меньший диаметр конуса; I — длина конуса; L — длина детали, часть которой есть конус; АВ — образующая конуса; 2α — угол конуса; α — угол уклона конуса (равен половине угла конуса).

Рис. 149. Элементы конуса

На чертежах деталей с коническими поверхностями указывается иногда конусность этих поверхностей, а иногда уклон конуса.

Конусность и уклон конуса выражаются обычно простой дробью, записываемой так: 1 : 20; 1 : 50 и т. д. В некоторых случаях конусность и уклон конуса указывают на чертежах десятичной дробью, например: 0,05; 0,02 и т. д.

Если даны два конуса с конусностью у первого 0,05, а у второго 1 : 20, то очевидно, что конусность их одинакова.

Связь между размерами конуса. На чертеже конуса не всегда бывают проставлены все размеры, необходимые для обработки конуса выбранным способом. Поэтому токарь должен хорошо знать, какая существует связь между размерами конусов, и по данным размерам находить другие, не указанные на чертеже.

Нормальные конусы, применяемые в машиностроении. В машиностроении приняты инструментальные конусы, называемые конусами Морзе и метрическими. Конические хвостовики многих режущих инструментов (сверл, зенкеров, разверток и т. д.) имеют эти конусы. Конические отверстия в шпинделях станков — также конусы Морзе или метрические. В инструментальном деле и в общем машиностроении приняты, кроме того, конусы с конусностью 1 : 30 и 1 : 50.

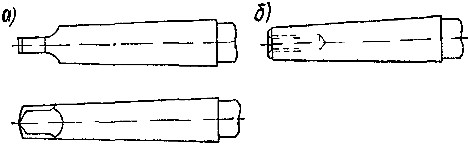

Инструментальные конусы существуют двух типов — с лапкой (рис. 150, а) и без лапки (рис. 150, б).

Рис 150. Инструментальный конус с лапкой (а) и без лапки (б)

Конусы Морзе с лапкой бывают семи размеров, обозначаемых № 0, 1, 2, 3, 4, 5 и 6, и метрические, обозначаемые № 80, 100, 120, 160 и 200. Конусы Морзе без лапки и метрические бывают тех же номеров, как и конусы с лапкой. Кроме того, существуют метрические конусы без лапки — № 4 и 6.

Наименьший конус Морзе № 0, а наибольший — № 6. Первые конусы Морзе изготовлялись в дюймовой системе, поэтому размеры их при переводе на метрические меры выражаются дробными числами. Так, например, у конуса Морзе № 2 с лапкой D = 17,980 мм, d = 14,059 мм и l = 78,5 мм. Углы уклона у всех номеров конусов Морзе различны, но колеблются в довольно узких пределах, от 1° 25' 43" у конуса № 1 до 1° 30' 26" у конуса № 5. Неодинакова также и их конусность, которая колеблется в пределах от 0,04988 у конуса № 1 до 0,05263 у конуса № 5. Самый маленький метрический конус имеет № 4, самый большой — № 200. Номер конуса равен количеству миллиметров, содержащихся в большем диаметре данного конуса. Например, у метрического конуса № 80 больший диаметр равен 80 мм.

Углы уклона метрических конусов всех размеров и конусность их постоянны, а именно: α = 1° 25' 56", К = 1 : 20 = 0,05.

Конусность 1 : 30 имеют отверстия в насадных развертках и зенкерах. Коническая форма отверстий в этих инструментах необходима для лучшего центрирования и прочности посадки их на оправках. Такую же конусность имеют и рабочие концы оправок для разверток и зенкеров. Угол уклона при конусности 1 : 30 составляет 0° 55'.

Конусность 1 : 50 имеют установочные штифты, применяемые в случае, когда необходимо, чтобы две детали машины, скрепленные болтами, не могли перемещаться одна относительно другой (например, фартук суппорта и его продольные салазки). Установочные штифты входят в отверстия, высверленные и развернутые одновременно в обеих деталях, после их сборки. Конусность таких штифтов принята равной 1 : 50, что соответствует углу уклона α = 0° 34'.
