Учебное пособие

ПРОФЕССИЯ СНАЙПЕР



Порядок разборки трехлинейной винтовки Мосина

Порядок разборки оружия представлен на фото 13-24. Сборка производится в обратном порядке. При правильной сборке затвора ударник ввинчивается резьбовой частью в курок до тех пор, пока торец резьбовой части не окажется "заподлицо" с затыльной плоскостью курка.

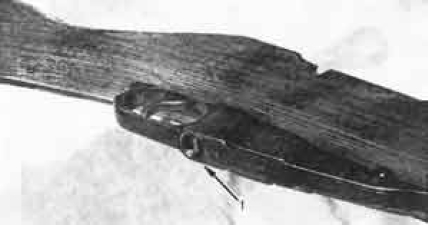

Фото 13. Неполная разборка. Подать назад защелку магазинной коробки (1)

Фото 14. Открыть крышку магазинной коробки. В таком положении деталей можно извлечь нерасстрелянные патроны

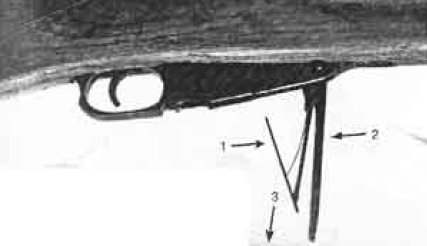

Фото 15. Неполная разборка. Подаватель 1 и крышку магазинной коробки 2 прижать друг к другу, подающий узел извлечь в направлении стрелки 3

Фото 16. Неполная разборка. Извлечение затвора. При нажатом спуске 1 открытый затвор извлечь по направлению стрелки 2. В ствольной коробке видна лопасть-пластина отсечки-отражателя

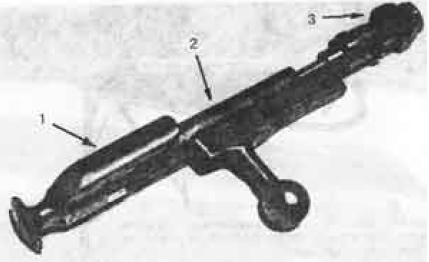

Фото 17. Разборка затвора. Удерживая курок 1, повернуть по часовой стрелке стебель затвора 2. В таком положении курок спущен. Подать вперед боевую личинку 3

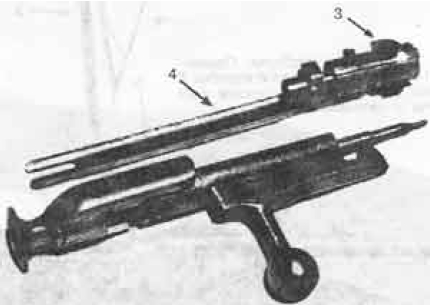

Фото 18. Разборка затвора. Боевую личинку 3 повернуть против часовой стрелки и отделить вперед от соединительной планки 4

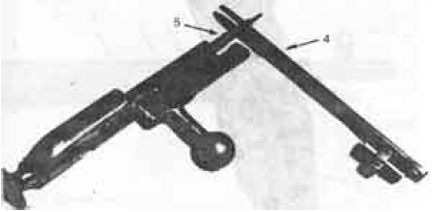

Фото 19. Разборка затвора. Вилкой соединительной планки 4 вывинтить ударник 5, придерживая курок. Внимание: сильная боевая пружина может "выбить" детали в разные стороны по окончании раскрутки

Фото 20. Разобранный затвор. Внимание: для обеспечения сборки затвора при навинчивании курка на ударник боек с силой упирается во что угодно до полного выхода резьбовой части ударника 5 из торцевой части стебля затвора. 6 - червячная геометрия взведения курка

Фото 21. Полная разборка. Отверткой вывинтить большой соединительный винт 1

Фото 22. Полная разборка. Вывинтить малый соединительный винт 1, затем извлечь магазинную коробку 2 по направлению стрелки 3

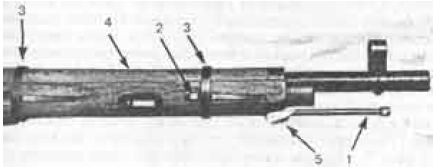

Фото 23. Полная разборка:

    • вывинтить и вынуть шомпол 1;
    • "утопить" стопор ложевого кольца 2;
    • снять по направлению к мушке малое и большое ложевые кольца 3;
    • снять вверх ствольную накладку 4, после чего отделить ствол от ложа

Фото 24. Полная разборка:

    • вывинтить винт 1;
    • приподнять пружину отсечки-отражателя 2;
    • в направлении стрелки 3 вытолкнуть из паза пружину отсечки-держателя;
    • извлечь наружу лопасть-пластину отсечки-отражателя 4;
    • выбить выколоткой ось спуска 5;
    • вывинтить винт шептала 6;
    • снять спусковой крючок 7 и шептало 8

Риски на ударнике и курке при этом должны совпадать (фото 25). Самая сложная часть винтовки - затвор. Для его извлечения из винтовки достаточно при нажатом спуске "вытянуть" открытый затвор назад, "к себе". Соединительная планка удерживает воедино все части затвора, извлеченного из винтовки, и является своеобразным "ключом" к его полной разборке. Чашечка-углубление, проточенная в передней части боевой личинки, наезжает на шляпку гильзы при закрывании затвора и служит для его центровки по оси канала ствола. Этим повышается кучность боя. Затвор и подающая пружина с крышкой магазина извлекаются из винтовки при ее чистке после стрельбы и смазки. Это будет неполная разборка. Полностью винтовка разбирается после того, как она побывала в воде, грязи, снегу и ей требуется капитальная чистка. В таком случае все металлические части отделяются от деревянных и винтовка разбирается "до винтика". Ствол, на котором наглухо закреплены основания прицельной планки и мушки, соединен со ствольной коробкой резьбовым соединением наглухо, раз и навсегда, под горячей посадкой. Вывинтить его возможно только в оружейной мастерской. Ствольная коробка представляет собой довольно сложную фрезерованную деталь. На нее крепится спусковой механизм: пружина-шептало с винтом и спусковой крючок с осью, а также отсечка-отражатель, пружина которой посажена в пазу "ласточкин хвост". В нижней передней части ствольная коробка имеет силовой упорный выступ с опорной площадкой (фото 26). В нижней части этого выступа имеется резьбовое отверстие для малого соединительного винта. В хвостовой части ствольной коробки имеется отверстие для большого соединительного винта. Этими двумя винтами ствольная коробка со стволом, накладываемая на ложе сверху, соединяется с магазинной коробкой, вставляемой в ложе снизу. Вышеназванные винты в завернутом состоянии "стягивают" через ложе эти металлические части друг с другом, образуя "посадку" оружия. Ствол в передней части притягивается к ложу через деревянную ствольную накладку двумя ложевыми кольцами. Магазинная коробка - штампованно-сварной конструкции (фото 27) с подавателем, который может быть легко открыт при необходимости извлечь нерасстрелянные патроны.

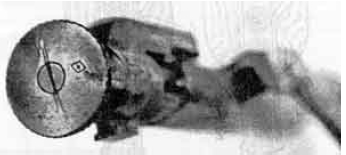

Фото 25. Правильно собранные ударник, и курок

Фото 26. Упор ствольной коробки с ввинченным винтом

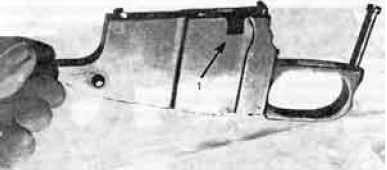

Фото 27. Магазинная коробка:
1 - вырез для отсекающего зуба пружины отсечки- отражателя

Капитан Мосин продумал систему так, что геометрией деталей попавшая в механизм грязь при движении затвора отбрасывается или наружу, или в люфты и полости системы, откуда грязь и песок все равно выталкиваются за пределы оружия движущимися частями. Затвор винтовки, имея люфты в сочленении своих деталей, может слегка "изгибаться" по оси, "обходя" при продольном движении песок, попавший в ствольную коробку. Если песка насыпалось столько, что затвор уже не закрывается, оружие достаточно протереть тем, что есть под рукой, вынув затвор и подаватель магазинной коробки. Но даже нечищеная трехлинейная винтовка во фронтовых условиях может эксплуатироваться бесконечно долго. Разумеется, из уважения к оружию его надо чистить, и чем чаще, тем лучше. Детали винтовки Мосина не хромированы и поэтому подвержены интенсивному ржавлению. Враг номер один оружия - ржавление внутренних поверхностей. При этом увеличиваются ненужные люфты, механизм начинает "стучать", разброс ствола увеличивается. Канал ствола и патронник нужно чистить после каждой стрельбы, лучше всего ершиком, смоченным керосином. Керосин довольно быстро "отъедает" из пор металла и нагар, и ржавчину. Чистить нужно и чашечку боевой личинки затвора; прорвавшиеся через зазор капсюльного гнезда агрессивные газы действуют на нее разрушающе. Смазывать можно только металлические детали. Дерево от оружейного масла становится хрупким.
