Трехлинейная винтовка. Устройство и принцип действия винтовки Мосина

Есть оружие, которое появилось давно и исчезнет не скоро. Его не любят новички и уважают профессионалы. Из него тяжело стрелять и легко попадать. Оно одинаково надежно в горах и джунглях, в снегах и пустынях. Оружие, которое не стареет. Это оружие - магазинная винтовка.

В конце прошлого столетия появилось много разновидностей винтовок - каждая держава вооружалась своей национальной системой. Шло время, и на их основе появлялись модели охотничьего и спортивного оружия, сами же армейские образцы вытеснялись более современными автоматическими конструкциями. По истечении ста лет в боевом применении остались очень немногие "магазинки", удачно сконструированные и оказавшиеся незаменимыми.

В их числе русская трехлинейная винтовка (фото 1). Ее ценят те, кто нападает, и те, кто защищается. Ее хранят в коллекциях оружейных раритетов. Она есть в свободной продаже. Наконец, это оружие в малых количествах находится на вооружении спецподразделений для особо точной работы. И уже только поэтому с трехлинейной винтовкой стоит познакомиться поближе.

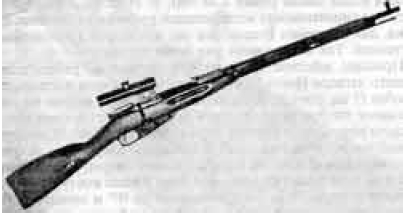

Фото 1. Винтовка образца 1891-1930 гг.

Ее официальное название - винтовка Мосина-Нагана образца 1891 года. Но в реальной конструкции оружия от Нагана осталась только фамилия этого бесспорно талантливого оружейника. Его очень удачный математический компоновочно-балансовый расчет гениально воплощен в металл русским артиллерийским офицером С.И. Мосиным. Капитан Мосин поставил себе задачу - создать оружие для практического применения в тяжелейших условиях различных климатических зон Российской империи, способное выдержать варварскую эксплуатацию в грязи окопов и песке, постоянно падающем на войне сверху вниз. Мосин достиг цели. Он заложил в свою винтовку концептуально новые принципы работы частей, узлов и механизмов. Геометрический профиль деталей оружия и система их взаимодействия были тщательно продуманы, опробованы в самых жестоких условиях, и только по результатам испытаний принимались единственно правильные конструктивные решения. В конструкцию винтовки была внесена принципиально новая деталь - отсечка-отражатель, сделавшая систему практически безотказной. Лишних деталей в этом оружии не было. Винтовка не ломалась - ломаться в ней было нечему. Более того, она легко разбиралась и собиралась, что было очень важным при ее освоении молодыми солдатами, набранными из полуграмотного крестьянства тогдашней России.

Система, представленная на оружейный конкурс в 1891 году, не была винтовкой Нагана. Это была винтовка Мосина. Ее калибр измерялся в старой дюймовой системе и равнялся трем линиям (одна линия равна 2,54 мм). И поэтому, несмотря на казенные наименования модификаций различного времени выпуска, для населения России она так и осталась трехлинейной винтовкой. Так ее называют уже более ста лет.

Фото 2

Фото 3

Фото 4

Принцип действия этого оружия основан на работе поворотного затвора (фото 2), продольно скользящего в ствольной коробке (7 на фото 3). При досылании затвора вперед он подхватывает патрон из магазинной коробки, выталкивает его за пределы воздействия отсечки-отражателя (7 на фото 4), которая . не дает патрону "вывалиться" вертикально вверх, и по направляющим пазам ствольной коробки подает патрон в патронник. При повороте рукоятки затвора вправо боевые выступы боевой личинки (7 на фото 2) поворачиваются на 90° и заходят за боевые выступы ствольной коробки. Таким образом, происходит запирание системы (схемы 1, 2, 3).

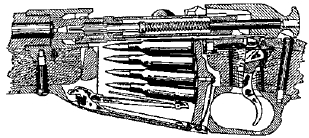

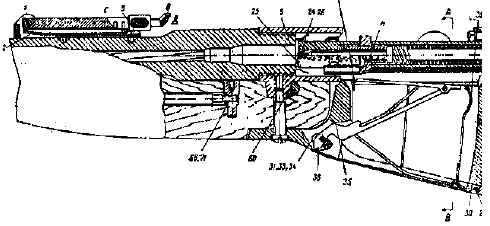

Схема 1. Технический разрез винтовки образца 1891-1930 гг.

Схема 2. Положение деталей ударного и спускового механизмов положении затвора

Схема 3. Положение деталей ударного и спускового механизмов при запертом канале ствола и взведенном ударнике

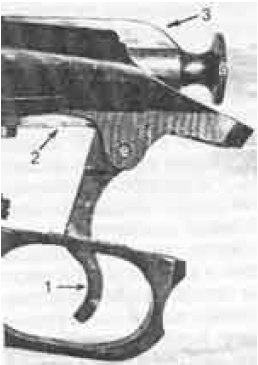

При нажиме на спусковой крючок (7 на фото 5, 6) опускается шептало (2 на фото 5, 6), с которого срывается курок (3 на фото 5), ударник разбивает капсюль, происходит выстрел. При повороте рукоятки затвора вверх боевые выступы личинки и ствольной коробки выходят из взаимного зацепления, система отпирается, курок взводится взаимодействием его винтовой червячной геометрии с аналогичной винтовой геометрией торца стебля затвора (2 на фото 2). Таким образом, курок открытого затвора всегда будет взведен. При отведении затвора назад зацеп- выбрасыватель, запрессованный в боевой личинке, извлекает из патронника стреляную гильзу. Геометрия открытого затвора образует паз-желобок (7 на фото 7), которым затвор при движении назад скользит по зубу отсечки-отражателя (2 на фото 4). Извлекаемая гильза "наезжает" на этот зуб, отражается от него и выбрасывается в сторону зацепа наружу.

Фото 5

Фото 6

Фото 7

Для заряжания оружия надо открыть затвор, вставить в специальные пазы ствольной коробки (3 на фото 4) обойму, снаряженную пятью патронами (фото 8), нажимая на верхний патрон вблизи обоймы, выдавить одним движением все пять патронов в магазинную коробку вниз, до упора. Затем закрыть затвор. Винтовка готова к выстрелу. После выстрела затвор открыть назад до упора, снова закрыть, снова выстрелить. И так пять раз. Можно стрелять и "по одному", вкладывая патроны прямо в патронник. Кстати, мастера так и делают во избежание изменения веса оружия, что влияет на траекторию полета пули при стрельбе на дальние дистанции. Винтовка в обращении предельно проста.

Фото 8

Фото 9

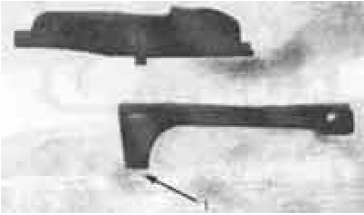

Теперь о тонкостях конструкции, делающих ее предельно надежной. Патроны трехлинейной винтовки имеют шляпку-закраину, которая гарантирует зацепление гильзы выбрасывателем. Кроме того, гильзы такой формы не "затирает" песком в механизме. Но в свою очередь эта закраина при продольном движении патрона по механизму "цепляет" все на своем пути, в том числе и закраины других патронов. У винтовки системы Нагана из-за этого в ствол частенько подавалось сразу по два патрона, что приводило к заклиниванию оружия. Мосин этот недостаток ликвидировал введением в свою конструкцию особой детали - отсечки-отражателя, представляющей собой подпружиненную пластинку с зубом (схема 4, фото 9).

Схема 4. Отсечка-отражатель:
1- лопасть; 2 - пружинная часть; 3 - зуб

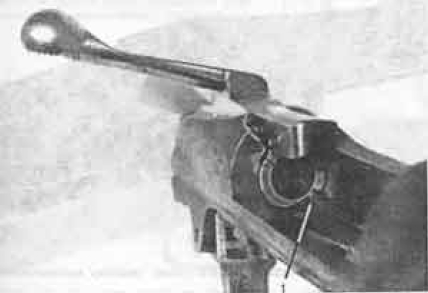

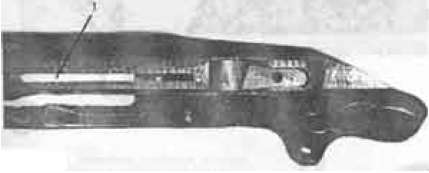

Пластинка эта помещается зубом внутрь в прорези ствольной коробки (7 на фото 10). Стебель затвора в поперечном сечении эксцентричен (фото 11). Когда затвор открыт, зуб отсечки-отражателя находится в глубине эксцентрика (7 на фото 11). В таком положении пластина-лопасть выступает из корпуса ствольной коробки и удерживает верхний патрон заполненного магазина от выпадения вверх. В свою очередь отсекающий зуб пружинной части (7 на фото 9) выдвинут в полость магазинной коробки (7 на фото 12) и находится между верхним патроном и теми, которые расположены ниже. Когда верхний патрон выталкивается затвором вперед, зуб пружины удерживает остальные от подачи вверх - он их "отсекает". При повороте затвора вправо эксцентрик стебля (еще раз посмотрите на фото 11) нажимает на зуб лопасти-пластины и "утапливает" ее в паз ствольной коробки, заодно и "утапливая" в сторону зуб пружины, "отсекающий" патроны. Подпружиненные снизу патроны подаются вверх, полость под затвором снова заполняется. После выстрела затвор открывается, отсечка-отражатель снова становится в первоначальное положение. При открытом затворе патрон, поднявшийся из магазина вверх, будет фиксирован снизу отсекающим зубом пружины, сверху - лопастью- пластинкой отсечки-отражателя (схема 5).

Схема 5. Магазин винтовки образца 1891-1930 гг.:
1 - коробка; 2 - подающий механизм; 3 - отсечка-отражатель; 4 - отсекающий зуб

Он не может двигаться ни вверх, ни вниз. Он разобщен с остальными патронами, и его закраина уже ничто не сможет зацепить при продвижении патрона вперед, в ствол. Отсечка-отражатель выполняет двойную функцию - отсекает патроны от ненужной подачи и отражает стреляную гильзу.

Фото 10

Фото 11

Фото 12
