>>> Перейти на мобильный размер сайта >>> Учебное пособие Слесарь-лекальщик12. Образование профиля калибров после закалкиПри ручном технологическом процессе производства профильных и комплексных калибров получение точных элементов профиля после закалки достигается доводкой профиля. Основные методы образования профилей, рассмотренные при изготовлении незакаленных калибров, остаются такими же. Высокая точность элементов профиля и их взаимного расположения также гарантируется системой выработок, припасовкой профиля калибров к профилю контркалибров, применением кантовки калибра и контркалибра в процессе производства.
Наиболее затруднительно при окончательной обработке калибров получение строгой симметричности их профиля относительно заданной оси. Помимо кантовки калибра с контркалибром, практика слесарей-лекалыциков подсказала и ряд других, вполне оправдавших себя, методов получения симметричности. Так, например, на фиг. 121 дан способ образования профиля шпоночного калибра путем доводки его шлицевого выступа на мерном притире с периодическими поворотами на 180° Высота такого притира h строго равна: h = (D - d)/2

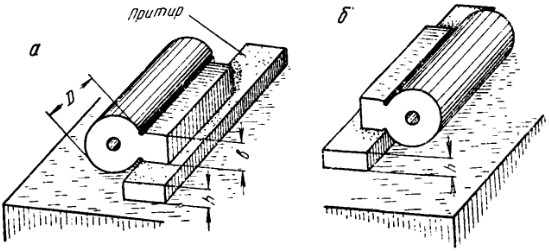

Фиг. 121. Притир устанавливается на плоскость контрольной плиты, служащей направлением при возвратно-поступательных движениях калибра в процессе доводки. Такой способ обеспечивает строгую концентричность выступа относительно цилиндрической части калибра. Не менее удачен и другой способ образования симметрично расположенных наклонных элементов профиля (фиг. 122). В этом случае пользуются направляющим кубиком, позволяющим устанавливать калибр под необходимым углом и притир на нужном расстоянии от направляющей плоскости кубика М. Симметричность достигается также периодическими поворотами калибра на 180°, как это изображено на фигуре.

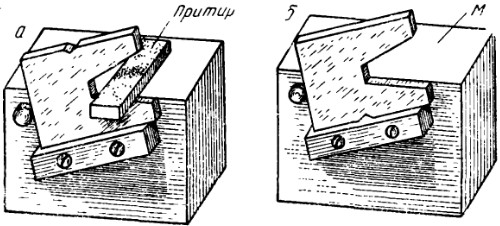

Фиг. 122. Доводка профиля калибров осуществляется на притирах. Как правило, конструкция притиров должна позволить производить доводку не всего многоэлементного, сложного профиля одновременно, а доводку профиля по отдельным или одноименным элементам. Такое правило объясняется невозможностью создания сложных притиров высокой точности.
При конструировании притиров лекальщики руководствуются следующими соображениями:

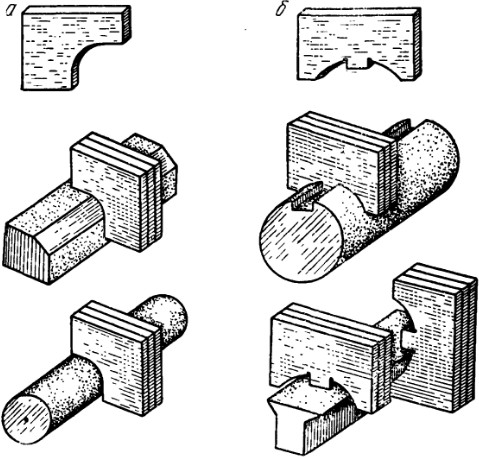

Фиг. 123. На фиг. 123 приведены конструкции притиров для профильных поверхностей. На фиг. 123, а изображен комплект притиров, применяемых для доводки радиусного калибра, на фиг. 123,б притиры, применяемые для изготовления шпоночного калибра. Эти конструкции притиров наглядно показывают сущность изложенных выше правил конструирования притиров. |
|
|
