Слесарь - сантехник



§ 51. Монтаж водостоков

При монтаже внутренних водостоков устанавливают водосточные воронки, прокладывают стояки и отводные трубы, укладывают горизонтальные трубопроводы и выпуски (рис. 92). Последовательность выполнения работ определяется состоянием строительных работ на объекте: если до начала монтажа уложены плиты верхнего перекрытия, на которых располагаются воронки, то монтаж рекомендуется начать с установки воронок. При отсутствии плит перекрытия и наличии колонн и ферм работы начинают с прокладки стояков и отводных труб.

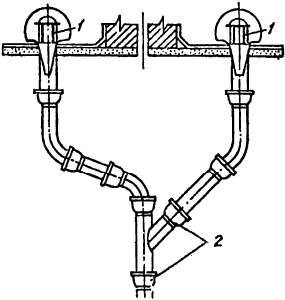

Рис. 92. Компенсирующий стык:
1 — водосточнвя воронка; 2 — компенсирующие стыки

Водосточные, воронки монтируют после окончания строительных и гидроизоляционных работ на кровле здания. Воронку помещают в предусмотренное для нее отверстие. Сопряжение воронки с крышей должно быть жестким и водонепроницаемым. В кровле из рулонных материалов в местах примыкания водосточной воронки должны быть предусмотрены два дополнительных слоя гидроизоляции, которые после выравнивания прочно прижимают к корпусу воронки фланцем. Для компенсации температурных и осадочных деформаций сопряжение воронки со стояком выполняют с помощью компенсационных раструбов с последующей эластичной заделкой их.

Отводные трубы от водосточных воронок прокладывают с уклоном 0,005 в сторону стояка. Трубы крепят подвесками и хомутами. Крепления устанавливаются не более чем через 2 м.

Водосточные стояки прокладывают вертикально по отвесу около стен или колонн. Диаметр стояка принимают равным или большим диаметра водосточной воронки. Ревизии устанавливают на нижнем этаже и над отступами на высоте 1 м от пола. Стояки из раструбных труб прокладывают снизу вверх.

Монтаж водосточных стояков из труб ПВХ ведут снизу вверх. Трубы соединяют на резиновых кольцах или на клею.

Расстояние между трубами и строительными конструкциями должно быть не менее 20 мм. Стояк закрепляют на каждом этаже хомутом, установленным под раструбом. В местах прохода через строительные конструкции стояк заключают в гильзу.

Стояки небольшого диаметра (75—110 мм) из пластмассовых труб, смотанных в бухты, прокладывают сверху вниз. При протаскивании труб через отверстия в перекрытиях необходимо оберегать их от повреждений. Пластмассовая труба соединяется с воронкой или стальной трубой с помощью специальных стальных патрубков и переходной детали. Стояки водостоков закрепляют на расстоянии не более чем через 3 м.

Горизонтальные трубопроводы прокладывают так же, как канализационные. Так как дождевые воды более чистые, чем стоки, уклоны труб принимают меньшими: 0,02; 0,008; 0,005; 0,004 для труб соответственно Dy = 50, 100, 150, 200 мм. Прочистки устанавливают через 10 м на трубах Dy 50 и через 15 м — на трубах Dy 100, 150 мм.

На водостоках с открытым выпуском устанавливают гидрозатворы высотой 100 мм из стальных труб. В зимнее время воронки внутренних водостоков закрывают, чтобы в них не попали снег и лед.
