Фрезерное дело

§ 48. Фрезерование многогранников

Фрезерование граней многогранников (трехгранников, четырехгранников, пятигранников и т. д.) в зависимости от конфигурации детали и размера партии производят дисковыми, концевыми, цилиндрическими или торцовыми фрезами, а также набором дисковых фрез.

Пусть требуется профрезеровать грани квадрата, например грани хвостовика метчика или развертки. Фрезерование производим с помощью универсальной делительной головки на г оризонтально-фрезерном станке концевой фрезой. Подготовка к работе. Для установки на столе фрезерного станка делительной головки и задней бабки необходимо:

1. Очистить стол и пазы от стружки, смазать тонким слоем смазки плоскости стола и основания делительной головки. Установить делительную головку и заднюю бабку фиксирующими сухарями в средний паз стола.
2. Ввести в паз стола крепежные болты делительной головки и задней бабки и затянуть их.
3. Проверить совпадение центров передней и задней бабок с помощью контрольного шлифованного валика и индикатора (рис. 153). Если при перемещении стойки индикатора параллельно оси валика отклонение стрелки будет не более 0,02 мм, то установка центров произведена правильно. При больших отклонениях следует отрегулировать положение заднего центра при помощи установочного винта в колодке, несущей центр задней бабки. Снять контрольный валик с центров.

Рис. 153. Проверка установки делительной головки и задней бабки

4. Освободить болты, крепящие заднюю бабку, отодвинуть ее от делительной головки на требуемое расстояние по длине заготовки и закрепить болтами.
5. Надеть на заготовку хомутик, закрепив его болтом. Установить заготовку в центрах, вставить загнутый конец (рог) хомутика в вырез подвода и закрепить его.

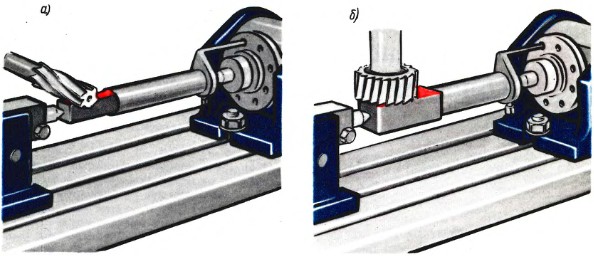

На рис. 154, а показана установка заготовки для фрезерования квадрата концевой фрезой, а на рис. 154, б — торцовой фрезой.

Рис. 154. Фрезерование квадрата

После того как профрезеровали одну грань, поворачивают шпиндель делительной головки вместе с обрабатываемой заготовкой на 90° и производят фрезерование второй грани и т. д

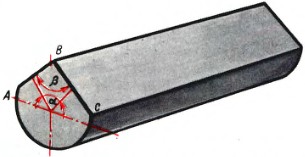

Если в многограннике угол между плоскостями АВ и ВС детали равен β, то при последовательной обработке этих граней обрабатываемая заготовка должна быть повернута на угол α.

Поворот на угол α можно осуществить методом непосредственного деления.

Определим число оборотов n рукоятки, соответствующее повороту шпинделя на угол α (рис. 155). Если рукоятка сделает 40 оборотов, то шпиндель повернется на один оборот, т. е. на 360°.

Рис. 155. Определение угла поворота шпинделя делительной головки

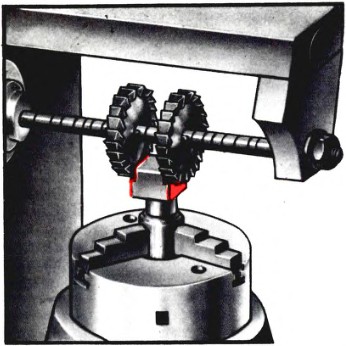

Фрезерование граней многогранников можно производить не одной фрезой, а набором дисковых фрез. Этот метод при обработке большой партии заготовок является более производительным и точным, чем фрезерование одной фрезой. На рис. 156 показана схема фрезерования граней головки винта набором из двух фрез. Расстояние между внутренними боковыми поверхностями фрез должно быть равно расстоянию между противоположными боковыми гранями детали. Оно достигается подбором установочных колец, так же как и при обработке уступов и пазов набором фрез.

Рис. 156. Схемы фрезерования граней головки винта набором из дисковых фрез

Заготовка должна быть установлена так, чтобы ее ось была перпендикулярна оси оправки фрезы.

Для фрезерования многогранников в крупносерийном и массовом производстве применяют многоместные делительные приспособления для одновременной обработки партии заготовок.

Виды брака при фрезеровании многогранников

1. Размер граней получился меньше требуемого из-за неправильно установленной глубины фрезерования. Причина — невнимательность при отсчете глубины фрезерования по шкале лимба.
2. Размер граней получился меньше тpeбyeмого из-за неправильно установленною расстояния между двумя дисковыми фрезами набора. Причина — неправильный подбор установочных колец.
3. Неверное расположение граней. Причина - неправильный отсчет делений по делительному диску.
4. Недостаточный класс шероховатости обработанной поверхности. Причина — большая подача на зуб, биение фрезы, вибрации, работа изношенной фрезой, большой люфт шпинделя делительной головки, неправильный выбор смазочно-охлаждающей жидкости и условий охлаждения и др.
