Фрезерное дело



§ 38. Фрезерные станки непрерывного действия

На станках этого типа съем обработанных деталей, установка и закрепление заготовок производятся без остановки станка. Фрезерные станки непрерывного действия подразделяются на карусельно-фрезерные и барабанно-фрезерные.

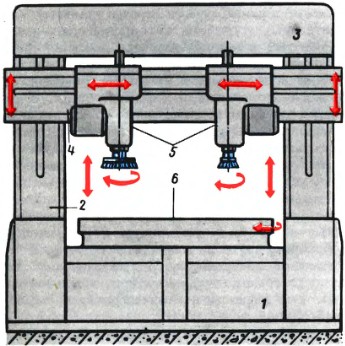

Карусельно-фрезерные станки. На рис. 124 показана схема карусельного станка. На станине 1 смонтированы две вертикальные стойки 2 с направляющими, которые соединены горизонтальной плитой 3, образующей замкнутую рамную систему. На стойках 2 смонтирована горизонтальная траверса 4, которая может перемещаться вверх и вниз. На траверсе 4 помещены шпиндельные головки 5 с самостоятельным приводом. Для удобства наладки на необходимую глубину фрезерования шпиндели фрезерных голоьок перемещаются в вертикальном направлении. Круглый поворотный стол 6 с вертикальной осью вращения приводится в действие от самостоятельного привода.

Рис. 124. Схема карусельно-фрезерного станка

Благодаря медленному вращению стола (круговая подача) можно совместить машинное время обработки со вспомогательным временем.

Карусельно-фрезерные станки применяют в крупносерийном и массовом производстве для фрезерования больших партий заготовок.

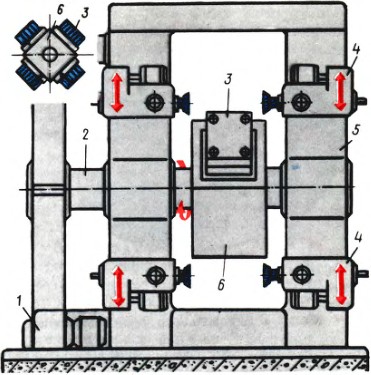

Барабанно-фрезерные станки. На рис. 125 приведены общий вид и схематическое изображение станка. Особенностью этих станков является наличие у них четырех- или восьмигранного барабана 6, смонтированного на валу 2 с горизонтальной осью вращения. Вал вместе с барабаном вращается от отдельного привода 1. Заготовки закрепляют в приспособлениях 3 на гранях медленно вращающегося барабана. Скорость вращения барабана может регулироваться коробкой подач. На двух стойках 5 размещены фрезерные головки 4, которые представляют собой самостоятельные узлы с индивидуальными проводами. Фрезерные головки можно перемещать по стойкам и закреплять в любом положении.

Рис. 125. Барабанно-фрезерный станок

На этих станках можно производить непрерывную обработку двух параллельных плоскостей заготовки. Для регулирования глубины фрезерования шпиндели кроме вращательного движения имеют поступательное перемещение по направлению оси вращения. Барабанно-фрезерные станки используют в крупносерийном и массовом производстве.
