Учебное пособие

ВОДОЛАЗНОЕ ДЕЛО



Снаряжение водолазное универсальное (СВУ)

Снаряжение СВУ предназначено для выполнения всех видов, водолазных работ на глубинах до 30 м. Оно относится к типу водолазного снаряжения, работающего по открытой схеме дыхания (с выдохом в воду).

Для дыхания водолаза применяется сжатый воздух, подаваемый по шлангу с поверхности или из баллонов дыхательных аппаратов через дыхательный автомат пульсирующим потоком (только на вдох).

Подача воздуха по шлангу может осуществляться от ручной водолазной помпы типа ОВЛ, воздушных транспортных баллонов или стационарных судовьмс воздушных магистралей.

В комплект СВУ входят (рис. 35, а, б) воздушнобаллонный аппарат АВМ-3, шланговый аппарат ШАП-62, редуктор на давление 200 кгс/см2, груз нагрудный, галоши водолазные (безразмерные), нож водолазный, водолазный шланг ВШ-1, ремень поясной для грузов, гидрокомбинезон ГК СВУ-А, гидрокомбинезон ГК СВУ-Б, маска ВМ-4, боты водолазные, малогабаритная телефонная станция, ласты, поролоновый утеплитель.

Снаряжение водолазное универсальное СВУ

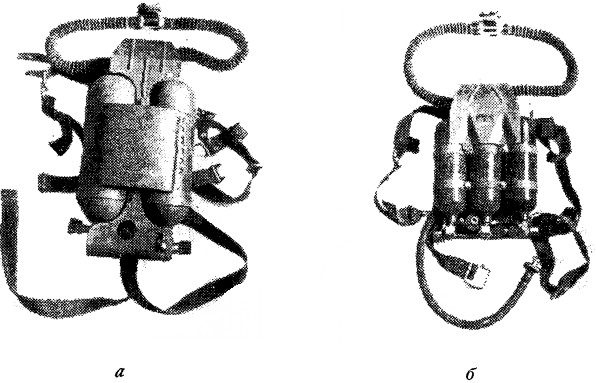

Рис. 35. Снаряжение водолазное универсальное СВУ:
а) — воздушнобаллонный аппарат АВМ-3; б) — шланговый аппарат ШАП-62

Дыхательная аппаратура снаряжения СВУ состоит из:

  • дыхательного аппарата АВМ-3, предназначенного для обеспечения дыхания водолаза, при подаче воздуха с поверхности по шлангу или при автономном плаваний;
  • дыхательного аппарата ШАП-62, служащего для обеспечения дыхания водолазу с подачей воздуха по шлангу с поверхности;
  • редуктора, понижающего высокое давление (150 — 200 кгс/см2) до рабочего давления;
  • водолазных шланшв (ВШ-1) для подачи воздуха от источника сжатого воздуха к легочному автомату дыхательных аппаратов.

При автономном плавании шланг отсоединяют от аппарата АВМ-3, и водолаз снабжается воздухом из баллонов самого аппарата.

В аппарате ШАП-62 запас воздуха в баллонах для автономного плавания недостаточен и служат только аварийным запасом.
