Обработка дерева
на станках



Настольные фрезерные станки

Настольный деревообрабатывающий фуговальный односторонний станок СФО-1 предназначен для продольного фрезерования плоских заготовок (рис. 92).

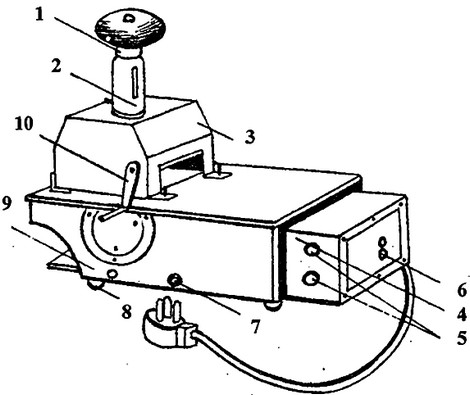

Рис. 92. Настольный фуговальный станок СФО-1:
1 - маховичок; 2 - механизм настройки подачи; 3 - обойма; 4 - электрошкаф; 5 - кнопки включения и выключения; 6 - кнопка реле; 7 - регулировочный винт; 8 - виброопоры; 9 - литой корпус; 10 - рукоятка

При установке станка нет необходимости в его закреплении, так как он снабжен специальными вибраторами, которые обеспечивают его устойчивость и снижают вибрацию, а также уровень шума в процессе работы.

Конструкцией станка предусмотрено устройство, которое производит сбор стружки и опилок.

Основанием станка является литой корпус, выполненный из легкого алюминиевого сплава. В Основании станка предусмотрены ниша для установки ременной передачи, а также отверстия в боковых стенках для монтажа ножевого вала и кронштейна электродвигателя. В нижней части основания есть отверстия для установки виброопор. Механизм подачи обрабатываемой заготовки к ножевому валу состоит из двух резиновых валиков, которые приводятся во вращение вручную специальной рукояткой. Валики установлены в подпружиненной обойме, а настройка механизма подачи на определенную толщину фрезерования заготовки и изменение усилия ее прижима регулируют вращением маховичка. Привод ножевого вала осуществляется от электродвигателя с помощью клиноременной передачи. Для натяжения ремня предусмотрен специальный регулировочный винт. На верхней плоскости корпуса установлены передний и задний фуговальные столы.

Ножевой вал смонтирован на двух подшипниках, закрытых снаружи защитными шайбами. Подшипники не требуют замены смазки в течение всего срока эксплуатации станка. Резцы изготавливают из высококачественной стали марки 95ВФ либо из легированной быстрорежущей. Они фиксируются клиньями и стопорными винтами. Управление станком осуществляется электрооборудованием, смонтированным в шкафу.

Если в процессе работы станка возникают перегрузки электродвигателя, срабатывает тепловое реле РТ и автоматически отключает его. Для повторного запуска электродвигателя следует подождать 30-40 мин, нажать кнопку 6 возврата теплового реле, а затем кнопку “Пуск”.

Обработка заготовок производится по общим принципам, которые описаны в предыдущих главах.
