Обработка дерева
на станках



Машина деревообрабатывающая ИЭ - 6009

Машина деревообрабатывающая ИЭ-6009 представляет собой компактное настольное переносное устройство, предназначенное для распиловки древесины вдоль и поперек волокон, продольного и профильного фрезерования, а также сверления в бытовых условиях.

Машина состоит из станины с фуговальным механизмом, направляющей линейки, рабочего стола и приспособления для пиления и фрезерования. Регулировку толщины обработки заготовок осуществляют с помощью прижимного устройства. Машина комплектуется также зажимным патроном, дисковой фрезой и пилами для продольной и поперечной распиловки.

Станок фуговально-пильный настольный “Умелец”

Устройство станка. Станок “Умелец” комплектуется таким набором принадлежностей и приспособлений:

  1. фуговальная головка;
  2. задний фуговальный столик;
  3. ограждение электродвигателя;
  4. направляющая линейка;
  5. накладка деревянная для выборки четверти;
  6. накладка деревянная для выборки шпунта;
  7. ограждение пилы с расклинивающим ножом;
  8. пила для продольной распиловки;
  9. пила для поперечной распиловки;
  10. шлифовальный барабан;
  11. фреза;
  12. ремень клиновидный;
  13. каретка для выборки ящичного шипа;
  14. подвижное ограждение фуганка;
  15. ограждение шлифовального (заточного) круга;
  16. круг шлифовальный;
  17. накладка ограждения фуганка;
  18. ножи фуговальной головки;
  19. ограждение шлифовального (заточного) круга;
  20. поворотный базовый уголок;
  21. приспособление для заточки ножей фуговальной головки;
  22. передний регулируемый фуговальный столик;

Станок “Умелец” предназначен для обработки древесины пилением, фрезерованием продольным и фасонным, сверлением и шлифованием в домашних условиях (рис. 93, 94). Он оснащен одним шпинделем, на котором поочередно монтируют сменные режущие инструменты в зависимости от выполняемых операций.

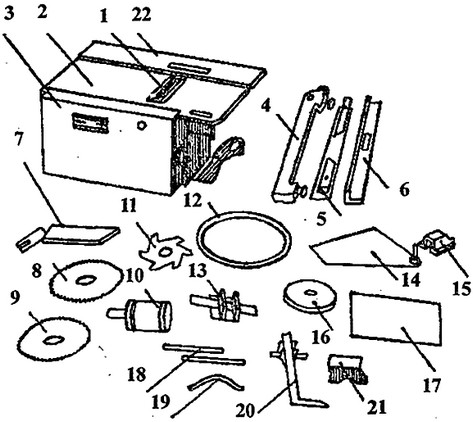

Рис. 93. Станок ФПН «Умелец» и поставляемые с ним принадлежности

Станина представляет собой раму сварной конструкции, снабженную ребрами жесткости. Ножевой вал фуговально-фрезерной головки смонтирован в двух корпусах подшипников и приводится во вращение от электродвигателя клиноременной передачей. Управление станком выполняется посредством пусковых кнопок, находящихся на передней панели кожуха станины.

Рис. 94. Технологические возможности станка «Умелец»

Высокое число оборотов режущего инструмента обеспечивает высокую чистоту обрабатываемых поверхностей. Станок дает возможность заточки не только рабочих режущих инструментов, но и бытовых. Специальный барабан, оснащенный наждачной шкуркой, позволяет производить шлифования и зачистку деталей

Благодаря небольшой массе станок достаточно транспортабелен.

Станок позволяет выполнять следующие операции:

  1. пиление вдоль волокон;
  2. пиление поперек волокон;
  3. фугование продольное и под углом;
  4. пиление продольное;
  5. пиление поперечное под углом;
  6. выборку паза и гребня;
  7. выборку четверти;
  8. фрезерование продольных пазов;
  9. выборку прямого ящичного шипа.

Устройство предназначено для выполнения таких операций: раскроя пиломатериалов шириной не более 100 мм, сверления отверстий диаметром не более 6 мм, фрезерования пазов шириной не более 6 мм, токарной обработки заготовок диаметром не более 70 мм, заточки инструмента. Для выполнения этих операций имеются все необходимые приспособления. В частности, в комплект устройства входят: пила дисковая диаметром 160 мм, толщиной 1,2 мм; круг шлифовальный; фреза концевая; резец для токарных работ; нож строгальный длиной 100 мм, толщиной 3 мм и шириной 32 мм; патрон сверлильный.

Устройство включает сборный корпус, в котором установлен асинхронный однофазный электродвигатель, вал фуговального барабана, рабочий стол для всех видов работ, кнопки управления, токарное приспособление. В инструкции по эксплуатации, которая входит в комплект поставки устройства, описывается порядок работы при различных видах технологических операций, и излагается последовательность наладки и регулировки отдельных механизмов и узлов, правила эксплуатации устройства, безопасные условия работы.
