Учебное пособие

ВОДОЛАЗНОЕ ДЕЛО



Вентилируемое снаряжение

В нашей стране применяются два типа вентилируемого снаряжения: тремболтовое и двенадцатиболтовое. Оба они сходны между собой и отличаются лишь конструкциями водолазных шлемов и рубах.

Комплект вентилируемого снаряжения (рис. 9) состоит из шлема с манишкой, водолазной рубахи, наплечных грузов (переднего и заднего), галош и принадлежностей: водолазного ножа с поясом, сигнального конца (кабель-сигнала), водолазного шланга с шланговыми соединениями и специального водолазного белья.

Водолазные шлемы. Водолазный шлем представляет собой верхнюю жесткую объемную часть водолазного снаряжения и служит для образования постоянного газового объема, в котором дышит водолаз, а также для защиты его головы от ушибов под водой. Шлемы изготовляются из 1—1,5 мм листовой меди, а их детали — из латуни. Подразделяются они на два типа — трехболтовые и двенадцатиболтовые.

Трехболтовое водолазное снаряжение

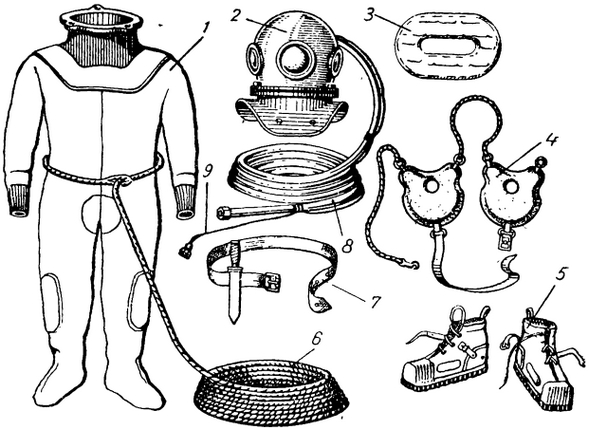

Рис. 9. Трехболтовое водолазное снаряжение:
1 — рубаха; 2 — шлем с манишкой; 3 — наплечная подушка; 4 — грузы; 5 — галоши; 6 — сигнальный конец; 7 — нож с поясом; в — водолазный шланг; 9 — телефонный кабель

Трехболтовый водолазный шлем УВС-50 (рис. 10, а) представляет собой модернизированный ранее выпускаемый шлем Ш-3. Он состоит из двух основных частей — котелка и манишки. На корпусе котелка шлема размещены: совмещенный воздухотелефонный ввод, головной клапан, иллюминаторы, предохранительный щиток, защищающий телефонный кабель от повреждений на изгибе, а внутри— предохранительный клапан, воздухонаправляющий щиток, приспособления для крепления телефонного и микрофонного капсюлей. Манишка шлема служит для водонепроницаемого соединения водолазной рубахи с котелком шлема. Она также обеспечивает крепление переднего и заднего грузов и придает устойчивое положение шлему на плечах водолаза. Вес шлема в сборе составляет 15,8 кг. Соединяется водолазная рубаха со шлемом следующим образом. Надетый резиновый фланец водолазной рубахи на болты манишки зажимают гайками между фланцами котелка шлема и манишки.

Водолазные шлемы с манишкой

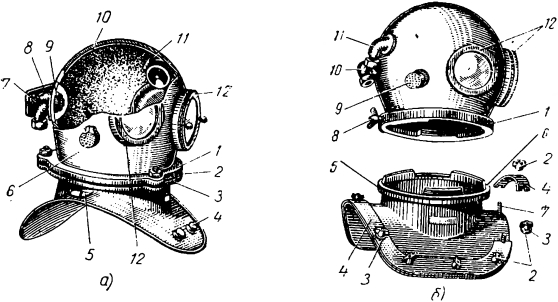

Рис. 10:
a) — трехболтовый водолазный шлем УВС-50 с манишкой:
1 — фланец шлема; 2 — резиновая прокладка; 3 — фланец манишки; 4 — пальцы; 5 — крючки; б — головной клапан; 7 — воздухотелефонный ввод; 8 — предохранительный щиток; 9 — предохранительный клапан; 10 — воздухонаправляющий щиток; 11 — крепление телефонного капсюля, 12 — иллюминаторы;
б) — двенадцатиболтовый водолазный шлем с манишкой:
1 — фланец шлема; 2 — барашковая гайка; 3 — шайба; 4 — прижимная планка; 5 — фланец манишки; 6 — кожаная прокладка; 7 — шпилька; 5 — стопорный барашек; 9 — головной клапан; 10 — телефонный ввод; 11 — воздухопроводный ввод; 12 — иллюминаторы

Воздухотелефонный ввод (рис. 11, а) состоит из корпуса с двумя патрубками. К нижнему патрубку с помощью накидной гайки присоединяется водолазный шланг. Воздух поступает в шлем через предохранительный клапан пружиннотарельчатого типа, установленный во внутренней части воздушного патрубка.

Воздухотелефонный ввод

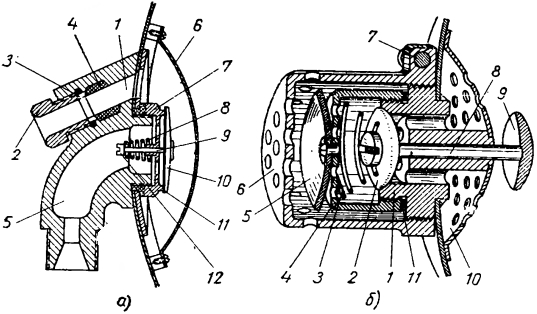

Рис. 11.
а) — воздухотелефонный ввод:
1 — телефонный ввод; 2 — нажимная гайка; 3 — упорное кольцо; 4 — резиновая втулка; 5 — воздушный ввод; 6 — воздухонаправляющий щиток; 7 — корпус клапана; 5 — пружина; 9 — стержень клапана; 10 — тарельчатый клапан; 11 — кожаное уплотнение клапана; 12 — стопорная гайка;
б) — головной клапан:
1 — корпус; 2 — тарельчатый клапан; 3 — коническая пружина; 4 — стакан; 5 — резиноотворотный клапан; 6 — решетчатая крышка; 7 — стопорный винт; 8 — стержень; 9 — пуговка; 10 — предохранительная решетка; 11 — прокладка

Назначение предохранительного клапана ~ свободно пропускать воздух в шлем и препятствовать его выходу обратно, в случае прекращения подачи воздуха с поверхности. К клапану относятся: корпус с отверстиями для прохода воздуха, тарельчатый клапан со стержнем и гайкой, кожаная прокладка, уплотняющая тарельчатый клапан, пружина.

Внутри шлема над предохранительным клапаном установлен на оловянистом припое вoздухонаправляющий щиток, который подводит воздух к переднему иллюминатору. Этим обеспечивается подача свежего воздуха непосредственно к дыхательным органам водолаза и, кроме того, воздушная струя, обдувая стекло иллюминатора, уменьшает его запотевание.

Через верхний патрубок воздухотелефонного ввода пропускают телефонный кабель. Канал патрубка герметизируют резиновым кольтом (втулкой), прижимным металлическим упорным кольцом и нажимной гайкой.

На шлемах старого образца (см. рис. 10, б) воздухопроводный и телефонный патрубки располагались отдельно, что увеличивало количество выступающих деталей и ухудшало наружные обводы шлема.

Головной клапан (см. рис. 10, б) расположен на правой стороне шлема и предназначен для удаления из скафандра избытка воздуха и периодической его вентиляции. Состоит он ,из пружинно-тарельчатого и резиноотворотного клапанов, сдублированных вместе, открывается нажимом головы на пуговку стержня.

Но клапан может открываться и самопроизвольно, если давление воздуха в шлеме превысит 0,1 кгс/см2. Резиноотворотный клапан преграждает доступ воды в шлем во время вытравливания воздуха и при засорении тарельчатого клапана.

В шлеме размещены смотровые иллюминаторы: два боковых и один передний, толщина стекол 12 мм. Боковые иллюминаторы вмонтированы наглухо, их диаметр равен 118 мм.

Передний иллюминатор— съемный, ввинчивается в резьбу кольцевой рамы в шлеме и уплотняется плоской резиновой прокладкой круглого сечения. Диаметр стекла равен 130 мм.

Стекла в иллюминаторах зажимаются в рамах кольцевыми гайками.

Помимо описанного шлема, имеется шлем УВС-50м, который унифицирован со шлемом ВКС-57. На нем установлен рым подвеса и гнездо для телефона-микрофона. Имеется съемный воздухонаправляющий щиток, что дает возможность производить спрямление вмятин на сферической поверхности шлема.

Двенадцатиболтовый водолазный шлем (см. рис. 10, б) соединяется с манишкой посредством секторной (прерывистой) резьбы, которая имеется на фланцах котелка шлема и манишки.

Для уплотнения соединений между фланцами шлема и манишки вставляется кожаная прокладка. Чтобы предохранить шлем от самоотвинчивания с резьбы манишки, установлен стопорный барашек.

Водолазная рубаха со шлемом соединяется с помощью двенадцати шпилек (болтов), прочно заделанных в усилительную планку на манишке. Надетый на шпильки фланец водолазной рубахи при помощи/четырех накладных планок и двенадцати барашковых гаек прижимается к манишке. На стыках планок под барашковые гайки подкладываются латунные шайбы. Накладные планки подогнаны по форме манишки, а чтобы не перепутать местами при постановке, они помечены начальными буквами наименования каждой планки. Вес шлема с манишкой составляет 20 кг.

Водолазные рубахи (рис. 12) служат средством защиты тела водолаза от окружающей среды. Выпускаются они соответственно типам водолазных шлемов и подразделяются на трехболтовые ВР-3 и ВРЭ-3 (см. рис. 12, а) и двенадцатиболтовые ВР-12 (см. рис. 12, б), а также на летние (с манжетами) и зимние (с вшитыми рукавицами).

Водолазная рубаха

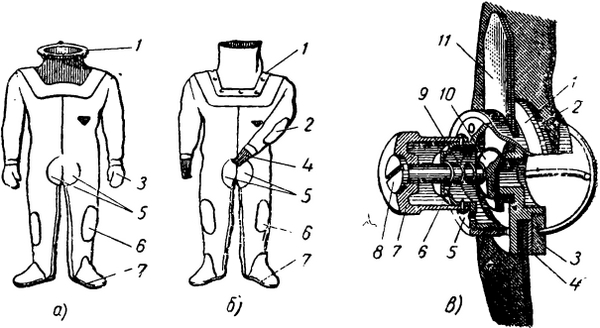

Рис. 12. Водолазная рубаха:
а) — трехболтовая; б) — двенадцатиболтовая:
1 — фланец; 2 — налокотник; 3 — рукавица; 4 — манжета; 5 — леи; 6 — наколенник; 7 — подошве;
в) — травящий клапан водолазной рубахи:
1 — корпус; 2 — резиновая прокладка; 3 — гайка с дугами; 4 — шайба; 5 — решетчатая крышка; 6 — направляющая втулка; 7 — головка; 8 — винт; 9 — пружина; 10 — тарелка со штоком; 11 — резиновый лепестковый клапан

По внешнему виду водолазная рубаха похожа на комбинезон особого покроя с резиновым фланцем в верхней части, через который водолаз надевает рубаху на себя. Посредством резинового фланца, имеющего отверстия по количеству болтов (шпилек) манишки, рубаха соединяется с водолазным шлемом.

Резиновый фланец двенадцатиболтовой рубахи сделан по контуру манишки с большим отверстием, что позволяет водолазу в отличие от трехболтовой свободно надевать на себя рубаху. Под фланец внутренней стороны приклеен широкий воротник из материала рубахи, который облегает шею водолаза и задерживает конденсирующуюся в шлеме влагу.

Водолазные рубахи ВР-3 и ВР-12 изготовляются из прорезиненной водо- и газонепроницаемой хлопчатобумажной материи, сдублированной с подокладкой (бязь). Водолазная эластичная рубаха ВРЭ-3 изготовляется из материи МКТ на капроновой основе. Капрон сдублирован с трикотажным полотном. Эти рубахи стойкие в воде, но они портятся при смачивании нефтепродуктами, кислотами и др. Водолазные рубахи изготовляются промышленностью трех ростов, из которых первый — меньший. Морозостойкость и теплостойкость рубах от — 30°С до +30°С.

Травящие клапаны водолазных рубах служат для автоматического стравливания избытка воздуха из скафандра.

Клаланы находятся на рубахе как спереди, так и сзади. Передний расположен оправа в районе груди на расстоянии 10 см от швов рукава и фланца, задний в районе левой лопатки. При проведении глубоководных водолазных работ устанавливаются два клапана — передний и задний, при мелководных погружениях — один задний.

Травящий автоматический клапан (см. рис. 12, в) действует следующим образом. По мере поступления воздуха в скафандр давление в нем постепенно повышается. Когда оно превысит давление воды, тарелка со штоком сожмет пружину. При этом лепестковый клапан освободится и выпустит .избыток 'воздуха из скафандра во внешнюю среду. Пропускная 'способность травящих автоматических (клапанов при избыточном давлении 600 мм вод. ст.— 500 л/мин. Если клапан временно не требуется, то поворотом головки по часовой стрелке его можно закрыть.

По конструкции травящие клапаны подразделяются на:

  • травящий автоматический кипапан передний;.
  • травящий автоматический клапан задний;
  • травящий клапан со 'стопорной головкой;
  • травящий клапан :с гидростатической головкой;
  • трaвяще-предохранительный (универсальный) клапан, который имеет двойное перекрытие травящего отверстия, чем обеспечивается хорошая герметичность.

Водолазные грузы (см. рис. 9) служат для придания водолазу отрицательной плавучести при погружении под воду.

Правильно расположенные грузы помогают водолазу иметь устойчивое и удобное положение под водой. Помимо этого, брасы грузов удерживают шлем на необходимом уровне. Передний и задний грузы изготовляются из свинцовых или чугунных отливок весом по 16—18 кг каждая. На каждом грузе находятся по три обушка с латунными кольцами. Грузы соединяются между собой брасами из смоленого троса. В настоящее время выпускаются нагрудионаспинные грузы, снабженные плечевыми и нижними брасами, изготовленными из прорезиненного приводного ремня, с металлическим замком для нижнего браса и карабином для закрепления водолазного шланга и кабеля «на навесном кольце груза.

Водолазные галоши (см. рис. 9) уменьшают положительную плавучесть водолаза, придают ему устойчивое положение, защищают ноги от ушибов, а подошву рубахи — от преждевременного износа. Водолазные галоши со свинцовой подошвой состоят из дубовых стелек, латунного носка, парусинового верха, крепежных ремней. Выпускаются они в двух модификациях: нормального веса (пара галош равна 21 кг) и утяжеленные (napa равна 23 кг). Последние используются при спусках на быстром течении и глубине свыше 45 м.

Водолазные галоши на резино-металлической подошве состоят из металлического (стального или латунного) вкладыша, обрезиненого твердой резиной верха, крепежных ремней из прорезиненной ленты и колец для запасного способа крепления галоши. Такие водолазные галоши выпускаются вместо галош со свинцовой подошвой для работ, при которых материал подошвы не имеет значения.

Вес трехболтового снаряжения без принадлежностей — 80 кг, а двенадцатиболтового — 86 кг.

Водолазные шланги служат для подачи воздуха в скафандр от водолазного компрессора. Шланги бывают дорнового и бездорнового способа изготовления. Шланги дорнового способа изготовления выпускаются двух типов: бесспиральные и спиральные.

Бессстиральный шланг состоит из внутреннего и наружного резиновых слоев, между которыми находятся пять слоев прорезиненовых тканевых прокладок. Все слои шланга соединяются между собой при помощи вулканизации резины. Внутренний диаметр шланга равен 8,5 мм, наружный — не менее 30 мм. Бесспиральный шланг применяется при спусках водолазов на глубины до 100 м в работах, не представляющих опасности для водолаза. Рабочее давление 25 кгс/см2.

Спиральный шлaнг изготовляется из вулканизированной резины, имеет несколько прокладок из прорезиненной ткани и стальную спираль толщиной 1,6 мм. Применяется при спусках водолазов на глубины свыше 100 м, а также при работах на течении и во всех других операциях, выполнение которых представляет опасность зажатия шланга. Внутренний диаметр шланга равен 14 мм, а наружный — 36 мм. Рабочее давление 25 кгс/см2.

Для видимости в воде шланги (имеют светлую или красную окраску. Изготовляются отдельными коленами длиной 20 м.

Выпускаемые длинномерные шланги без дернового способа изготовления имеют оплеточную конструкцию с внутренним диаметром 8,5 и 12 мм. Длина колена от 40 до 160 м. Рабочее давление 50 кгс/см2.

Шланговые соединения служат для прочного и герметичного соединения отдельных колен водолазных шлангов в одну общую нить. Подразделяются шланговые соединения на разъемные и неразъемные. Изготовляются из латуни.

Разъемное шланговое соединение (рис. 13) состоит из двух завершенных ниппелей, средника (штуцера), двух накидных гаек и двух страхующих накладок. Средник имеет на концах наружную резьбу для накидных гаек, а внутри — конические выточки.

Разъемное шланговое соединение

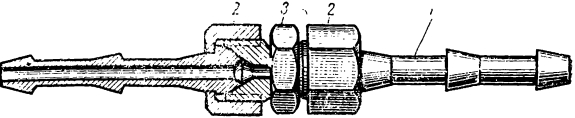

Рис. 13. Разъемное шланговое соединение:
1 — ниппель; 2 — накидные гайки; 3 — средник

Наружный конец каждого ниппеля оканчивается конусом, который входит в коническую выточку средника, чем достигается платность соединения.

Неразъемное шланговое соединение представляет собой двусторонний заершенный ниппель с обжимными кольцами и обжимной обоймой. На водолазный шланг это соединение устанавливается при помощи пресса с применением специальных обжимок.

Сигнальный конец предназначен для надежного удержания водолаза ори погружении под воду и при подъеме, а при отсутствии телефонной связи — для передачи условных сигналов. Изготовляется он из смольного четырехпрядного пенькового троса окружностью 50—66 мм, длиной в пределах 100—150 м. На концах сигнального троса делаются сгоны. Ходовой конец сигнала надевается петлей на водолаза.

Коренной конец крепится за прочную часть судна. Никакие сростки, потертости на сигнальном конце не допускаются.

В настоящее время в качестве сигнального конца используется сигнально-телефонный кабель марки КСТ. Он прочен, выдерживает нагрузку свыше 300 кг. Наружная оболочка имеет резиновую рифленую поверхность, что удобно для удержания его в руках.

Шерстяное водолазное белье предназначено для уменьшения теплопотерь водолаза, работающего под водой, и защиты кожных покровов от потертостей. Вяжется из шерсти с добавлением для прочности хлопчатобумажной нитки. В комплект водолазного белья входят: свитер, рейтузы, феска, чулки, носки и варежки.

Водолазный нож представляет собой стальной клинок с деревянной или пластмассовой рукояткой. Нож вкладывается в плоские или круглые ножны и крепится к поясному ремню карабином. Служит средством для освобождения водолаза при запутывании, а также инструментом для производства мелких работ.

Пневматический разжим (рис. 14). Для облегчения раздевания водолаза в период прохождения декомпрессии в поточно-декомпрессионной камере применяется пневматический разжим фланца водолазной рубахи, который состоит из раздвижных захватов 1 и 2. стопорных устройств и арматуры подачи воздуха. К захвату 1 прикреплены два цилиндра 3, а (к захвату — два штока с поршнями.

Пневматический разжим

Рис. 14. Пневматический разжим:
1, 2, — раздвижные захваты: 3 — цилиндры; 4 — поршень; 5 — стопорное устройство; 6 — воздухораспределительная коробка

Работает разжим так. Внутри резинового фланца рубахи заправляют захваты разжима. Открыв вентиль баллона со сжатым, воздухом и кран разжима, пускают воздух в цилиндры разжима. Давление воздуха, создавшееся в цилиндрах, действует на поршни цилиндров и раздвигает захваты, которые, в свою очередь, растянут фланец рубахи. При полном расхождении захватов срабатывают стопорные устройства разжима.

Такое положение захватов позволяет водолазу самому освободиться от водолазной рубахи. Для возвращения захватов в первоначальное положение надо вывести стопорные устройства и стравить воздух из цилиндров. Силой натяжения фланца рубахи захваты разжима сдвинутся, и фланец легко снимется с захватов.

Пневматический разжим также можно попользовать при одевании водолаза в трех болтовую рубаху.
