Измерения штангенциркулем при чистовой обработке

Измерение деталей в этом случае производится точным штангенциркулем или микрометром. Точные штангенциркули изготовляются с величиной отсчета по нониусу 0,05 или 0,02 мм.

Штангенциркуль с величиной отсчета 0,05 мм изображен на рис. 100. Подвижная рамка его состоит из двух частей — собственно рамки 3 с губкой и добавочного ползунка 6, при помощи которого производится точная установка штангенциркуля.

Освободив винты 1 а 2, закрепляющие подвижную рамку и ползунок на штанге штангенциркуля, грубо устанавливают штангенциркуль на требуемый размер; рамка 3 и ползунок 6 перемещаются при этом вместе. Затем ползунок 6 закрепляют винтом 2 и при помощи микрометрического винта 4, вращая накатанную гайку 5, точно устанавливают штангенциркуль. Закрепив винт 1, читают полученный размер.

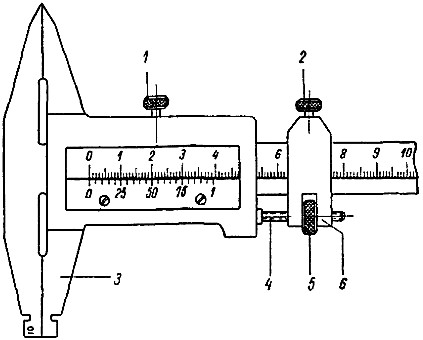

Рис. 100. Точный штангенциркуль

Нониус рассматриваемого штангенциркуля имеет 20 делений, каждое из которых при отсчете принимается за пять. Поэтому цифра 25 нанесена на нониусе против 5-го штриха, цифра 50 против 10-го и т. д. Таким образом, 1-й штрих нониуса дает 5-е деление, 4-й — 20-е, 1-й после 25-го — 30-е деление и т. д.

Все 20 делений нониуса равны 39 делениям штанги, т. е. 39 мм, так что каждое его деление равно 1,95 мм.

Вследствие этого никакие два штриха или более штрихов нониуса не могут одновременно совпадать со штрихами шкалы штанги. Исключение составляют нулевой и самый последний штрихи нониуса, которые одновременно совпадают со штрихами шкалы штанги.

Отсчет показания штангенциркуля при таком положении нониуса производится только по нулевому штриху, но не по последнему.

В тот момент, когда 1-й штрих нониуса (после нулевого) точно совпадает со 2-м штрихом шкалы штанги, расстояние между измерительными поверхностями ножек штангенциркуля составит

2 — 1,95 = 0,05 мм.

Если 2-й штрих нониуса совпадает со штрихом штанги, показание штангенциркуля составляет

4 — 2х1,95 = 4 — 3,9 = 0,1 мм.

Если рамку сдвинуть еще немного так, чтобы со штрихом штанги совпал 3-й штрих нониуса, расстояние между измерительными поверхностями будетО, 15 мм.

Таким образом, совпадение каждого последующего штриха добавляет 0,05 мм, что кратно обозначениям на шкале нониуса.

Совпадение нулевого штриха нониуса с 1-м штрихом шкалы штанги соответствует расстоянию между измерительными поверхностями губок, равному 1 мм, с 10-м штрихом — расстоянию 10 мм и т. д

Следовательно, число делений шкалы штанги, пройденных нулевым штрихом нониуса, показывает число целых миллиметров, а совпадение соответствующего штриха нониуса с каким-либо штрихом штанги дает сотые доли миллиметров. Например, показание штангенциркуля на рис. 101, а составляет 0,35 мм; на рис. 101, б изображено показание штангенциркуля, равное 1,35 мм, и на рис. 101, в — равное 12,85 мм.

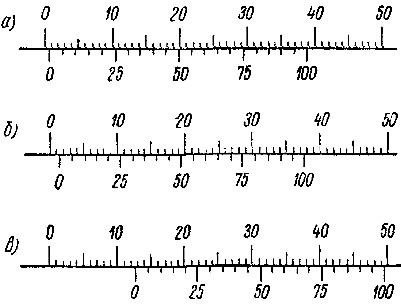

Рис. 101. Отсчет показаний точного штангенциркуля
