ТОКАРНОЕ ДЕЛО



Установка резьбовых резцов на станке

Резьбовой резец должен быть установлен так, чтобы ось профиля его была перпендикулярна к оси нарезаемой резьбы. При несоблюдении данного правила резьба получается с профилем, «сваленным» на одну сторону. Во избежание этого положение резца следует тщательно проверять, используя шаблон, применяющийся при проверке профиля резца. Установка резьбового резца для нарезания наружной резьбы при помощи такого шаблона показана иа рис. 180, а, а при нарезании внутренней резьбы — на рис. 180, б.

Вершина резьбового резца должна быть расположена точно на высоте линии центров станка, так как в противном случае профиль нарезаемой резьбы получится искаженным.

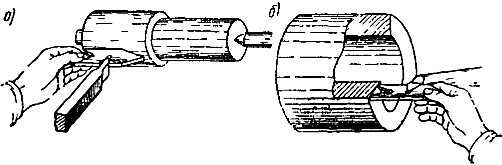

Рис. 180. Проверка установки резца при нарезании наружной (а) и внутренней (б) резьб

Если до окончания нарезания резьбы резец снят для заточки, установку его после заточки следует осуществлять так, чтобы он попал в уже прорезанную винтовую канавку. Это легко достигается перемещением верхних салазок суппорта. Другой способ состоит в том, что, установив трензель в среднее положение, разъединяют ходовой винт и а) шпиндель; это позволяет повернуть деталь настолько, чтобы резец оказался против винтовой канавки.
