ТОКАРНОЕ ДЕЛО

Общие правила установки резца в резцедержателе

Чтобы резец во время работы не вибрировал, вследствие чего возможно выкрашивание его режущей кромки, длина вешивающейся части резца, или, как говорят, вылета, должна быть возможно меньше. На рис. 89,а показано правильное, а на рис. 89,б — неправильное положение резца.

С этой же целью подкладки под резец, применяемые при установке вершины резца относительно линии центров станка, следует располагать так, как показано на рис 89,в. Неправильное положение подкладок показано на рис. 89,г. Лучше брать одну толстую подкладку, а не несколько тонких, так как они не всегда плотно прижимаются одна к другой (даже при затянутых болтах резцедержателя), что тоже может вызвать вибрацию резца.

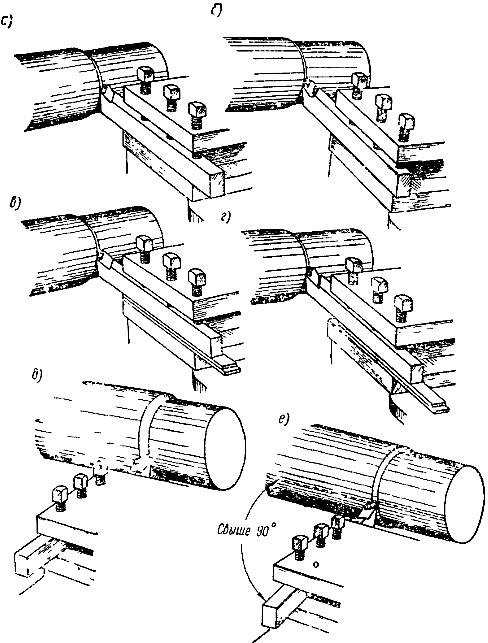

Рис. 89. Установка резца в резцедержателе правильная (а, в, д) и неправильная (б, г, е)

Резец необходимо устанавливать так, как показано на рис. 89,а и д, под прямым углом к детали. Если установить резец по рис. 89,е, то во время работы под давлением снимаемой стружки он может повернуться вправо и углубиться в обрабатываемую деталь.
