Учебное пособие

ТОКАРНОЕ ДЕЛО



Номинальные и действительные размеры

Размеры деталей машин устанавливаются конструктором, проектирующим данную машину (или деталь), который исходит из самых разнообразных требований. Именно эти размеры указываются на чертеже детали и называются номинальными.

Выше мы видели, что по ряду причин невозможно обработать какую-либо деталь так, чтобы размеры ее, получившиеся после обработки, точно совпали с номинальными.

Размеры, полученные после обработки, условились называть действительными. Таким образом, действительный размер детали есть тот размер, который установлен путем измерения.

Разность между действительным и номинальным размерами называется отклонением размера или просто отклонением.

Предельные размеры. Действительные размеры одинаковых деталей, даже при одном и том же способе их обработки, не получаются равными между собой, а колеблются в некоторых пределах.

Предельными называются те размеры, между которыми может колебаться действительный размер. Один из них называется наибольшим, другой — наименьшим предельным размером.

Требуемый характер сопряжения двух деталей создается, очевидно, лишь в том случае, если допустимые предельные размеры деталей установлены заранее опытным или расчетным путем и действительные размеры лежат между предельными.

Рис. 76 Предельные размеры и отклонения размеров вала

В зависимости от характера посадки наибольший и наименьший предельные размеры вала могут быть больше (рис. 76, а) или меньше (рис. 76, б) его номинального размера. Точно так же наибольший и наименьший предельные размеры отверстия могут быть больше (рис. 77, а) или меньше (рис. 77, 6) его номинального размера.

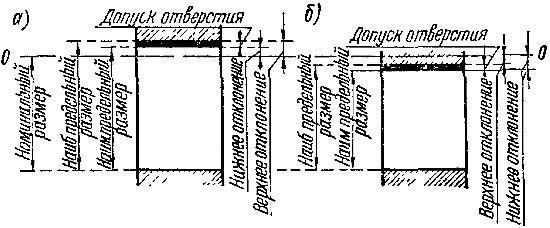

Рис. 77. Предельные размеры и отклонения размеров отверстия

Кроме только что перечисленных соотношений предельных и номинальных размеров валов и отверстий, возможны и другие случаи.

На рис. 76 и 77 буквами 00 обозначена так называемая нулевая линия. Она соответствует номинальному диаметру вала или отверстия и служит началом отсчета отклонений от номинального размера.
