ТОКАРНОЕ ДЕЛО



Обработка эксцентричных деталей

К этим деталям относятся эксцентрики, эксцентричные валики, коленчатые валы, отличительной особенностью которых является наличие нескольких поверхностей вращения со строго параллельными осями. Обеспечение параллельности этих осей, расстояния между ними и их углового расположения (например, при обработке коленчатых валов) является одной из задач, возникающих при обработке эксцентричных деталей.

Типичный эксцентрик показан на рис. 211, а. У этой детали должны быть обработаны поверхности А и В и отверстие С, причем поверхность А имеет ось 0101 а поверхность В — ось 0202, не совпадающую с первой и отстоящую от нее на расстоянии е. Кроме того, должны быть обработаны все торцовые поверхности детали. Один из способов обработки эксцентриков состоит в следующем. У детали, закрепленной в четырехкулачковом патроне за поверхность А, обрабатываются поверхность В, отверстие С и торцы, доступные для обработки. После этого деталь надевается на оправку, центровые отверстия которой смещены относительно ее наружной поверхности на величину е. Установив оправку на центры, обрабатывают поверхность А детали и последний торец.

Рис. 211. Эксцентрик (а) и его обработка (б)

При отсутствии такой оправки обработку рассматриваемою эксцентрика можно выполнить следующим образом. Закрепив эксцентрик в четырехкулачковом патроне за поверхность В, надо обработать поверхность А эксцентрика и его левый (по рис. 211, а) торец. После этого эксцентрик закрепляется (рис. 211, б) в том же патроне за обработанную поверхность А.

Для проверки необходимого при этом смещения оси поверхности на величину е можно поступать так. Подведя к поверхности А детали резец, установленный задним концом вперед, измеряют величину просвета Т. В этот момент деталь должна быть установлена так, чтобы против торца резца находилась (рис. 211, б) самая «высокая» точка поверхности А. После этого измерения деталь поворачивают вместе с патроном на 180° так, чтобы против торца резца оказалась (рис. 211, в) самая «низкая» точка поверхности А, и снова измеряют просвет между этой поверхностью и торцом резца. Если просвет оказался равным Т+2е, можно приступить к обтачиванию поверхности В, обработке отверстия С и правых (по рис. 211, в) торцовых поверхностей детали. В большинстве случаев приходится несколько раз смещать деталь и столько же раз производить указанные выше измерения.

Для определения самой высокой точки поверхности А можно воспользоваться куском мела, как при проверке установки детали в четырехкулачковом патроне. При медленном вращении детали мел коснется ее и сделает отметку на наиболее высоком участке поверхности в виде линии, в середине которой находится самая высокая точка этой поверхности. Самая низкая точка ее лежит, очевидно, на противоположной стороне.

При небольшой величине е проверку смещения детали, установленной по рис. 211, б, можно производить с помощью индикатора, закрепленного в резцедержателе. Кнопка индикатора прижимается в этом случае к поверхности А медленно вращающейся детали, по колебаниям стрелки можно судить о величине смещения этой поверхности относительно оси вращения шпинделя станка.

Обработка эксцентричных валиков. Обработка таких деталей производится в патроне или в центрах. В первом случае необходимое смещение поверхностей валика достигается способами, рассмотренными выше, а во втором — использованием двух пар центровых отверстий (рис. 212), имеющихся в торцах валика. Первая пара отверстий, расположенных на оси 0101, используется при обтачивании поверхности диаметром D, а вторая пара, расположенная на оси 0202, — при обтачивании поверхности d. Оси 0101 и 0202 расположены на расстоянии, равном требуемому эксцентриситету е.

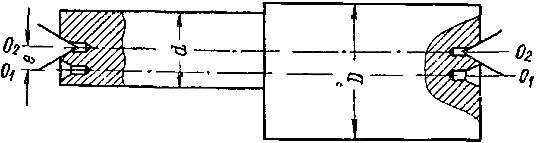

Рис. 212. Обработка эксцентричного валика

Точность выполнения этого размера в данном случае зависит от правильности центровки, которая производится по разметке или по кондуктору.
