Учебное пособие

Сварка пластмасс



Технология и параметры режима сварки пластмасс током высокой частоты

Сварку ТВЧ лучше всего использовать тогда, когда важно добиться высокой скорости и равномерности нагрева, быстрого охлаждения материала шва, а также точного дозирования количества тепла по длине шва. Такие требования обычно предъявляются к сварке больших партий изделий из пластифицированного и непластифицированного поливинилхлорида, многослойных полиамидных и фторсодержащих пленок.

Особенно широко используется сварка ТВЧ для изготовления упаковки из полимерных пленок. При этом процесс сварки упаковочных чехлов и собственно упаковка и герметизация изделия или продукта могут быть разделены или выполняться одновременно (упаковка медикаментов, инструмента и др. изделий). Сварка, как правило, производится с одновременным обрезанием лишнего материала.

Из непластифицированных термопластичных материалов, сварка ТВЧ которых наиболее целесообразна, следует назвать винипласты, изготавливаемые на основе поливинилхлоридной смолы, и полиамиды марок П-68, П-6, П-8, П-10 и др.

Высокочастотная сварка этих материалов может применяться при изготовлении стойких против коррозии трубопроводов для газов и жидкостей, герметичных сосудов для химических реактивов, аккумуляторных батарей и т.д. Основными параметрами режима сварки ТВЧ являются:

  • частота тока;
  • напряженность электрического поля;
  • время сварки (продолжительность нагрева);
  • сварочное давление.

К дополнительным параметрам режима сварки ТВЧ относятся:

  • размеры, форма и материал электродов;
  • материал и размеры прокладок;

Все перечисленные основные и дополнительные параметры находятся в тесной взаимосвязи друг с другом.

Частота тока при сварке ТВЧ является параметром, с помощью которого можно регулировать удельную тепловую мощность (мощность, рассеиваемую в виде тепла в единице объема диэлектрика). При постоянных факторе потерь и напряженности электрического поля удельная тепловая мощность прямо пропорциональна частоте тока. Следовательно, для повышения произво-дительности процесса сварки за счет роста скорости нагрева следует увеличивать частоту тока.

Однако увеличение частоты тока не может проводиться без учета длины сварочных электродов, что обусловлено волновыми процессами. Дело в том, что при подключении пластин конденсатора – электродов – к генератору в нагреваемом материале возникает электромагнитная волна. Дойдя до противоположного края, волна отражается от боковой грани электрода. Возникшая волна встречает отраженную волну. В результате многократного отражения волн устанавливается режим так называемой стоячей волны, при котором в любой момент времени в материале как бы существуют две электромагнитные волны, движущиеся в противоположных направлениях. Суммарная стоячая волна имеет пучности и узлы, т.е. напряженность электрического поля распределена неравномерно. Это вызывает неравномерность тепловыделения по длине электродов.

Для достижения равномерности распределения напряженности электрического поля необходимо длину электродов выбирать значительно меньше длины электромагнитной волны. Чтобы неравномерность электрического поля не превышала 5%, следует назначать длину электрода не больше (0,04-0,05) длины волны. Поэтому увеличение частоты тока приводит к необходимости уменьшения длины электродов.

Диапазон частот, при котором можно осуществлять быстрый нагрев термопластов при сварке ТВЧ, составляет 30-160 МГц.

Увеличение напряженности элект рическо го поля приводит к росту удельной мощности, генерируемой внутри термопласта, находящегося в высокочастотном поле. Причем удельная мощность пропорциональна квадрату напряженности электрического поля.

Однако увеличение напряженности электрического поля ограничено возможностью электрического пробоя слоев пластмассы, находящихся между электродами сварочной машины. Каждый диэлектрик, находясь в электрическом поле, теряет свои изоляционные свойства, когда напряженность поля превышает некоторое критическое значение, называемое пробивной напряженностью.

На пробивную напряженность помимо материала диэлектрика оказывает влияние ряд других факторов: форма электрического поля, наличие воздушных зазоров, частота тока, состояние поверхности диэлектрика, давление и температура воздушной среды, наличие в воздушном зазоре примесей. Поэтому значение допустимой напряженности при сварке ТВЧ рекомендуется принимать в 1,5-2 раза меньшим, чем значение пробивного напряжения.

Обычно оптимальное значение напряженности электрического поля подбирается экспериментально. При этом следует пользоваться следующими практическими рекомендациями по выбору напряженности: для сварки поливинилхлорида 800-2000 В/мм, линолеума 250-350 В/мм, полиамидов 600-650 В/мм, пенополистирола 50 В/мм.

Давлени е при сварке ТВЧ, как и при других видах сварки, служит для создания физического контакта свариваемых поверхностей, обеспечения вытекания расплава в зоне сварки и более полного протекания диффузионных процессов. Оптимальные значения давления составляют для пластифицированного поливинилхлорида 0,7-2 МПа, линолеума 0,05-0,15 МПа, полиамидов 1,5-2,0 МПа, винипласта 2-5 МПа.

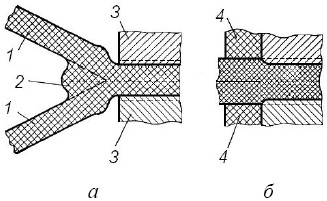

Рис.5.11. Схема образования «сварочной гусеницы» и предупреждения её за счет боковых губок: а – нормальные электроды; б – электроды с боковыми губками; 1– свариваемые пленки; 2 – «сварочная гусеница»; 3 – электроды; 4 – боковые губки

Применением верхних пределов давления можно сократить время сварки и уменьшить мощность нагрева. Однако при этом может наблюдаться значительное утонение сварного шва (от 20 до 40% от исходной толщины) и образо- вание «сварочной гусеницы» (рис.5.11, а) за счет выдавливания расплава за зону сварки. Утонение шва приводит к понижению прочности сварного соединения. Во избежание этого рекомендуется устанавливать на сварочных машинах ограничители хода электродов. Образование «сварочной гусеницы» способствует повышению жесткости сварного соединения, что также снижает его прочность. Иногда, чтобы повысить эластичность сварного шва, ограничивают вытекание расплава, что препятствует образованию «сварочной гусеницы». Это достигается применением электродов с боковыми губками (рис.5.11, б). Губки изготавливают, например, из фторопласта. Однако этот прием, хотя и приводит к уменьшению размеров «сварочной гусеницы», все же не позволяет получить более прочные швы, чем при сварке узким электродом. Это объясняется тем, что стеснение выдавливания расплава ухудшает условия протекания диффузионных процессов.

Время сварки определяется временем нагрева границы раздела свариваемых поверхностей до температур сварки. Между временем сварки, удельной мощностью, толщиной материалов и максимальной площадью сварки существует тесная связь. Так, например, при сварке пленок из винипласта толщиной около 100 мкм удельная мощность составляет 1,6 - 1,2 Вт/мм2 при изменении времени сварки от 0,1 до 5 с. Но уже при сварке листов толщиной 0,5-1,0 мм она падает при тех же временах сварки до 1,0-0,2 Вт/мм2. Дальнейшее увеличение толщины снова приводит к возрастанию удельной мощности – тем более резкому, чем меньше время сварки. Это объясняется тем, что при сварке тонких пленок большая часть тепла, рассеиваемая в материале, теряется за счет теплоотвода в электроды. Для компенсации этих потерь и сохранения требуемой производительности процесса приходится увеличивать удельную мощность. Для повышения интенсивности нагрева и, следовательно, уменьшения времени сварки за счет уменьшения теплоотвода в электроды используют следующие приемы.

  1. При прессовой сварке детали укладываются между нагретыми с помощью электронагревателя электродами. Подогрев приводит к выравниванию распределения температуры по толщине свариваемых деталей и некоторому увеличению фактора диэлектрических потерь, что также способствует сокращению времени сварки.
  2. При сварке тонких пленочных материалов применяют прокладки итермоизоляционного термореактивного материала с меньшей теплопроводностью (например, из электротехнического картона), уменьшающие тепловые потери в электроды. Использование прокладок позволяет также, не опасаясь электрического пробоя, повысить напряженность электрического поля и тем самым еще больше сократить время сварки. Прокладки следует устанавливать со стороны обоих электродов.

Оптимальное время сварки в значительной мере зависит от физической природы свариваемых материалов. Так, сварка пластифицированного поливинилхлорида происходит за десятые доли секунды, а полиамидов – за 10-15 с. Во всех случаях не следует сокращать время сварки до минимума, так как при этом могут не успеть завершиться диффузионные процессы в зоне контакта свариваемых деталей.

На потери электрической мощности большое влияние оказывает неравномерность электрического поля по ширине электродов. На рис.5.12, а видно, что частично силовые линии поля замыкаются вне зоны сварки. Т.е. часть энергии тратится на ненужный нагрев околошовной зоны. В связи с этим увеличивается время сварки или повышается минимальная мощность, необходимая для сварки.

Для уменьшения поля рассеяния рекомендуется верхний и нижний электроды выполнять одинаковых размеров (рис.5.12, б). При сварке пленок из пластифицированного ПВХ ширину электродов следует назначать равной двойной толщине свариваемого пакета, но не менее 0,8 мм. Из-за возможного перегрева материала в местах, контактирующих с углами электродов, кромки электродов необходимо округлять радиусом, равным 1/8 ширины электрода.

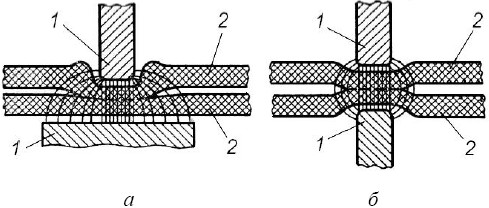

Рис.5.12. Влияние формы электродов на поле рассеяния: а – электроды различной ширины; б – электроды одинаковой ширины; 1 – электроды; 2 – свариваемый материал

Иногда увеличение производительности может быть достигнуто снижением начальной температуры размягчения термопласта. Так, при сварке полиамидов с этой целью иногда свариваемые поверхности покрывают трикрезолом, а при сварке изделий из винипласта – дибутилфталатом. Эти приемы позволяют также повысить эластичность сварного шва.

При сварке материалов с низким значением фактора диэлектрических потерь часто используют прием, заключающийся во введении в зону сварки мате9риала с высоким значением этого фактора. В этом случае разогрев зоны сварки обеспечивается нагревом материала с высоким фактором диэлектрических потерь вследствие рассеивания в нем энергии электрического поля и последующей передачи генерированного тепла свариваемому материалу. Такую сварку иногда называют контактно -диэлектрической.

Введение в зону сварки материалов с высоким фактором диэлектрических потерь может осуществляться за счет покрытия этими материалами (например, поливинилхлоридом или прессшпаном) сварочных электродов, закладных деталей, остающихся в сварном шве, либо прокладок, располагаемых между свариваемыми деталями.

По механизму контактно-диэлектрической сварки протекает и высокочастотная сварка металлонаполненных пластмасс. Тепло для сварки в этом случае создается за счет вихревых токов, возбуждаемых в металлических частицах.
