Учебное пособие

Сварка



Многопостовые сварочные преобразователи

При работе на строительной площадке или заводе нескольких сварочных постов, расположенных недалеко друг от друга, применяют многопостовой сварочный преобразователь. Внешняя характеристика многопостового сварочного генератора должна быть жесткой, т. е. независимо от количества работающих постов напряжение генератора должно быть постоянным. Для получения постоянного напряжения многопостовой генератор (рис. 21) имеет параллельную обмотку возбуждения 1 и последовательную обмотку 3.

Рис. 21.

Падение напряжения внутри генератора при рабочем режиме компенсируется и напряжение остается равным напряжению холостого хода. Для получения падающей внешней характеристики сварочные посты включают в цепь генератора через регулируемые балластные реостаты 4. Напряжение генератора регулируют реостатом 2, включенным в цепь параллельной обмотки возбуждения. Сварочный ток устанавливают изменением сопротивления балластного реостата.

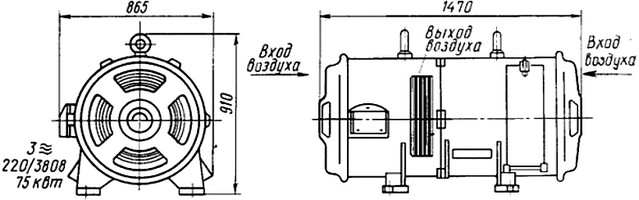

Рис. 22.

Многопостовой сварочный преобразователь ПСМ-1000 (рис. 22) состоит из сварочного генератора постоянного тока типа СГ-1000 и трехфазного асинхронного двигателя, смонтированных в одном корпусе. В комплект сварочной машины входят девять балластных реостатов РБ-200, позволяющих развернуть девять постов.

Преобразователи ПСМ-1000-1 и ПСМ-1000-11 существенных конструктивных отличий не имеют. Обмотки возбуждения генератора у ПСМ-1000-I изготовлены из меди, а у ПСМ-1000-II — из алюминия. Последней модификацией является ПСМ-1000-4, состоящий из генератора ГСМ-1000-4 и электродвигателя А2-82-2 мощностью 75 кВт. В комплект преобразователя входят балластные реостаты РБ-200-1 (9 шт.) или РБ-300-1 (6 шт.).

Рис. 23.

Балластный реостат РБ-200 (рис. 23) имеет пять рубильников, переключением которых устанавливают сопротивление реостата. Эти переключения позволяют регулировать сварочный ток ступенчато через каждые 10 А в пределах 10...200 А.

Применение многопостовых сварочных преобразователей уменьшает площади, занимаемые сварочным оборудованием, сокращает расходы на ремонт, уход и обслуживание. Однако к. п. д. сварочного поста значительно ниже, чем при однопостовом преобразователе, вследствие больших потерь мощности в балластных реостатах. Поэтому выбор одного многопостового или нескольких однопостовых сварочных агрегатов обосновывают технико-экономическим расчетом для конкретных условий.

Если экономически выгодно применение однопостовых сварочных агрегатов, но мощности одного генератора недостаточно для работы сварочного поста, включают параллельно два сварочных агрегата. При параллельном включении генераторов необходимо соблюдать следующие условия. Генераторы должны быть одинаковыми по типу и внешним характеристикам. До включения необходимо отрегулировать генераторы на одинаковое напряжение холостого хода. После включения в работу следует с помощью регулирующих устройств установить по амперметру одинаковую нагрузку генераторов. При неодинаковой нагрузке напряжение одного генератора будет выше другого и генератор с низким напряжением, питаемый током второго генератора, будет работать как двигатель. Это приведет к размагничиванию полюсов генератора и выходу его из строя. Поэтому следует постоянно следить за показаниями амперметров и при необходимости регулировать равномерность нагрузки.

Рис. 24.

Для уравнивания напряжения параллельно работающих генераторов с падающими внешними характеристиками применяют перекрестное питание их цепей возбуждения: обмотки возбуждения одного генератора питаются от щеток якоря другого генератора (рис.24). Для этой цели генераторы имеют уравнительные контакты, которые надо при параллельной работе соединить между собой.

При параллельном включении многопостовых генераторов ПСМ-1000 необходимо клеммы на щитках генераторов ГС-1000, обозначенные буквой У (уравнительный), соединить между собой проводом; при этом последовательные обмотки генераторов соединяются параллельно и, таким образом, исключаются колебания в распределении нагрузки между генераторами.
