Учебное пособие

Сварка



Сварочные горелки

Сварочная горелка является основным инструментом газосварщика. Она предназначена для правильного смешивания горючего газа или паров горючей жидкости с кислородом и получения устойчивого сварочного пламени требуемой мощности.

Согласно ГОСТ 1077—79, горелки классифицируются: по способу подачи горючего в смесительную камеру — инжекторные и безынжекторные; по роду применяемого горючего; по мощности, определяемой расходом ацетилена: тип Г1 — микромощности (5... 60 л/ч), тип Г2 — малой (25...700 л/ч), тип ГЗ — средней (50...2500 л/ч) и тип Г4 большой мощности (2500... 7000 л/ч).

Для производства ручной газопламенной обработки большое применение получили ацетилено-кислородные инжекторные горелки. Они работают на принципе подсоса горючего газа, давление которого может быть ниже 0,01 МПа, т. е. ниже минимальных давлений, установленных для подвижных ацетиленовых генераторов. Давление кислорода должно быть в пределах 0,15...0,5 МПа.

Безынжекторные горелки работают на горючем газе и кислороде, поступающих в смесительную камеру под одинаковым давлением в пределах 0,01...0,1 МПа, т. е. требуют питания горючим среднего давления. Для нормальной работы такой горелки в систему питания включают регулятор, обеспечивающий равенство рабочих давлений кислорода и горючего газа.

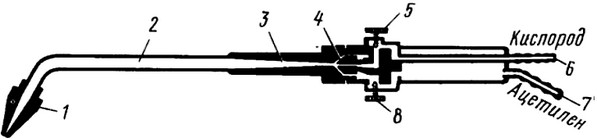

Ацетилено-кислородная инжекторная горелка представлена на рис. 86. По шлангу и трубке 6 к вентилю 5 и через него в инжектор 4 поступает кислород. Вытекая с большой скоростью из инжектора в смесительную камеру 3, струя кислорода создает разрежение, вызывающее подсос ацетилена. Ацетилен поступает по шлангу к соединительному ниппелю 7, а затем через корпус горелки и вентиль 8 в смесительную камеру, где образует с кислородом горючую смесь. Полученная смесь по трубке наконечника 2 поступает в мундштук 1 и, выходя в атмосферу, при сгорании образует сварочное пламя.

Ацетилено-кислородная инжекторная горелка

Рис. 86.

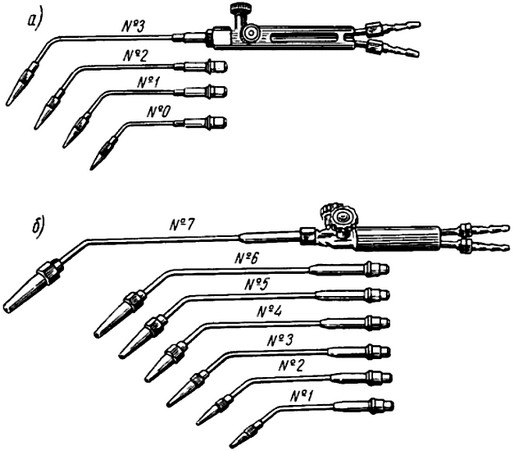

Сварочные инжекторные горелки средней и малой мощности

Рис. 87.

Большое применение получили сварочные инжекторные горелки средней мощности: «Звезда», ГС-3, «Москва» (рис. 87, б) и малой мощности: «Звездочка», ГС-2 и «Малютка» (рис. 87, а). Горелки средней мощности предназначены для ручной сварки, наплавки, пайки и подогрева деталей из черных и цветных металлов и их сплавов. В комплект горелки входят ствол и сменные наконечники, присоединяемые к стволу накидной гайкой. Наконечники от № 1 до № 7 позволяют устанавливать соответствующую мощность пламени для сварки металла толщиной 0,5...30 мм. Горелки малой мощности предназначены для сварки тонкостенных изделий (0,2...7 мм); они комплектуются наконечниками 0, № 1, № 2, № 3 и № 4. Горелки большой мощности ГС-4 комплектуются наконечниками № 8 и № 9 и служат для подогрева металла. Горелка ГС-4А-67П представляет собой горелку ГС-4 с сетчатым наконечником. Сетчатые наконечники позволяют использовать в качестве горючего пропан-бутановые смеси, природный газ и другие заменители ацетилена. Кроме того, для пропан-бутановых смесей применяют горелки ГЗУ-2-62-1, односопловые наконечники которых имеют подогреватели и подогревающие камеры, и горелки ГЗУ-2-62-П, имеющие сетчатые наконечники без подогревающих устройств. Наконечники этих горелок крепятся на стволе горелок ГС-3, «Москва» или «Звезда». Для малой мощности пламени используют горелки ГЗМ-2-62М с односопловым наконечником меньших размеров и подогревающим устройством. Наконечники крепятся на стволе горелки ГС-2, «Малютка» или «Звездочка».
