Учебное пособие

ПРОФЕССИЯ СНАЙПЕР



Измерение угловых величин целей в тысячных

Для измерения угловых величин целей в тысячных используются наиболее употребительные предметы, которые в боевой практике часто оказываются под рукой. Такими предметами и средствами являются детали открытых прицелов, прицельные нити, марки, сетки оптических прицелов и других оптических приборов, а также предметы повседневного обихода, всегда имеющиеся у военнослужащего, - патроны, спички, обычные масштабные метрические линейки (схемы 51-55).

Схема 51. Промеры в тысячных деталей открытого винтовочного прицела

Как уже было упомянуто ранее, мушка по ширине закрывает в проекции на цель угол в 2 тысячных. По высоте мушка закрывает 3 тысячных. База прицела - ширина прорези - закрывает 6 тысячных.

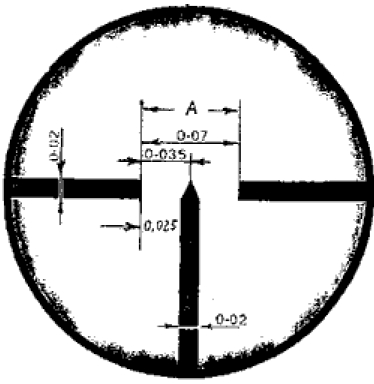

Схема 52. Угловые величины прицельных нитей оптического прицела ПУ, ПЕ и ПБ

Как было упомянуто ранее, прицельный пенек по ширине закрывает в проекции на цель угол в 2 тысячных Горизонтальные нити закрывают углы по своей толщине также на 2 тысячных База прицела А - расстояние между нитями - закрывает 7 тысячных

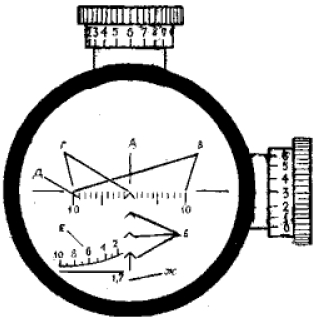

Схема 53 Промеры в тысячных сетки оптического прицел, ПСО-1:

  • А - основной угольник для стрельбы до 1000 м,
  • Б - три дополнительных угольника для стрельбы на дистанции 1100, 1200, 1300 м;
  • В - ширина шкалы боковых поправок от 10 и до 10 тысячных соответствует 0-20 (двадцать тысячных),
  • Г - от центра (основного угольника) вправо-влево до цифры 10 соответствует 0,10 (десять тысячных) Высота крайней вертикальной риски у цифры 10 равна 0,02 (две тысячных);
  • Д - расстояние между двумя малыми делениями равно 0,01-1 (одна тысячная), высота одной малой риски на шкале боковых поправок равна 0,01 (одна тысячная),
  • Е- цифры на дальномерной шкале 2, 4, 6, 8, 10 соответствуют расстояниям 200, 400, 600, 800 и 1000 м,
  • Ж - цифра 1,7 показывает, что на этом уровне шкалы по высоте входит средний рост человека 170 см

При пользовании подручными средствами для определения угловых величин их помещают на расстояние 50 cм от глаза. Это расстояние выверено на протяжении многих десятилетий. На расстоянии 50 см от глаза винтовочный патрон и спички закрывают в проекции на цель углы, указанные на схеме 55.

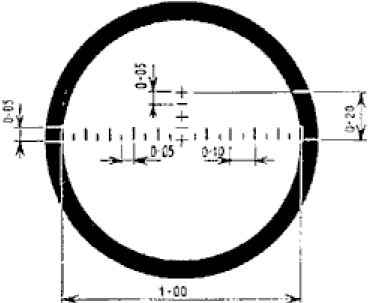

Схема 54. Промеры в тысячных сетки бинокля и перископа

От малой риски до большой риски (малые дистанции) накрывается угол 0,05 (пять тысячных);
от большой риски до большой риски накрывается угол 0,10 (десять тысячных).
Высота малой риски - 2,5 тысячных.
Высота большой риски - 5 тысячных.
Перекладины крестиков - 5 тысячных.

Схема 55

1 сантиметр обычной масштабной линейки (лучше, если она сделана из прозрачного материала) на расстоянии 50 см от глаза закрывает угол 20 тысячных; 1 миллиметр, соответственно, 2 тысячных (схема 56).

Схема 56

Предусмотрительные стрелки заранее определяют себе угломерную дистанцию в 50 см для возможного определения дистанций по угловым величинам подручных предметов. Обычно для этого отмеряют 50 см на винтовке и делают риску.
