>>> Перейти на полный размер сайта >>> Учебное пособие Слесарное дело§ 4. Номинальные, действительные и предельные размерыПри изготовлении деталей практически нельзя получить абсолютной точности размеров, но в этом и нет необходимости. Известно, что если отклонения размеров не выходят за определенные величины, то все детали с такими размерами будут одинаково годными для работы в машинах или механизмах. Во многих случаях нет необходимости добиваться высокой точности обработки, так как это увеличивает ее стоимость.
Размеры, указываемые на чертежах, бывают номинальные и предельные (рис. 74).

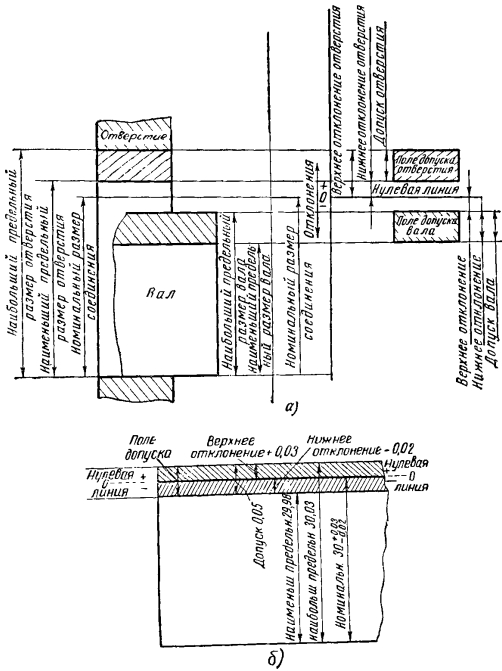

Рис. 74. Графическое изображение размеров и отклонений и допусков (а), пример обозначений (б) Номинальным размером называется размер, полученный из расчета на прочность, жесткость и т. п., исходя из конструктивных и технологических соображений, согласованный с соответствующим стандартом и проставляемый на чертежах. Номинальные размеры принимают по ГОСТ 6636—62, от них отсчитываются отклонения. Действительным размером называется размер, полученный в результате непосредственного измерения с наивысшей практически допустимой точностью.
Действительный размер готовой детали всегда будет отличаться от номинального, он бывает больше или меньше номинального. Однако разность между номинальным и действительным размерами не может превышать определенной величины. Предельными размерами называются два предельных значения размера, между которыми может колебаться действительный размер. Большее из них называется наибольшим предельным размером, меньшее — наименьшим предельным размером. Предельными размерами ограничиваются действительные размеры годных деталей, полученные измерением с допустимой погрешностью.
|
