Учебное пособие

Слесарное дело



§ 11. Развертывание

Отверстия, полученные сверлением, не отличаются высокой чистотой обработанной поверхности, точностью, поэтому их подвергают дополнительной обработке путем развертывания.

Развертывание можно производить как на сверлильных и токарных станках, так и вручную специальными инструментами, называемыми развертками.

Развертка в отличие от сверла и зенкера снимает очень не большой слой металла (припуск под развертку), в пределах десятых долей миллиметра.

Развертки изготовляют из стали марок У10А, У12А, 9ХС, Р9 и Р18.

Развертки, применяемые для станочного развертывания, называются машинными, а для ручного — ручными.

Обработка отверстий развертками позволяет получить точность 2—3-го классов и чистоту поверхности 7—9-го классов.

Отверстия 2-го класса точности диаметром более 6 мм обрабатывают двумя развертками: черновой и чистовой. Отверстия 3-го класса точности получают одной разверткой.

По своей конструкции и назначению развертки разделяются на следующие виды:

Развертки ручные цилиндрические изготовляются диаметром 3—50 мм и используются для обработки отверстий 2—3-го классов точности. Развертывание производится с помощью воротка.

Развертки машинные с цилиндрическим хвостовиком применяются для обработки отверстий 2—3-го классов точности. Они изготовляются диаметром 3—10 мм. Развертки закрепляются в самоцентрирующих патронах станков.

Развертки машинные с коническим хвостовиком изготовляются с диаметром от 10 до 32 мм и более короткой рабочей частью. Эти развертки закрепляются в шпинделе станка.

Развертки машинные насадные изготовляются диаметром 25—80 мм. Этими развертками обрабатываются отверстия 1-го класса точности.

Развертки машинные с квадратной головкой изготовляются диаметром 10—32 мм и предназначены для обработки отверстий по 2-му классу точности, закрепляются в патронах, допускающих покачивание и самоцентрирование разверток в отверстиях.

Развертки со вставными ножами (насадные) имеют то же назначение, что и предыдущие, и изготовляются диаметром 40—100 мм.

Развертки машинные, оснащенные пластинками из твердых сплавов, служат для обработки отверстий больших диаметров с высокой скоростью и большой точностью.

Для обработки цилиндрических отверстий применяются цилиндрические развертки, а для обработки конических отверстий— конические. По конструктивному признаку развертки подразделяются на цельные, у которых рабочая часть изготовляется из одного куска металла, и раздвижные, у которых рабочая часть делается отдельно и насаживается на оправку.

Цельные цилиндрические развертки делаются с правыми и левыми спиральными канавками, с прямым и спиральным зубом, диаметром от 3 до 50 мм.

Цилиндрическая ручная развертка состоит из трех частей: рабочей, шейки и хвостовика (рис. 185, а). В свою очередь рабочая часть развертки состоит из режущей и калибрующей частей. Режущая или заборная часть развертки делается в виде конуса и выполняет основную работу — снимает стружку в отверстии. Калибрующая часть является продолжением заборной части и имеет цилиндрическую форму, она почти не производит резания, а направляет развертку в отверстии. Канавки между зубьями образуют режущие кромки, в них размещается стружка.

Части и углы цельной ручной развертки

Рис. 185. Части и углы цельной ручной развертки (с), угловой шаг ручной и машинной разверток (б)

В целях предупреждения возникновения продольных рисок (граней) в обрабатываемом отверстии и достижения заданной чистоты поверхности и точности обработки зубья разверток разполагаются по окружности с неравномерным шагом. Если бы шаг развертки был равномерным, то при каждом повороте воротком зубья останавливались бы в одних и тех же местах, что неизбежно привело бы к получению волнистой поверхности. Поэтому при ручном развертывании применяются развертки с неравномерным шагом зубьев, а машинные развертки изготовляются с равномерным шагом зубьев (рис. 185, б). Число зубьев делается четным от 6 до 14.

При работе разверткой со спиральным зубом поверхность получается более чистая, чем при обработке с прямым зубом. Однако изготовление и особенно заточка разверток со спиральным зубом очень сложны, и поэтому такие развертки применяются только при развертывании отверстий, в которых имеются пазы или канавки.

Как конические, так и цилиндрические развертки изготовляются комплектами из двух или трех штук (рис. 186, а). В комплекте из двух штук одна развертка предварительная, а вторая чистовая. В комплекте из трех штук первая развертка черновая, или обдирочная, вторая — промежуточная и третья — чистовая, придающая отверстию окончательные размеры и требуемую чистоту.

Комплект из трех разверток

Рис. 186. Комплект из трех разверток (а), машинная развертка (б), раздвижная развертка (в)

Конические развертки работают в более тяжелых условиях, чем цилиндрические, поэтому у конических разверток на прямолинейных зубьях делаются поперечные прорези для снятия стружки не всей длиной зуба, что значительно уменьшает усилия при резании. Причем, поскольку черновая развертка снимает большой припуск, ее делают ступенчатой, в виде отдельных зубьев, которые при работе дробят стружку на мелкие части. На промежуточной развертке, которая снимает значительно меньшую стружку, прорези делаются меньше и другого профиля. Чистовая развертка никаких стружколомательных канавок не имеет.

У машинных разверток, применяемых при развертывании отверстий на станках, в отличие от ручных, рабочая часть более короткая (рис. 186, б). Кроме того, у них имеются некоторые конструктивные особенности, связанные с работой на более высоких скоростях резания и с большими напряжениями. Машинные развертки чаще всего делаются насадными со вставными ножами из твердых сплавов и раздвижными.

Раздвижные (регулируемые) развертки (рис. 186, в) применяются при развертывании отверстий диаметром от 24 до 80 мм. Они допускают увеличение диаметра на 0,25—0,5 мм.

Регулируемые развертки получили наибольшее распространение. Они состоят из корпуса, который служит довольно долго, и изготовляются из сравнительно недорогих конструкционных сталей и вставных ножей простой формы. Ножи делают из тонких пластинок, на них расходуется небольшое количество дорогостоящего металла. Их можно переставлять или раздвигать на больший диаметр, регулируя или затачивая до нужного размера. Когда ножи стачиваются и уже не обеспечивают надежного крепления, их заменяют новыми.

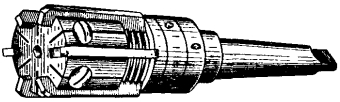

Для развертывания сквозных отверстий широко применяются разжимные развертки (рис. 187), ножи в которых крепятся или винтами, или в точно пригнанных пазах прижимаются к дну паза конусными выточками концевых гаек, или же винтами, разжимающими корпус.

Разжимная развертка

Рис. 187. Разжимная развертка

Элементы резания при развертывании приведены на рис. 188.

Элементы резания при развертывании

Рис. 188. Элементы резания при развертывании
