§ 3. Виды заклепочных соединений

Один или несколько рядов заклепок, расположенных в определенном порядке для получения неразъемного соединения, называется заклепочным швом.

В зависимости от характера и назначения заклепочного соединения заклепочные швы делятся на три вида: прочные, плотные и прочноплотные.

Прочный шов применяют для получения соединений повышенной прочности. Прочность шва достигается тем, что он имеет несколько рядов заклепок. Эти швы применяются при клепке балок, колонн, мостов и других металлических конструкций.

Плотный шов применяют для получения достаточно плотной и герметичной конструкции.

Соединения с плотным швом выполняют обычно холодной клепкой. Для достижения необходимой герметичности шва применяют различного рода прокладки из бумаги, ткани, пропитанные олифой или суриком, или подчеканку шва. Эти швы применяют при изготовлении резервуаров, не подвергающихся высоким давлениям (открытые баки для жидкости), некоторых других изделий.

Прочно-плотный шов применяют для получения прочного и вместе с тем непроницаемого для пара, газа, воды и других жидкостей соединения, например в паровых котлах и различных резервуарах с высоким внутренним давлением.

Прочно-плотные швы выполняют горячей клепкой при помощи клепальных машин с последующей подчеканкой головок заклепок и кромок листов.

В зависимости от характера расположения соединяемых деталей различают:

  • соединения внахлестку (рис. 203, а), в которых край одного листа накладывается на край другого;
  • соединения встык (рис. 203, б), которые характеризуются тем, что соединяемые детали своими торцами плотно примыкают друг к другу и соединяются с помощью одной или двух накладок (рис. 203, в).

Соединения и заклепочные швы

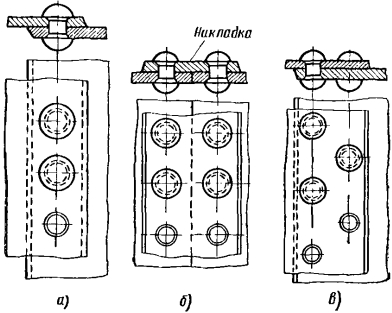

Рис. 203. Соединения и заклепочные швы:
а — внахлестку однорядный, б — встык с накладкой двухрядный, в — внахлестку двухрядный шахматный

В каждом заклепочном соединении заклепки располагают в один, два и более рядов. В соответствии с этим заклепочные швы делятся на однорядные, двухрядные, многорядные, параллельные и шахматные.
