Учебное пособие

Слесарь-лекальщик



7. Инструменты для проверки углов и конусов

Для проверки углов, образованных двумя взаимно пересекающимися плоскостями, пользуются угольниками, угловыми универсальными инструментами и калибрами.

В практике чаще всего встречаются прямые углы (90°) и несколько реже углы, равные 120, 60, 45, 30°. Остальные углы встречаются редко и их проверяют универсальными инструментами, называемыми угломерами, синусными линейками, угловыми мерами и т. д.

Прямые углы проверяют угольниками. Угольники изготовляются по ГОСТ 3749-47 шести типов (фиг. 23).

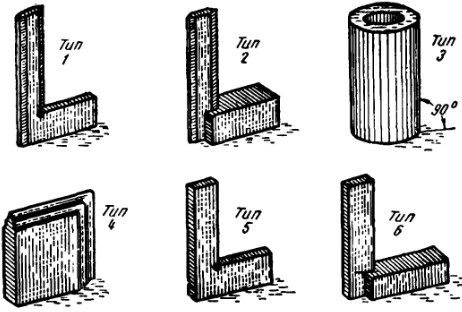

Фиг. 23.
Типы угольников.

Лекальные угольники (тип 1, 2, 4) отличаются от других угольников тем, что края длинной стороны их скошены с обеих сторон. Скосы дают возможность точнее обработать угольник; таким угольником удобнее определять отклонения в углах проверяемого изделия по методу световой щели, т. е. на просвет.

Простые угольники (тип 5) служат для проверки неточных изделий.

Такие угольники изготовляются из одного куска материала и имеют обе стороны одинаковой толщины.

Угольники с полкой (аншлажные, тип 2, 6) отличаются от лекальных и простых угольников тем, что короткая сторона их толще длинной. Они предназначены для проверки прямоугольности при установке изделия на проверочной плите. Для этой же цели применяются и цилиндрические угольники (тип 3). Аншлаг или полка придают аншлажным угольникам устойчивость при проверке изделий.

Согласно ГОСТ 3749-47 угольники выпускаются следующих размеров: 50x32; 63x40; 80x50; 100x63; 125x80; 160x100; 200x125; 250x160; 315x200; 400x250; 500x315; 630x400; 800x500; 1000x630; 1250x800; 1600x1000 и 2000x1250 мм.

Все угольники с размером большей стороны до 500 мм изготовляются из цементируемой стали и подвергаются цементации и закалке, или из инструментальной стали и закаливаются до твердости 58—60 единиц по Роквеллу (шкала С).

Существует четыре класса точности угольников: нулевой, первый, второй и третий. Точность изготовления угольников соответственно их классам возрастает как 1; 2; 5; 10. Угольники нулевого класса точности служат для особо точных работ. К этому классу точности чаще всего относятся лекальные угольники. Угольники первого класса применяют для обыкновенных инструментальных работ, второго и третьего классов — для обычных и грубых работ в машиностроении.

Большей частью угольником определяются отклонения изделия на просвет, но иногда для определения величины отклонения пользуются щупами.

Для проверки углов больше или меньше 90° пользуются угловыми калибрами (шаблонами). Еще до настоящего времени в промышленности применяется для сравнения и переноса размеров углов универсальный калибр, называемый малкой. Малка состоит из двух линеек, соединенных винтом. При ослаблении винта линейки могут устанавливаться под нужным углом.

Более совершенными инструментами являются инструменты для абсолютных измерений углов, называемые угломерами.

Угломеры с нониусом служат для измерения и вычерчивания углов при разметке. Угломеры изготовляют двух разновидностей: транспортирные и универсальные.

Транспортирный угломер завода «Красный инструментальщик» (фиг. 24) состоит из полудиска 1 с прикрепленной к нему неподвижной линейкой 2. К полудиску при помощи оси и зажимного винта 5 прикреплена подвижная линейка 4. В прорези полудиска помещено приспособление для микрометрической подачи подвижной линейки с нониусом 3. При помощи специального хомутика 8 к подвижной линейке прикрепляют добавочный угольник 9.

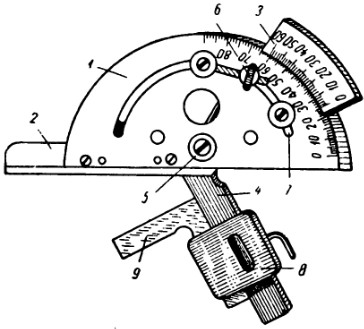

Фиг. 24.
Транспортирный угломер:
1 — полудиск; 2 — неподвижная линейка; 3 — нониус, 4 — подвижная линейка; 5 и 7 — винты; 6 — винт микрометрической подачи; 8 — хомутик; 9 — добавочный угольник.

Пользуются транспортирным угломером следующим образом.

Освобождают при помощи винта 5 подвижную линейку и приблизительно устанавливают на нужный угол по нулевому делению нониуса. После этого закрепляют винт 6 приспособления для микрометрической подачи нониуса и угломер окончательно устанавливают по нониусу при помощи приспособления для микрометрической подачи. После окончательной установки нониуса закрепляют зажимной винт 5. При измерении углов более 90° добавочный угольник 9 с хомутиком 8 удаляются.

Отсчет показаний угломера производят по шкале, нанесенной на полудиске, и нониусу.

Сначала смотрят, какой штрих шкалы полудиска прощел нулевой штрих нониуса (фиг. 25). Величина угла в градусах равна численному значению этого штриха. Чтобы установить число минут, омотрят, какой штрих нониуса точнее всего совпадает с каким-либо штрихом шкалы полудиска. Порядковый номер этого штриха нониуса показывает число минут в измеряемом угле, содержащихся сверх целого числа градусов, определенного ранее.

Фиг. 25.
Нониус угломера.

Транспортирным угломером можно измерять все углы в пределах от 0 до 180°. Цена деления нониуса такого угломера обычно равна двум минутам.

Универсальный угломер (фиг. 26) в отличие от транспортирного, служит для измерения углов от 0 до 360°. Обычно нониус универсального угломера имеет цену деления пять минут.

Фиг. 26.
Универсальный угломер:
1 и 2 — диски; 3 и 4 — линейки; 5 — гайка; 6 — нониус.

При измерении универсальным угломером поступают следующим образом. Отпускается центральная гайка 5, угломер накладывается на изделие и поворотом дисков 1 и 2 друг относительно друга линейки 3 и 4 устанавливаются до прилегания к поверхности изделия без просвета. Во избежание нарушения замера центральная гайка затягивается и угломер снимается с изделия для производства отсчета.

Нониус 6 универсального угломера устроен несколько иначе, чем нониус транспор-тирного угломера. Деления располагаются вправо и влево от нулевого деления. При совпадении нулевых делений шкалы основного диска 1 и нониуса 6 линейки располагаются параллельно друг к другу.

При определении числа минут отсчет ведется по стороне нониуса, лежащей по ходу отсчета. Например, если целое число градусов отсчитывалось по шкале диска справа налево, то отсчет числа минут ведут по делениям, лежащим левее нуля нониуса. Число минут определяют так же, как и на транспортирном угломере. На фиг. 27 показаны примеры применения универсального угломера.

Фиг. 27.
Примеры применения универсального угломера.

Другая конструкция универсального угломера (угломер Семенова) приведена на фиг. 28. Он состоит из подвижного сектора/с закрепленной на нем линейкой 3 и измерительной планки 5, с которой соединен нониус 2. При повороте планки относительно сектора угол между ее гранью и гранью линейки 3 указывается нулевым делением нониуса. Прижим 4 фиксирует положение рабочих граней угломера.

Фиг. 28.
Угломер конструкции Семенова.

При помощи хомутика 9 к рабочей грани планки закрепляется угольник 8 и три помощи хомутика 7 к угольнику крепится линейка 6. Угольник и линейка увеличивают универсальность угломера и дают возможность производить измерения углов от 0 до 320°.

В изображенном на фиг. 28 положении можно производить измерения углов в пределах от 0 до 50°. Для измерения углов от 140 до 230° необходимо снять линейку. Если вместо угольника установить линейку, то в таком положении угломер позволит проверять углы в пределах от 50 до 140°. При снятых угольнике и линейке производятся измерения углов от 230 до 320°.
