15.3. Аппаратура управления и защиты шлифовальных станков

Для снятия напряжения при длительных перерывах в работе применяют рубильники, расположенные в цеховых распределительных шкафах, с помощью которых вручную отключают электросеть, т. е. прерывают подачу гока. Для пуска электродвигателей станка, включения цепей управления и сигнализации обычно применяют пакетные переключатели. Для включения местного освещения и некоторых злементов управления применяют тумблеры, имеющие подпружиненный контакт.

На панелях управления станков применяют контакты кнопочных элементов, в которых при нажатии на кнопку подпружиненные подвижные контакты замыкают (или размыкают) неподвижные.

В шкафах электроавтоматики устанавливают авюматические переключатели, которые отключают сеть при возрастании тока за допустимые пределы. Ввод в работу автоматических переключателей осуществляют вручную.

Для ограничения хода столов, суппортов, бабок, выдачи команд управления, реверсирования или регулирования скорости движения применяют путевые переключатели, которые могут быть контактными или бесконтактными, иметь различные конструктивные исполнения.

Для защиты электрооборудования от перегрузки и короткого замыкания в цепи применяют плавкие вставки, предохранители, тепловые реле и другие реле, обеспечивающие надежную защиту. В качестве плавких предохранителей на случай короткого замыкания в цепи используют калиброванную проволоку или пластинку, помещенные в резьбовые пробки. При нагревании проволока или пластина расплавляется, что приводит к разрыву цепи. Рабочим элементом теплового реле является биметаллическая пластинка, которая за счет разницы коэффициентов линейного расширения материалов при нагревании изгибается и при значительных тепловых перегрузках размыкает электрическую цепь.

Для выявления принципа работы электрооборудования станка и выявления связей между его элементами используют принципиальные электрические схемы. На этих схемах отдельные элементы имеют определенные обозначения, обычно буквенно-цифровые коды и графические символы. Введены обозначения для линий электрической связи: общее обозначение, цепь из двух линий, трехфазная четырехпроводная система, экранированные линии и т. д. Приняты обозначения для постоянного и переменного тока, переменного тока с указанием частоты и числа фаз, регулируемых и нерегулируемых резисторов, катушек индуктивности без сердечника и с сердечником, конденсаторов, кнопок с нормально открытым (НО) и нормально закрытым (НЗ) контактами, переключателей трехполюсных, электромагнитов, плавких предохранителей, трансформаторов, измерительных приборов и других элементов.

Принципиальная электрическая схема (рис. 15.5) содержит основные элементы, обеспечивающие работу трех асинхронных электродвигателей M1, М2, М3, питание лампы EL местного освещения, лампы HL для индикации напряжения в цепи, питание электромагнитной муфты VC и тормозной муфты КТ.

Рис. 15.5. Принципиальная электрическая схема станка

В схеме применены следующие элементы: вводной автоматический переключатель QF1, автоматический переключатель QF2 местного освещения зоны резания, переключатель QF3 электродвигателя M1, реверсивный переключатель QF4 электродвигателя М2, плавкие предохранители FV1 и FV2, кнопки SB1, SB2, SB3, SB4, SB5, магнитные пускатели KM1, КМ2, реле времени КТ, трансформаторы ТС1 и ТС2, селеновый выпрямитель VC, тепловые реле FR3, FR4, FR5.

Перед пуском станка необходимо проверить целостность плавких предохранителей FV1 и FV2, положение толкателей тепловых реле FR3, FRA, FR5 (кнопки следует утопить), обеспечивающих защиту электродвигателей M1, М2, М3 от перегрева при перегрузке и длительной работе.

Вводный автоматический переключатель QF1 обеспечивает подключение станка к сети трехфазного тока А, В, С. Электродвигатели М2 и М3 включаются кнопками SB1 и SB2 через магнитные пускатели КМ1 и КМ2. При нажатии на кнопку SB3 (общий стоп) и при срабатывании аварийного переключателя SB4 разрывается цепь питания пускателей и отключаются все три двигателя. Одновременно с электродвигателем М2 может работать электродвигатель M1, который включается переключателем QF3. Ускоренный останов электродвигателя М2 после отключения от сети осуществляется тормозной муфтой, питание к которой подает по цепи нормально замкнутый контакт магнитного пускателя КМ1, нормально открытый контакт реле времени КТ, селеновый выпрямитель VC. Настройка реле времени КТ определяет продолжительность работы электромагнитной муфты VC.

Типовая принципиальная электрическая схема включения асинхронного двигателя М приведена на рис. 15.6. Вводный переключатель Q подключается к грехфазной цепи. Плавкие предохранители F служат для защиты от короткого замыкания и обеспечивают разрыв цепи при недопустимой перегрузке.

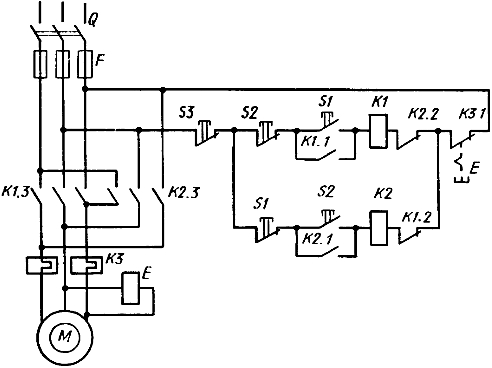

Рис. 15.6. Схема включения асинхронного электродвигателя

Кнопки управления S1, S2, S3 и магнитные пускатели К1, К2, КЗ предназначены для включения электродвигателя при вращении по часовой или против часовой стрелки и торможение двигателя при включении электромагнита Е тормозного устройства.
