14.2. Геометрические и конструктивные элементы режущих инструментов

В процессе резания лезвие режущего инструмента контактирует с поверхностями заготовки и срезаемого с нее слоя материала. Поверхность 1 лезвия инструмента, контактирующая в процессе резания со срезаемым слоем и стружкой, называется передней поверхностью (рис. 14.2).

Поверхность 4 лезвия инструмента, контактирующая в процессе резания с поверхностями заготовки, называется задней поверхностью лезвия. Кромка лезвия инструмента, образуемая пересечением передней и задней поверхностей, называется режущей кромкой 2.

Рис. 14.2, Геомефические элементы токарного резца: 1 — передняя поверхность лезвия А_T, 2 — главная режущая кромка К; 3 — вспогательная режущая хромка К'; 4 — главная задняя поверхность лезвия А_α; 5 — вспомогательная задняя поверхность лезвия А'_α; 6 — вершина лезвия

Различают главную 2 и вспомогательную 3 режущие кромки: часть режущей кромки, формирующая большую сторону сечения срезаемого слоя, называется главной режущей кромкой; часть режущей кромки, формирующая меньшую сторону сечения срезаемого слоя, называется вспомогательной режущей кромкой. Соответственно задняя поверхность 4 лезвия инструмента, примыкающая к главной режущей кромке, носит название главной задней поверхности; а задняя поверхность 5 лезвия инструмента, примыкающая к вспомогательной режущей кромке, — вспомогательной задней поверхностью. Участок режущей кромки в месте пересечения двух задних поверхностей носит название вершины 6 лезвия или просто вершины.

Конструкция режущего инструмента и геометрия его режущего лезвия могут быть достаточно сложными и разнообразными. Однако среди множества геометрических параметров лезвия инструмента есть важнейшие, определяющие условия работы инструмента: передний угол γ, задний угол α, угол заострения β. Строгое определение этих углов дается в ГОСТ 25762—83 «Обработка резанием. Термины, определения и обозначения общих понятий». Эти определения требуют введения ряда дополнительных понятий. Так, угол между передней поверхностью лезвия и основной плоскостью называется передним углом γ, где под основной понимается плоскость, проведенная через рассматриваемую точку режущей кромки перпендикулярно направлению скорости главного движения резания. Угол между задней поверхностью лезвия и плоскостью резания называется задним углом α, a плоскость, касательную к режущей кромке в рассматриваемой точке и перпендикулярную основной плоскости, — плоскостью резания. Угол между передней и задней поверхностями лезвия называют углом заострения β (рис. 14.3).

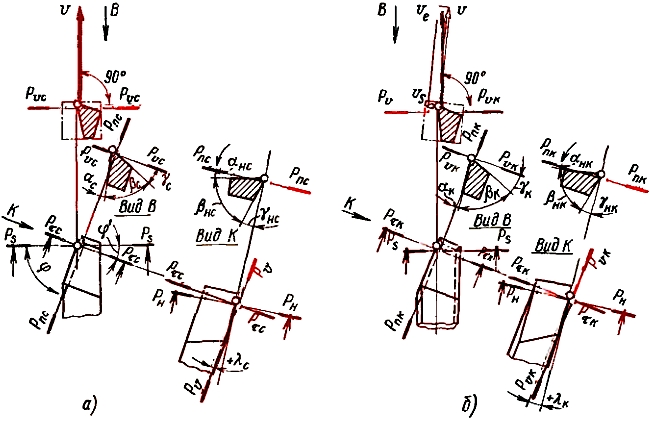

Рис. 14.3. Координатные плоскости, углы и элементы лезвия при точении в статической (а) и кинематической (6) системах координат

Величины указанных углов могут быть заданы или определены в различных секущих плоскостях. Соответственно названиям секущих плоскостей углам дополнительно присваиваются названия — главные, нормальные и т. д. Главные углы—главный передний угол, главный задний угол, главный угол заострения — определяют в главной секущей плоскости, перпендикулярной линии пересечения основной плоскости и плоскости резания. Нормальные углы определяют в плоскости, перпендикулярной режущей кромке в рассматриваемой точке и называемой нормальной секущей плоскостью.
