Учебное пособие

Шлифовальные работы

13.9. Маркировка шлифовальных кругов

На одной из сторон шлифовального круга водостойкой краской наносят условное обозначение, называемое маркировкой круга Для инструментов диаметром менее 40 мм характеристика наносится на этикетке, наклеиваемой на коробку.

Маркировка круга должна содержать: код круга по общесоюзному классификатору продукции (ОКП); сокращенное наименование завода-изготовителя или его товарный знак (марку); типоразмер круга по ГОСТ 2424—83 (на кругах диаметром 250 мм и более); марку шлифовального материала; зернистость и ее индекс; степень твердости; номер структуры; марку связки (на кругах диаметром 50 мм и более, кроме кругов ЧК50 x 25 мм); рабочую окружную скорость (для кругов диаметром 150 мм и более); класс точности инструмента; класс неуравновешенности (на кругах диаметром 250 мм и более и высотой 6 мм и более); номер маршрутного листа.

Круги для скоростного шлифования должны иметь на торце по диаметру одну красную полосу (для скоростей 50 м/с) или две красные полосы (для скоростей 65 м/с при внутреннем шлифовании). На высокопористых кругах наносят дополнительные обозначения для зернистости наполнителя.

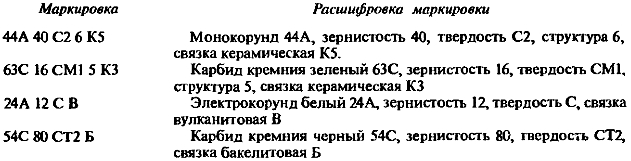

При маркировке условные обозначения располагают в определенной последовательности (рис. 13.5; 13.6). Иногда делают сокращенную маркировку шлифовальных кругов, приведенную ниже.

Выбор характеристики кругов для заточки и шлифования режущих инструментов проводят с учетом рекомендаций (табл. 13.15). Приведенные общие рекомендации по выбору характеристики абразивных и алмазных кругов на практике должны уточняться в зависимости от условий и режима работы. Приходится учитывать большое количество различных факторов, в частности вид шлифования, конструкцию и габариты шлифуемой детали и используемого оборудования, марку и физико-механические свойства обрабатываемого материала, величину припуска и требования к шероховатости и точности обрабатываемых поверхностей, размеры зоны контакта и т. п.

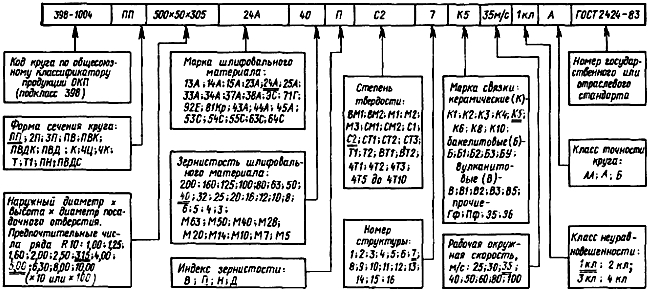

Рис. 13.5. Условное обозначение характеристики шлифовального круга и схема расшифровки

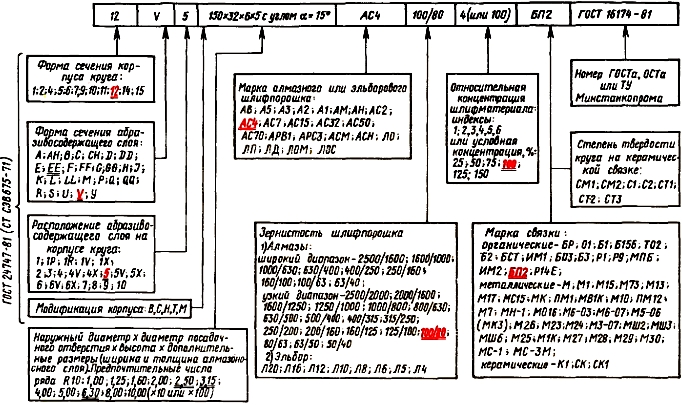

Рис. 13.6. Условное обозначение характеристики алмазного или эльборового круга и схема расшифровки

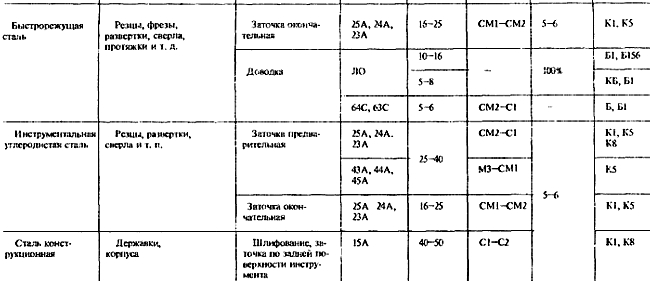

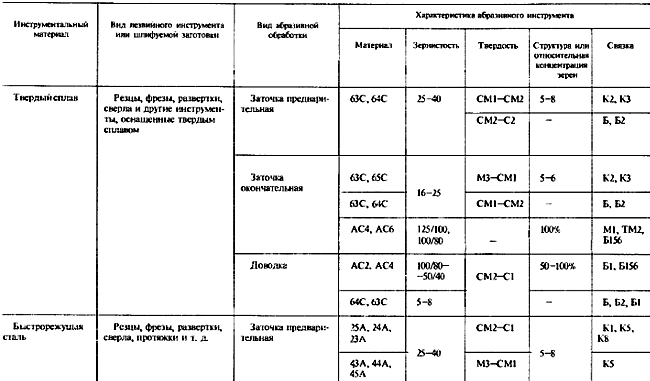

13.15. Выбор характеристики абразивных инструментов
для заточки и шлифования режущих инструментов
