Учебное пособие

Шлифовальные работы

1.5. Подготовка абразивного инструмента к работе

Перед установкой круга на станок следует убедиться, что он прошел необходимый контроль и испытания на механическую прочность. Прежде всего круг подвергают визуальному осмотру для проверки на отсутствие сколов, трещин, раковин или других дефектов. Шлифовальные круги, имеющие трещины, при простукивании в подвешенном состоянии издают дребезжащий звук. Круги, не имеющие трещин, издают при простукивании чистый звук.

Характеристика кругов должна быть отражена в его маркировке. Иногда повторно проверяют твердость круга с помощью стандартных методик на пескоструйном приборе, твердомере или по частоте собственных колебаний, измеряемой прибором «Звук».

Абразивные инструменты закрепляют на станке одним из способов, предусмотренных ГОСТ 2270—78, в зависимости от типа станка и формы инструмента. Некоторые из способов крепления приведены на рис. 1.13, Крепление кругов на шпинделе, оправке или переходных фланцах должно быть надежным и не создавать в инструменте недопустимых напряжений. Для равномерного распределения давления на круг прижимных поверхностей фланцев между ними устанавливают прокладки из картона, резины или других материалов.

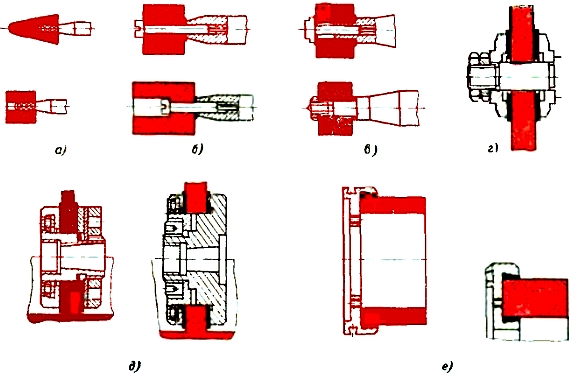

Рис. 1.13. Способы крепления абразивных инструментов: а — на шпильке, б — на винте, в — на шпинделе винтом или гайкой, г — на шпинделе или оправке с помощью фланцев, д — на переходных фланцах, е — наклеивание на переходных фланцах

Рабочая поверхность кругов перед их эксплуатацией подвергается правке, которая приводит инструмент в работоспособное состояние, т. е. в такое состояние, при котором инструмент способен выполнять обработку в заданных условиях с установленными требованиями.

Применяют три способа правки: обтачиванием алмазными карандашами, резцами, иглами, гребенками и т. п.; обкатыванием твердосплавными, металлическими дисками и звездочками; шлифованием алмазными роликами или абразивными кругами высокой твердости.

При установке круга на станок надо обеспечить уравновешивание (или балансировку) круга для устранения динамических нагрузок на подшипники шпинделя, которые возникают при вращении неуравновешенного круга (имеющего дисбаланс). Обычно ограничиваются статической балансировкой кругов (совместно с крепежными фланцами) на специальных балансировочных станках и стендах.

Наиболее часто балансировку проводят изменением положения сухарей («корректирующих масс») перемещением их в кольцевой выточке фланца. Иногда балансировку шлифовального круга проводят непосредственно на шлифовальном станке в динамическом режиме с помощью специальных устройств.
