Учебное пособие

Шлифовальные работы

4.4. Технологические базы

Число возможных перемещений твердого тела в пространстве равно шести: трем возможным перемещениям вдоль неподвижных координатных осей и трем возможным поворотам вокруг этих осей или параллельных им. Придание заготовке или изделию требуемого положения относительно выбранной системы координат называется базированием. Процесс базирования заготовки или изделия называется установкой.

Приложение сил и пар сил к заготовке или изделию для обеспечения постоянства их положения, достигнутого при базировании, называется закреплением. Следовательно, для обеспечения неподвижности заготовки или изделия в выбранной системе координат необходимо иметь шесть опорных точек, обозначаемых специальными знаками, которые обеспечивают шесть двусторонних геометрических связей. Три точки (рис. 4.1) определяют установочную плоскость (накладывают связь на одно поступательное перемещение вдоль оси Z и поворот вокруг осей X и Y), две точки определяют направляющую плоскость (накладывают связь на перемещение вдоль осей X и Y и поворот вокруг оси Z) и одна точка находится в опорной плоскости (накладывает связь на перемещение вдоль оси Y).

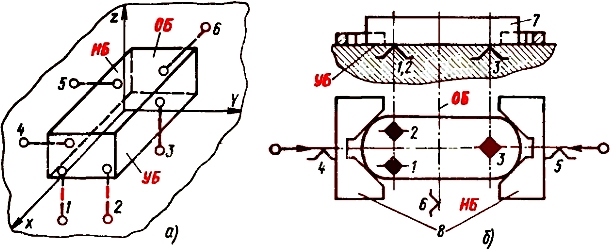

Рис. 4.1. Схема базирования (а) и установки (6) заготовки на шесть опорных точек: 1—6 — двусторонние связи по опорным точкам, 7 — заготовка, 8 — губки тисков, УБ — установочная база, НБ — направляющая база, ОБ — опорная база

Поверхность (или выполняющее ту же функцию сочетание поверхностей, осей, точек), принадлежащая заготовке или изделию и используемая для базирования, называется базой. База, лишающая заготовку или изделие трех степеней свободы — перемещения вдоль координатной оси и поворота вокруг двух осей, называется установочной. База, лишающая заготовку или изделие двух степеней свобода —перемещения вдоль одной координатной оси и поворота вокруг другой оси, называется направляющей. База, лишающая заготовку или изделие одной степени свободы — перемещения вдоль одной координатной оси или поворота вокруг оси, называется опорной. База, лишающая заготовку или изделие четырех степеней свободы-перемещений вдоль двух координатных осей и поворотов вокруг этих осей, называется двойной направляющей, а лишающая заготовку или изделие двух степеней свободы — перемещений вдоль двух координатных осей, двойной опорной.

База заготовки или изделия в виде реальной поверхности, разметочной риски или точки пересечения рисок называется явной, а в виде воображаемой плоскости, оси или точки — скрытой. Точка, символизирующая одну из связей заготовки или изделие с выбранной системой координат, называется опорной точкой. Схема расположения опорных точек на базах заготовки или изделия называется схемой базирования. Все многообразие поверхностей деталей сводят к четырем видам:

1. исполнительные поверхности, с помощью которых деталь выполняет свое служебное назначение;
2. основные базы, с помощью которых определяется положение детали в изделии;
3. вспомогательные базы, с помощью которых определяется положение присоединяемых деталей относительно данной;
4. свободные поверхности, не соприкасающиеся с поверхностями других деталей. База, выбранная при проектировании изделия, технологического процесса изготовления или ремонта этого изделия, называется проектной базой, а фактически используемая в конструкции при изготовлении или ремонте изделия, действительной.

Отклонение фактически достигнутого положения заготовки или изделия при базировании от требуемого называется погрешностью базирования. Отклонение фактически достигнутого положения заготовки или изделия при установке от требуемого называется погрешностью установки.

По назначению различают несколько видов баз: конструкторскую, используемую для определения положения детали (или сборочной единицы) в изделии; вспомогательную— конструкторскую базу, принадлежащую данной детали (или сборочной единице) и используемую для определения положения присоединяемого к ним изделия; технологическую, используемую для определения положения заготовки (или изделия) в процессе изготовления или ремонта; измерительную, используемую для определения относительного положения заготовки (или изделия) и средства измерения.

Для обеспечения контакта между поверхностями заготовки и опорными точками необходимо приложить зажимные усилия, которые рекомендуется располагать против опорных точек.

Приняты условные графические обозначения технологических баз, опор и зажимных устройств, которые позволяют на операционных эскизах технологических процессов изображать вид установки заготовки на каждой операции. В табл. 4.1 приведены некоторые примеры выполнения схем установки заготовок на станках.

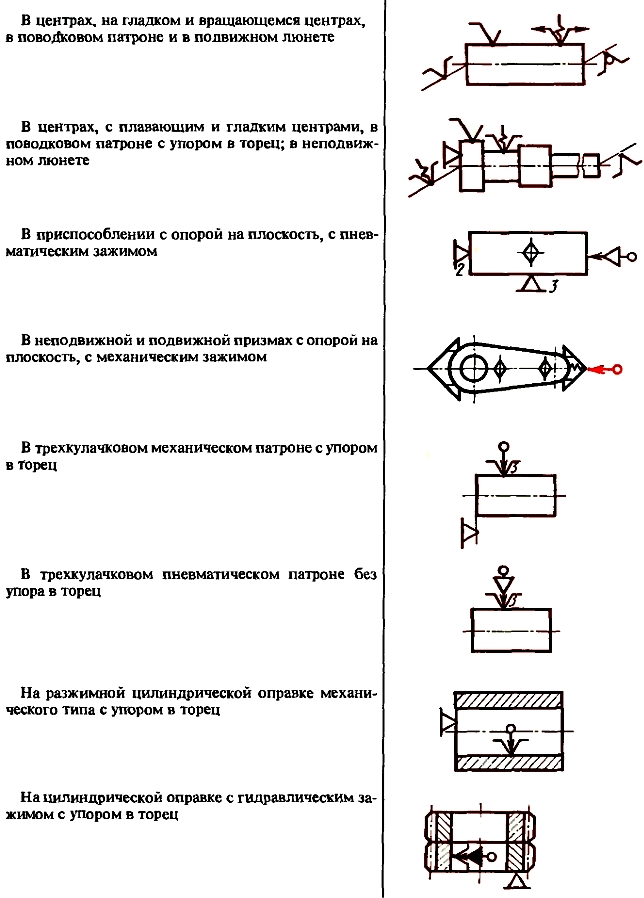

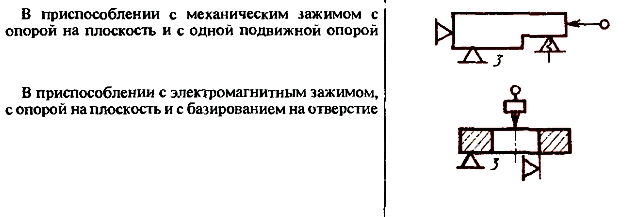

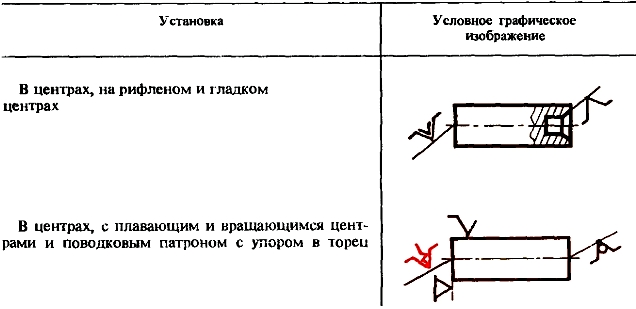

4.1. Схемы установок заготовок
