§ 35. Противопожарный водопровод

Монтируют следующие виды противопожарного водопровода: с пожарными кранами, автоматические (спринклерные и дренчерные) и полуавтоматические системы.

Водопровод с пожарными кранами применяют в зданиях из трудносгораемых и сгораемых материалов с постоянным присутствием людей, которые могут обнаружить пожар и принять меры по его ликвидации до приезда пожарной команды. Он состоит из тех же элементов, что и хозяйственно-питьевой водопровод, но в связи с повышенными требованиями к надежности подачи воды и быстродействию системы имеет некоторые особенности. Сети такого водопровода кольцевые.

Для монтажа систем используют стальные трубы и арматуру, рассчитанные на рабочее давление не менее 0,9 МПа. Объединенный хозяйственно-противопожарный водопровод монтируют из стальных оцинкованных труб. Пластмассовые трубы применять запрещено. В установках для повышения давления обязательно предусматривают резервные насосные афегаты.

Водоразборной арматурой служат пожарные краны, состоящие из пожарного вентиля, конструкция которого аналогична конструкции обычного вентиля, рукава (шланга), металлического пожарного ствола (брандспойта), головок для соединения рукава со стволом и вентилем. Пожарные краны обычно применяют диаметрами 50,65 мм.

Пожарные рукава длиной 10 и 20 м изготовляют из пеньки и для увеличения их прочности, герметичности, долговечности покрывают резиной. Пожарный ствол с одной стороны заканчивается соединительной головкой, а с другой — наконечником. Диаметр выходного отверстия наконечника (спрыск) — 16, 18, 19 или 22 мм.

Пожарные краны размещают в шкафах с остекленной дверцей (рис. 66). Рукав кладут на поворотную полку или наматывают на катушку, которая поворачивается на кронштейне. Шкафы располагают так, чтобы ось пожарного вентиля находилась на высоте 1,35 м над полом.

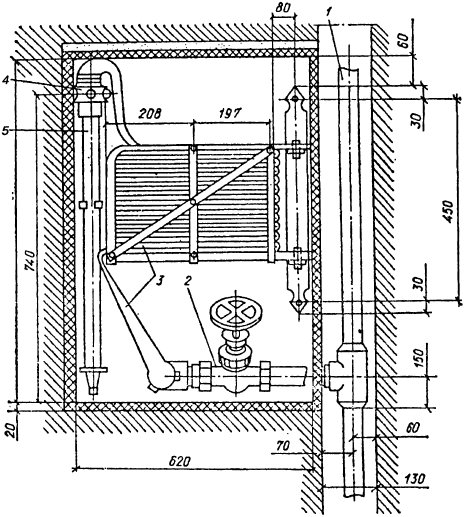

Рис. 66. Внутренний пожарный кран:
1 — стояк; 2 — вентиль; 3 — рукав; 4 — ствол (брандспойт); 5 — головка (быстросмыкающаяся полугайка)

В пожарных шкафах производственных, вспомогательных и общественных зданий рядом с пожарным краном размещают два огнетушителя. При расчетном количестве струй три и более допускается устанавливать два пожарных крана в одном шкафу — спаренные пожарные краны.

Автоматические спринклерные и дренчерные системы гасят очаг пожара без участия человека с одновременной подачей сигнала пожарной тревоги. Такие системы устанавливают в помещениях, где огонь может возникнуть и быстро распространиться (помещения книгохранилищ, библиотек и т. д.) (рис. 67).

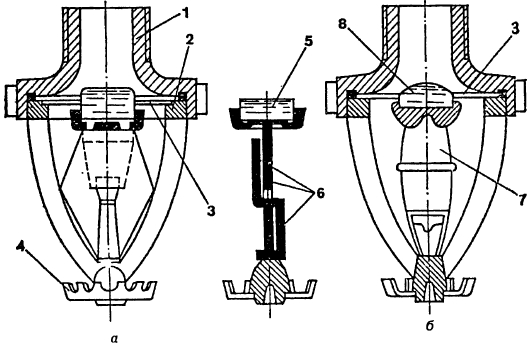

Рис. 67. Спринклеры:
а — типа СП-2; б — «бульб-спринклер»; 1 — штуцер; 2 — бронзовое кольцо с упорной дужкой; 3 — диафрагма; 4 — дефлектор; 5,7 — стеклянный клапан; 6 — легкоплавкий замок; 8 — стеклянная колбочка

Автоматические спринклерные системы состоят из водо-питателей, в которые входят наружная сеть, гидропневматический и водонапорный баки; подводящих трубопроводов, контрольно-сигнального клапана (КСК); спринклерной сети, включающей в себя подающие и распределительные трубопроводы; спринклерных оросителей (спринклеров). Контрольно-сигнальный клапан и трубопроводы за ним образуют секцию, которую можно быстро отключить для ремонта.

Спринклеры, вскрывающиеся при повышении температуры и заливающие очаг пожара, состоят из штуцера с рамой и розеткой, диафрагмы с отверстием, которое закрывается стеклянным клапаном. Клапан прижат к отверстию термочувствительным замком, который состоит из трех пластинок, спаянных легкоплавким припоем. При возникновении пожара припой под действием температуры плавится, замок распадается, давление воды выбивает клапан, вода, ударяясь о розетку, разбрызгивается и орошает площадь до 12 м². Из всех установленных спринклеров вскрывается только их часть, расположенная над очагом пожара.

Автоматические дренчерные системы по конструкции аналогичны спринклерным. В качестве оросителей в них используются дренчеры — устройства, аналогичные спринклерам, но без клапана и термочувствительного замка. Вода подается в дренчеры по распределительному трубопроводу при открытии клапана группового действия, который управляется спринклером, установленным на побудительном трубопроводе. При возникновении пожара спринклер вскрывается, групповой клапан открывается и вода, поступающая через все дренчеры, заливает очаг пожара.

Полуавтоматические дренчерные системы дистанционного действия включаются людьми при возникновений пожара или опасности его распространения. Такие системы устроены так же, как автоматические дренчерные, но не имеют побудительного трубопровода и клапана группового действия. Пуск системы осуществляется задвижкой с электроприводом или обычной задвижкой, находящейся в узле управления.
