Учебное пособие

Слесарь - сантехник



§ 44. Системы канализации промышленных и общественных зданий

На промышленных предприятиях предусматривается хозяйственно-бытовая и производственная система канализации. Санитарные приборы в промышленных зданиях группируются в душевых, умывальных, уборных, комнатах личной гигиены и т. д.

Душевые помещения, где возможно значительное загрязнение пылью и влагой, оборудуют кабинами с поддонами. Если кабины расположены в помещениях с влагонепроницаемыми полами, то поддоны не устанавливают. Вода из кабины собирается лотком с трапом. При большом количестве душей применяют прямоугольные и круглые установки, что позволяет уменьшить площадь помещения и длину канализационных и водопроводных сетей.

Вся арматура — смесители, выпуски, трапы — компактно размещается в колонке. При групповой установке могут быть применены групповые смесители, подающие воду в 2—10 душей. Для уборки помещения в душевой предусматривается поливочный кран.

Умывальные оборудуются индивидуальными умывальниками размером 500 x 420 или 600 x 450 мм. Чтобы уменьшить занимаемую площадь, применяют круглые умывальники на 5—8 мест. На производствах и в столовых используют групповые умывальники. Для повышения удобства пользования в умывальниках устанавливается арматура с ножным пуском. Температуру воды в этом случае регулируют групповым смесителем.

Ножные ванны размещают в умывальных, гардеробных, преддушевых. Такая ванна представляет собой керамическую чашу, установленную на полу. Вода в нее подается через смеситель и отводится выпуском, к которому присоединяется гидрозагвор. Иногда в качестве ножной ванны используется мойка, установленная на 0.3—0,35 м от пола.

Питьевые фонтанчики, автоматы газированной воды, сатурраторы служат для снабжения питьевой водой.

Напольные фонтанчики представляют собой керамическую чашу, на борту которой установлен излив. Чаша смонтирована на постаменте, внизу которого размещена педаль ножного пускового устройства. Постоянная высота струи в фонтанчике при изменении давления в водопроводной сети поддерживается регулятором давления. Неиспользованная вода через выпуск и гидрозатвор отводится в канализацию.

Настенный фонтанчик делают в виде керамической чаши, на которой смонтированы излив, пусковой кран и выпуск. Внутри чаши размещены регулятор давления и гидрозатвор. Настенные фонтанчики могут оборудоваться и ножным пусковым устройством.

Уборные оборудуют унитазами, напольными чашами и писсуарами.

Напольные чаши по конструкции аналогичны унитазам, но дополнительно оборудуются подставками для ног (рис. 81).

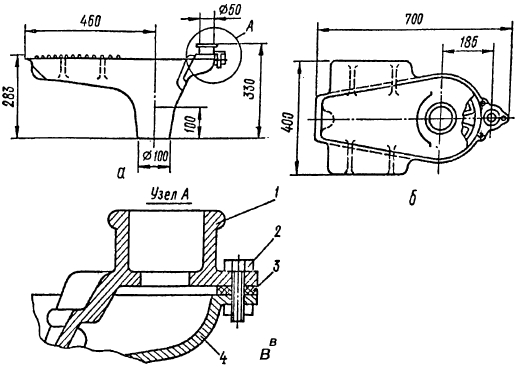

Рис. 81. Чаша чугунная эмалированная напольная:
а — вид сбоку; б — вид сверху; в — узел А в разрезе; 1 — корпус; 2 — сифон; 3 — водораспределительное устройство; 4 — патрубок подвода воды

Некоторые конструкции чаш имеют боковые стенки, придающие им устойчивость и прочность. Напольные чаши, устанавливаемые в полу, выполняют в виде поддона с выпускным отверстием и оборудуют смывными бачками или смывными кранами. В зданиях, где напольные чаши интенсивно используются (вокзалы, аэропорты), применяют автоматические бачки.

Писсуары, устанавливаемые в мужских уборных, представляют собой чашу, закрепленную на стене (настенные писсуары) или в полу (уриналы). В одноэтажных зданиях устраивают лотковые писсуары в виде стен, облицованных керамической плиткой на высоту не менее 1,5 м от пола. Внизу стены установлен сборный лоток с трапом. Загрязненная вода из писсуаров отводится через выпуск-решетку. В настенных писсуарах решетку и в некоторых случаях гидрозатвор изготовляют цельноотлитыми с чашей. При отсутствии гидрозатвора настенные писсуары комплектуют двухоборотным чугунным сифоном.

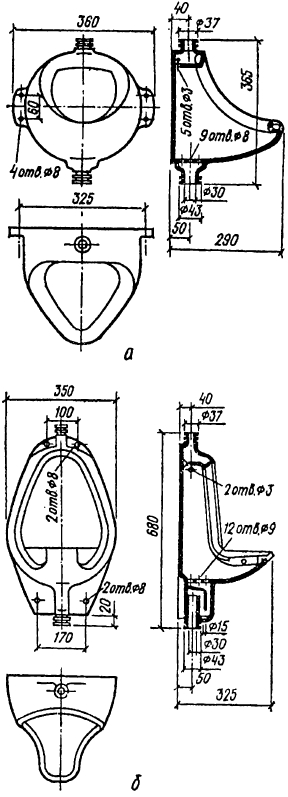

Рис. 82. Писсуары:
а — без цельноотлитого керамического сифона; б — удлиненный с цельноотлитым керамическим сифоном

Раковины устанавливают во вспомогательных помещениях и около технологического оборудования, где необходимо сливать грязную воду и мыть уборочный инвентарь. И\ изготовляют прямоугольной или полукруглой формы, длиной 500—600, шириной 400 и глубиной 150 мм. Стена за раковиной для защиты от брызг закрывается спинкой. Раковины оборудуются водоразборными кранами или настенными смесителями для моек. В центре чаши находится решетка-выпуск, к которой присоединяется гидрозатвор.

Приемники сточных вод (воронки, сливы) от технологического оборудования присоединяют к канализационной сети через гидрозатворы. Отводные трубы от технологического оборудования (за исключением оборотных систем) должны располагаться на высоте не менее 20 мм от верха борта приемника сточных вод (разрыв струи), что исключает возможность загрязнения водопровода.
