>>> Перейти на полную версию сайта >>> Профессиональное обучение Ручная ковкаВиды обработки металлов давлением и их сущностьОбработкой металлов давлением называют группу технологических операций, в результате которых под влиянием приложенных внешних сил происходит формоизменение заготовок без нарушения их сплошности. Основным признаком обработки давлением является пластическая деформация обрабатываемого материала. В результате пластической деформации изменяются не только форма и размеры заготовки, но и свойства исходного металла.
Применяют шесть основных видов обработки давлением — прокатку, прессование, волочение, ковку, объемную штамповку и листовую штамповку. Прокатка (рис. 1.1, а). Деформацию металла с помощью вращающегося инструмента — валков — называют прокаткой. Заготовка 1 под действием сил трения втягивается в зазор между валками 2, деформируется ими и приобретает требуемую форму поперечного сечения. При прокатке площадь поперечного сечения заготовки уменьшается, а длина увеличивается. Эту операцию осуществляют с помощью специальных машин, называемых прокатными станами.

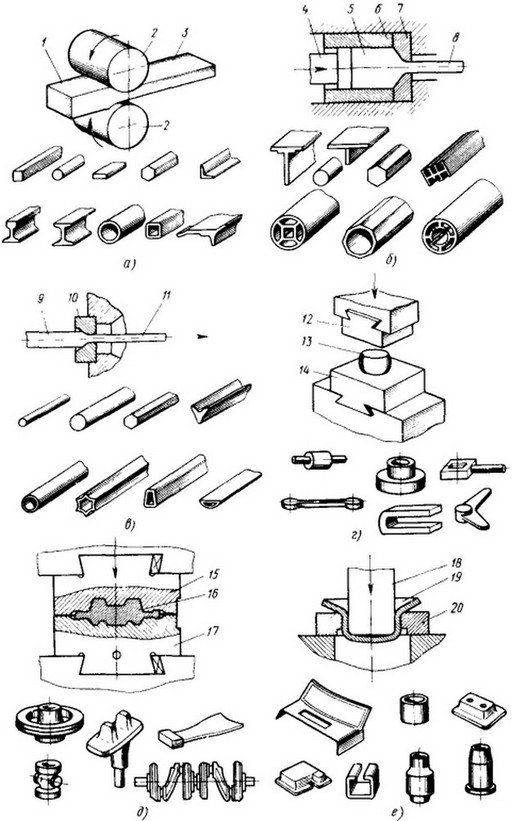

Рис. 1.1. Виды обработки металлов давлением Прокаткой изготовляют: блюмы квадратного сечения со стороной до 350 х 350 мм; слябы — плоские заготовки толщиной 100 . . . 600 мм и шириной 600 . . . 2300 мм; квадратные и круглые профили с размерами сечений 5 . . . 150 мм; угловую сталь с размерами полки 20 . . .250 мм; швеллеры высотой 20 ... 450 мм; балки высотой до 1100 мм; рельсы, трубы, листы, полосы, ленты и др. На специальных прокатных станах изготовляют заготовки переменного по длине сечения (периодический прокат), бандажи колес, шары, шестерни и др. Прокатка является наиболее высокопроизводительным видом обработки давлением, 75 ... 80 % всей выплавляемой стали подвергается прокатке. Прессование (рис. 1.1, б). Сущность прессования заключается в выдавливании металла заготовки 5 пуансоном 4 из контейнера 6 через матрицу 7. В матрице имеется отверстие, по форме соответствующее требуемому профилю 8. Прессованием изготовляют простые и очень сложные, сплошные и пустотелые профили. Этому виду обработки давлением подвергают в основном цветные металлы и сплавы, однако в последнее время прессование применяют при изготовлении профилей и заготовок деталей также из сталей и малопластичных специальных сплавов. Волочение (рис. 1.1, в). Проволоку диаметром от 16 мм до нескольких микрометров, высококачественные тонкостенные трубы Ø 0,2 . .. .. . 20 мм и другие пустотелые профили, калиброванные прутки из сталей, цветных металлов и сплавов различных марок получают волочением. Этот вид обработки заключается в протягивании заготовки 9 через отверстие в волоке 10. Исходной заготовкой для данной операции является, как правило, продукция прокатного производства. При волочении уменьшается площадь поперечного сечения заготовки и увеличивается ее длина. В процессе волочения достигаются точность размеров и шероховатость поверхности, соответствующие получаемым при обработке резанием, а за счет наклепа при холодной деформации повышается прочность изделия 11. Ковка (рис. 1.1, г) — это вид обработки давлением, при котором заготовка деформируется универсальным инструментом простой формы, например плоскими бойками. Нагретую до ковочной температуры заготовку 13 устанавливают на нижний боек 14, а верхним бойком 12 ее деформируют до нужных размеров. Для ковки характерно свободное или почти свободное течение металла в направлении, перпендикулярном движению инструмента. Ковку применяют дня изготовления фасонных поковок деталей машин практически из всех деформируемых сталей и сплавов массой от нескольких граммов до сотен тонн. Мелкие поковки изготовляют ручной ковкой, средние и крупные — машинной.
Объемная штамповка (рис. 1.1, д). Сущность этого вида обработки заключается в деформировании заготовки 16 в полости между половинами 15 и 17 штампа; эту полость металл заготовки заполняет при сближении половин. Форма полости штампа соответствует форме будущей поковки, что обеспечивает высокую точность последней. Исходной заготовкой служит, как правло, продукция, полученная прокаткой и разделенная предварительно на мерные части. Объемную штамповку осуществляют на молотах, прессах и специализированных машинах. Пользуясь этим видом обработки, изготовляют коленчатые валы, шестерни, турбинные лопатки, кронштейны и другие детали машин в массовом и серийном производстве. Листовая штамповка (рис. 1.1, е). Этот вид обработки давлением характеризуется тем, что в качестве исходной заготовки 19 используют лист, полосу или ленту, которую деформируют в специальном инструменте — штампе. Основными частями штампа являются пуансон 18 и матрица 20. Штампы устанавливают, как правило, на кривошипных листоштамповочных и реже — гидравлических прессах различной мощности. Листовой штамповкой изготовляют достаточно точные и прочные детали машин или заготовки для них при минимальном расходе металла. В большинстве случаев штамповка выполняется без нагрева металла, поэтому полученная продукция отличается малой шероховатостью поверхности и повышенной прочностью. Процесс листовой штамповки легко автоматизируется — производительность листоштамповочных автоматов достигает нескольких сотен деталей в минуту.
|
