§ 3. Сборноблочные дымовые трубы

Сборноблочные трубы используются в малоэтажном строительстве. Они, как и сборные печи, монтируются на месте из отдельных блоков. Сборные трубы могут изготовляться на несколько дымов, они устанавливаются или отдельными стояками, или встраиваются в стены здания. На рис. 124 показана сборноблочная труба на 4 дыма. Она составлена из блоков пяти разновидностей.

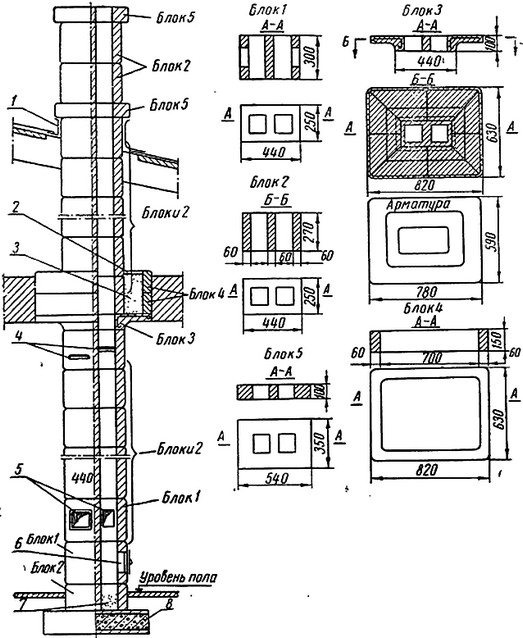

Рис. 124. Сборноблочная коренная труба:
1 — кровельная сталь; 2 — глиняная смазка; 3 — песок; 4 — дымовые задвижки; 5 — патрубки для присоединения печей; 6 — чистка; 7 — засыпка песком; 8 — железобетонная плита.

Основной, наиболее повторяющейся; частью служит блок 2. Блок 1 имеет боковые отверстия для установки прочистных дверок или для (присоединения дьшовых патрубков от печи. Блок 3 переходит с сечения трубы на уширенное сечение разделки (при переходе трубой перекрытия). Блок 4 является разделкой и блок 5 служит оголовком трубы (он образует выдру при выходе дымовой трубы над плоскостью кровли). Устанавливается труба на железобетонной плите, которая вместе с нижним блоком 2 является основанием; пустоты нижнего блока засыпаются песком.

Материалом для изготовления блоков служит жароупорный бетон. Соединяются блоки цементным раствором. Вес блока от 26 до 44 кг. Толщина стенок замкнутых контурных блоков 6 см,
