§ 4. Наименование линий. Эскиз

Линии, проводимые на чертеже, могут быть прямые, кривые, ломаные и пр. Примеры изображения линий даны на рис. 7. Линии, идущие в одном направлении, постоянно на одном и том же расстоянии одна от другой и не пересекающиеся, называются параллельными.

Линии, направленные параллельно линии горизонта, носят название горизонтальных. Отвесные линии называются вертикальными. Линия, проведенная под прямым углом (90°) к другой линии, именуется перпендикулярной к ней.

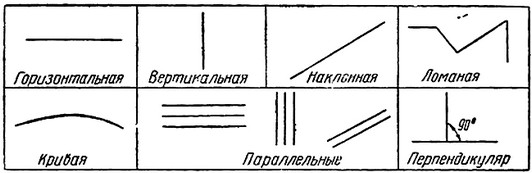

Рис. 7. Изображение линий

Линия не сплошная, а с разрывами называется пунктиром. Пунктиром показываются контуры тех частей предмета, которые в настоящем его положении не видны. Для показания свойств применяемых материалов в чертежах применяют различного вида штриховку. Так (см. рис. 6), чтобы выделить кладку из огнеупорного кирпича, она снабжена в разрезах и порядовках поперечной штриховкой в двух направлениях. Кладка из обыкновенного кирпича имеет штриховку только в одном направлении.

Для того чтобы сделать чертеж более выразительным и понятным, применяют различную толщину линий и различные размеры цифровых и буквенных обозначений. Основные контуры изображаемого предмета показывают более жирными линиями, линии последовательных рядов кладки имеют меньшую толщину; еще тоньше изображаются второстепенные — выносные линии для указания размеров.

Также изображаются буквенные и ли цифровые обозначения. Цифры, показывающие на разрезах отдельные части печи: зольник, топливник и пр. (см. рис. 5), отмечены наиболее крупными и четкими цифрами; меньшие размеры имеют цифры, обозначающие порядковые номера порядовок; еще Меньший размер взят для цифр, показывающих размеры. Рассматривая внимательно рисунки 5 и 6 в целом, можно по разрезам и внешнему виду представить себе общую конструкцию печи, а пользуясь изображением порядовой кладки, сложить ее самостоятельно.

Иногда сначала от руки делается эскиз, т. е. как бы чер новой набросок будущего чертежа изображаемого предмета, без соблюдения масштаба, но с нанесением всех требуемы* размеров, точно измеренных по натуре. После того как на эскизе получена полная ясность в конструкции предмета и в его размерах, приступают к выполнению чертежа.
