>>> Перейти на полную версию сайта >>> Профессиональное обучение Печное дело§ 2. Облицовка печей стальными футлярамиТакая облицовка придает печи аккуратный вид, увеличивает прочность и, главное, делает стенки печи газонепроницаемыми. Печи, облицованные стальными футлярами, делаются тонкими, в четверть кирпича. Для изготовления футляров применяется кровельная листовая сталь весом не менее 5 кг в листе для прямоугольных печей и не менее 4 кг — для круглых.
Недостаток стальных футляров заключается в том, что поверхность их легко продавливается, образовывая вмятины, поэтому весьма часто бывает трудно придать поверхности печи гладкий вид. Особенно это наблюдается при отделке квадратных и прямоугольных печей. Поэтому для облицовки печей применяют не гладкую, а гофрированную сталь. Гофрировка делает стальной футляр более жестким и лучше сохраняющим форму. Воздушные прослойки между футляром и кирпичом необходимо тщательно заполнять глиняным раствором. Стальной футляр печи составляется из отдельных звеньев — бураков, высотой по 70 см каждый. Сначала на готовое основание устанавливается и закрепляется нижний бурак. Внутри него производится кирпичная кладка печи. По окончании внутренней кладки в нижнем звене, на него надвигается сверху следующий бурак, и кладка продолжается. Соединение бураков между собой производится несколькими способами. Так, например, в нижнюю часть бурака (рис. 119) выбивается валик 1, который прикрывают щель, образующуюся от посадки верхнего бурака в нижний. Соединять бураки можно фальцами 2 в нижней их части; для жесткости с внутренней стороны фальца приклепывается полосовая сталь 3. Щель заделывается шпаклевкой.

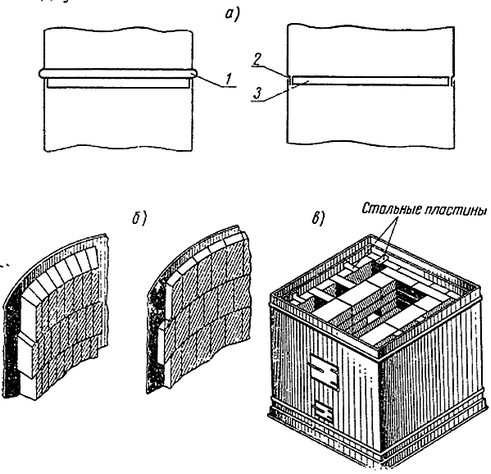

Рис. 119. Облицовка печей стальными футлярами: Иногда, для лучшей связи кладки квадратной печи с футляром, к нему приклепывают стальные пластинки, заделываемые в кладку. После тщательной очистки наружной поверхности футляр печи покрывается лаком, хорошо выдерживающим высокую температуру. Стальные футляры обязательны при сооружении печей в помещениях с выделением легко воспламеняющихся паров бензина и пр. (гаражи, лаборатории) и в сейсмических районах.
|
