Учебное пособие

Обработка дерева на станках



Станки для продольного раскроя

Конструкция станков. Для раскроя пиломатериалов на заготовки применяют круглопильные станки с роликодисковой и конвейерной подачей. Станки с роликодисковой подачей (ЦА2А, ЦА2А -1) используют для выпиловки черновых заготовок. Станки с конвейерной подачей бывают однопильные прирезные (ЦДК4 - 3) и многопильные с пятью (ЦДК5 - 3) или десятью пилами (ЦМР - 3).

Кругопильный станок с роликодисковой подачей ЦА2А (рис. 110) предназначен для пиления кромок у необрезных досок или реек и продольного раскроя пиломатериалов на заготовки. Станок состоит из станины 1, шпинделя с пилой 2, стола 3 и механизма подачи. Механизм подачи включает нижний валец 10, установленный впереди пилы и нижний задний валец 4. Вальцы размещены под столом и незначительно выступают над его рабочей поверхностью. Сверху на станине расположены два качающихся рычага 6, на концах которых установлены передний зубчатый диск 7 и задний рифленый ролик 5 с расклинивающим диском.

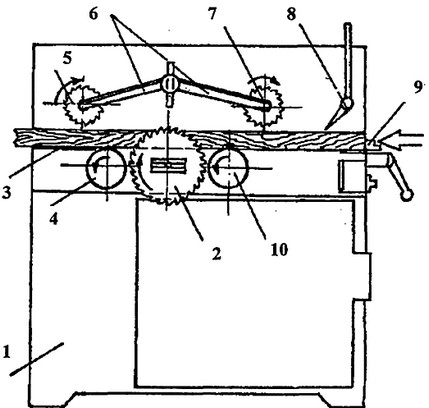

Рис. 110. Кругопильный станок с роликодисковой подачей:
1 - станина; 2 - пила; 3 - стол; 4,10 - нижние вальцы; 5 - рифленый ролик с расклинивающим диском; 6 - рычаги; 7 - передний зубчатый диск; 8 - когтевая защита; 9 - направляющая линейка

Расклинивающий диск входит в образовавшийся пропил и разводит в стороны отпиливаемые части заготовки, предотвращая защемление пилы. Впереди станка установлена когте-вая защита 8, которая предупреждает выброс заготовки в сторону, противоположную подаче. Для выпиливания деталей требуемой ширины служит переставная направляющая линейка 9. В станке предусмотрена возможность установки двух или трех пил на расстоянии до 150 мм от коренной пилы (с градацией 5 мм). При наличии второй и третьей пилы на верхнем механизме подачи монтируют дополнительно набор зубчатых дисков и задние расклинивающие ножи.

По конструкции мношпильные станки отличаются от однопильных наличием блока пил, установленных на одном валу. Расстояние между пилами определяет толщину выпиливаемого пиломатериала, нужный размер которого достигается установкой промежуточных шайб требуемой толщины. Пильный вал многопильных станков приводится во вращение от мощного электродвигателя через клиноременную передачу.
