6.1. Рулевое устройство

Судовые устройства – это совокупность приспособлений, механизмов, машин и аппаратов для обеспечения нормальной эксплуатации судна. Судовые устройства могут общими, необходимыми для всех судов, и специальными, обусловленные назначением судна. К общим относятся: рулевое, швартовное, якорное, спасательные. К специальным можно отнести грузовые устройства, зависящие от типа перевозимого груза.

Рулевое устройство служит для изменения направления движения судна или удерживать его на заданном курсе. В последнем случае задачей рулевого устройства является противодействие внешним силам, таким как ветер или течение, которые могут привести к отклонению судна от заданного курса.

Рулевые устройства известны с момента возникновения первых плавучих средств. В древности рулевые устройства представляли собой большие распашные весла, укрепленные на корме, на одном борту или на обоих бортах судна. Во времена средневековья их стали заменять шарнирным рулем, который помещался на ахтерштевне в диаметральной плоскости судна. В таком виде он и сохранился до наших дней.

Рулевое устройство состоит из руля, баллера, рулевого привода, рулевой передачи, рулевой машины и поста управления (рис. 6.1).

Рис. 6.1. Рулевое устройство:
1 – перо руля; 2 – фланцевое соединение; 3 – баллер; 4 – рулевой привод; 5 – рулевая машина; 6 – рулевая передача; 7 – штурвал ручного управления; 8 – рудерпост; 9 - гельмпортовая труба; 10 – пятка ахтерштевня

Рулевое устройство должно иметь два привода: главный и вспомогательный.

Главный рулевой привод это механизмы, исполнительные приводы перекладки руля, силовые агрегаты рулевого привода, а также вспомогательное оборудование и средства приложения крутящего момента к баллеру (например, румпель или сектор), необходимые для перекладки руля с целью управления судном в нормальных условиях эксплуатации.

Вспомогательный рулевой привод это оборудование необходимое для управления судном в случае выхода из строя главного рулевого привода, за исключением румпеля, сектора или других элементов, предназначенных для той же цели.

Главный рулевой привод должен обеспечивать перекладку руля с 350° одного борта на 350° другого борта при максимальной эксплуатационной осадке и скорости переднего хода судна не более чем за 28 секунд.

Вспомогательный рулевой привод должен обеспечивать перекладку руля с 150° одного борта на 150° другого борта не более чем за 60 секунд при максимальной эксплуатационной осадке судна и скорости, равной половине его максимальной эксплуатационной скорости переднего хода.

Управление вспомогательным рулевым приводом должно быть предусмотрено из румпельного отделения. Переход с главного на вспомогательный привод должен выполняться за время, не превышающее 2 минуты.

Руль - основная часть рулевого устройства. Он располагается в кормовой части и действует только на ходу судна. Основной элемент руля - перо, которое по форме может быть плоским (пластинчатым) или обтекаемым (профилированным). По положению пера руля относительно оси вращения баллера различают (рис. 6.2):

• обыкновенный руль - плоскость пера руля расположена за осью вращения;
• полубалансирный руль - только большая часть пера руля находится позади оси вращения, за счет чего возникает уменьшенный момент вращения при перекладке руля;
• балансирный руль - перо руля так расположено по обеим сторонам оси вращения, что при перекладке руля не возникают какие-либо значительные моменты.

Рис. 6.2. Типы рулей:

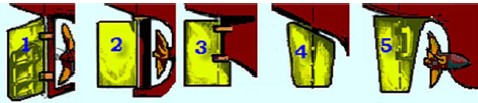

1 — обыкновенный руль; 2 — балансирный руль; 3 — полубалансирный руль (полуподвесной); 4 — балансирный руль (подвесной); 5 — полубалансирный руль (полуподвесной)

В зависимости от принципа действия различают пассивные и активные рули. Пассивными называются рулевые устройства, позволяющие производить поворот судна только во время хода, точнее сказать, во время движения воды относительно корпуса судна.

Винторулевой комплекс судов не обеспечивает их необходимую маневренность при движении на малых скоростях. Поэтому на многих судах для улучшения маневренных характеристик используются средства активного управления, которые позволяют создавать силу тяги в направлениях, отличных от направления диаметральной плоскости судна. К ним относятся: активные рули, подруливающие устройства, поворотные винтовые колонки и раздельные поворотные насадки.

Активный руль - это руль с установленным на нем вспомогательным винтом, расположенным на задней кромке пера руля (рис. 6.3). В перо руля встроен электродвигатель, приводящий во вращение гребной винт, который для защиты от повреждений помещен в насадку. За счет поворота пера руля вместе с гребным винтом на определенный угол возникает поперечный упор, обусловливающий поворот судна.

Рис. 6.3. Активный руль

Активный руль используется на малых скоростях до 5 узлов. При маневрировании на стесненных акваториях активный руль может использоваться в качестве основного движителя, что обеспечивает высокие маневренные качества судна. При больших скоростях винт активного руля отключается, и перекладка руля осуществляется в обычном режиме.

Раздельные поворотные насадки (рис. 6.4). Поворотная насадка - это стальное кольцо, профиль которого представляет элемент крыла. Площадь входного отверстия насадки больше площади выходного. Гребной винт располагается в наиболее узком ее сечении. Поворотная насадка устанавливается на баллере и поворачивается до 40° на каждый борт, заменяя руль. Раздельные поворотные насадки установлены на многих транспортных судах, главным образом речных и смешанного плавания, и обеспечивают их высокие маневренные характеристики.

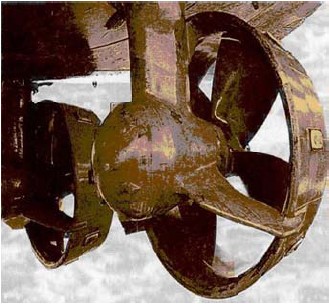

Рис. 6.4. Раздельные поворотные насадки

Подруливающие устройства (рис. 6.5). Необходимость создания эффективных средств управления носовой оконечностью судна привела к оборудованию судов подруливающими устройствами. ПУ создают силу тяги в направлении, перпендикулярном диаметральной плоскости судна независимо от работы главных движителей и рулевого устройства. Подруливающими устройствами оборудовано большое количество судов самого разного назначения. В сочетании с винтом и рулем ПУ обеспечивает высокую маневренность судна, возможность разворота на месте при отсутствии хода, отход или подход к причалу практически лагом.

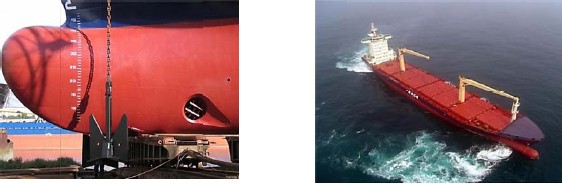

Рис. 6.5. Подруливающие устройства

В последнее время получила распространение электродвижущаяся система AZIPOD (Azimuthing Electric Propulsion Drive), которая включает в себя дизель-генератор, электромотор и винт (рис. 6.6).

Рис. 6.6. AZIPOD

Дизель-генератор, расположенный в машинном отделении судна, вырабатывает электроэнергию, которая по кабельным соединениям передается на электромотор. Элетромотор, обеспечивающий вращение винта, расположен в специальной гондоле. Винт находится на горизонтальной оси, уменьшается количество механических передач. Винторулевая колонка имеет угол разворота до 360°, что значительно повышает управляемость судна. Достоинства AZIPOD:

• экономия времени и средств при постройке;
• великолепная маневренность;
• уменьшается расход топлива на 10 - 20 %;
• уменьшается вибрация корпуса судна;
• из-за того, что диаметр гребного винта меньше - эффект кавитации снижен;
• отсутствует эффект резонанса гребного винта.

Один из примеров использования AZIPOD - танкер двойного действия (рис. 6.7), который на открытой воде двигается как обычное судно, а во льдах двигается кормой вперёд как ледокол. Для ледового плавания кормовая часть DAT оснащена ледовым подкреплением для ломки льда и AZIPOD.

Рис. 6.7. Танкер двойного действия – Double Acting Tanker (DAT) TEMPERA

На рис. 6.8. показана схема расположения приборов и пультов управления: один пульт для управления судном при движении вперед, второй пульт для управления судном при движении кормой вперед и два пульта управления на крыльях мостика.

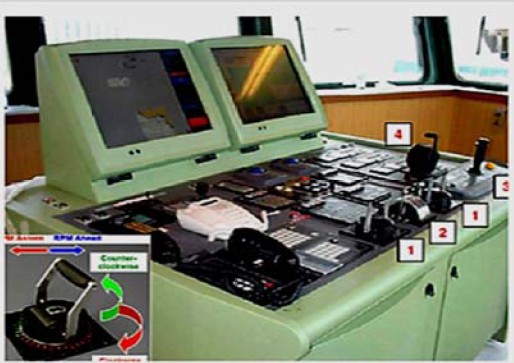

Рис. 6.8. Панель управления судна оснащенного двумя модулями AZIPOD

Перед каждым выходом в море рулевое устройство готовят к работе: тщательно осматривают все детали, устраняют обнаруженные неисправности, трущиеся части очищают от старой смазки и смазывают вновь. Затем под руководством вахтенного помощника капитана проверяют исправность рулевого устройства в действии путем пробной перекладки руля. Перед перекладкой надо убедиться что, под кормой чисто и никакие плавсредства и посторонние предметы не мешают повороту пера руля. Одновременно проверяют легкость вращения руля и отсутствие даже незначительных заеданий. Во всех положениях пера руля сличается соответствие показаний рулевых указателей и время, затрачиваемое на перекладку.

Румпельное отделение всегда должно быть на замке. Ключи от него хранятся в штурманской рубке и в машинном отделении на специально отведенных постоянных местах, аварийный ключ - у входа в румпельное отделение в запертом шкафчике с застекленной дверцей.

Между ходовым мостиком и румпельным отделением должны быть установлены две независимо действующие линии связи.

По прибытии в порт и по окончании швартовки руль ставят в прямое положение, выключают энергию на рулевой двигатель, осматривают рулевой привод и если все найдено в должном порядке, закрывают румпельное отделение.
