Монтаж сайдинга

Установка Н-профилей

Н - профили служат для стыкования двух рядовых панелей. У H-профиля, как и углового профили, имеется две гвоздевых планки. Он относится к вертикальным элементам сайдинга, поэтому при его монтаже нужно придерживаться правил установки вертикальных профилей. Это означает что первый крепеж (гвозди, саморезы или скобы) устанавливается в верхние гвоздевые прорези со смещением крепежа к верхней грани отверстия. Н-профиль будет висеть на этом крепеже. Остальные крепления осуществляются с шагом 20-40 см по центрам перфорированных отверстий.

При разметке Н-профиля его верхнюю часть опускают ниже софита или карниза на 1/3 теплового зазора, чтобы при температурном расширении панель имела свободу передвижения вверх и не упиралась в элементы крыши. Внизу Н-профиль опускают ниже нижней границы стартовых профилей на 2/3 от общего температурного зазора, чтобы при температурном сужении H-профиль, укорачиваясь, не обнажал места стыковок рядовых сайдингов и стартовых полос. Если внизу Н-профиля имеется конструктивное ограничение (выступающий цоколь, крыльцо, пол и др.), мешающее его температурному удлинению вниз, то между нижним концом профиля и ограничением должен быть оставлен зазор величиной не менее чем 2/3 от общего температурного удлинения. Конкретные размеры температурных зазоров вы должны получить из инструкции но монтажу сайдинга.

Увеличение длины профиля производится путем стыкования внахлест или между двумя профилями вставляется вкладыш. Стыкование внахлест конструктивно напоминает стыкование двух угловых профилей - верхний профиль нахлестывается на нижний (рисунок 25 в статье "Установка наружного угла"). Стыкование через вкладыш делается так же, как и в угловых профилях. На нижний профиль наклеивается виниловый вкладыш, который накрывается верхним Н-профилем. Либо у вкладыша не отрезаются гвоздевые планки и он самостоятельно крепится на стену, а уже к нему внахлест крепятся верхние и нижние Н-профили. Как уже отмечалось, единственный заслуживающий внимания узел - это стыкование внахлест. Узлы стыковок через вкладыш сложны и не исключают протечек внутрь сайдингового покрытия. За протечками может последовать отсыревание и загнивание обрешетки, а хуже того, стены здания.

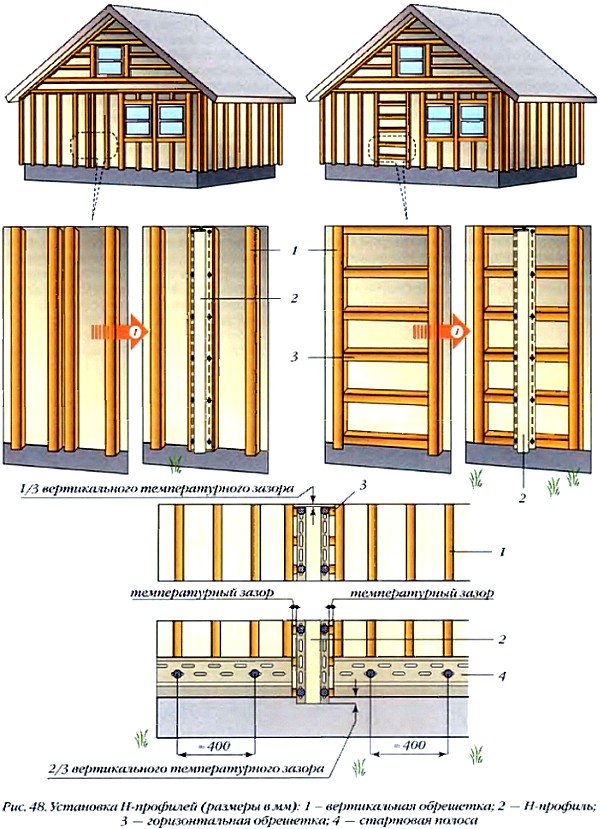

Размещение Н-профиля на стене должно быть продумано заранее, чтобы вертикальный разрез рядовых панелей, визуально подчеркнутый Н-профилем, органично вписывался в общую картину сайдинговой обшивки. Обычно Н-профили располагают на стене симметрично центральной линии стены либо ими выделяют оконные и дверные ниши. Так как место установки Н-профиля практически всегда заранее известно, то под него устанавливают две вертикальные решетины или в этом месте меняют направление вертикальных решетин на горизонтальное (рисунок 48). Смена направления установки обрешетки на горизонтальное - более правильное конструктивное решение, поскольку позволяет не утруждать себя точной подгонкой установки вертикальных решетин. Н-профили также, как и угловые профили, должны устанавливаться на стену до монтажа стартовых полос или одновременно с ними. Для правильной установки верхнего вертикального зазора желательно размещать эти элементы сайдинга и до монтажа софитов, иначе требуется довольно тщательная разметка мест установки, учитывающая толщину конструкций софитов.

О целесообразности установки H-профилей на небольших зданиях: нужно хорошо поразмышлять, так как в этих случаях неоправданно много панелей при резке рядового сайдинга идет в отходы. Хорошо продуманное место установки Н-профилей позволяет резать рядовой сайдинг почти без отходов, отрезанный кусок устанавливается в другое место. При необходимости Н-панель может быть заменена на два J-профиля. Однако чаще всего Н-профиль не устанавливается на стены совсем, а стыкование рядовых сайдинговых панелей производится внахлест. Места стыкований можно будет заметить только с близкого расстояния. Применять Н-профили целесообразно на длинных глухих стенах, еще их нужно устанавливать в местах соединения дома с какой-либо пристройкой, которая имеет отличные от дома сезонные колебания.
