Учебное пособие

Монтаж сайдинга



Установка цокольного сайдинга вокруг проемов и под карнизами

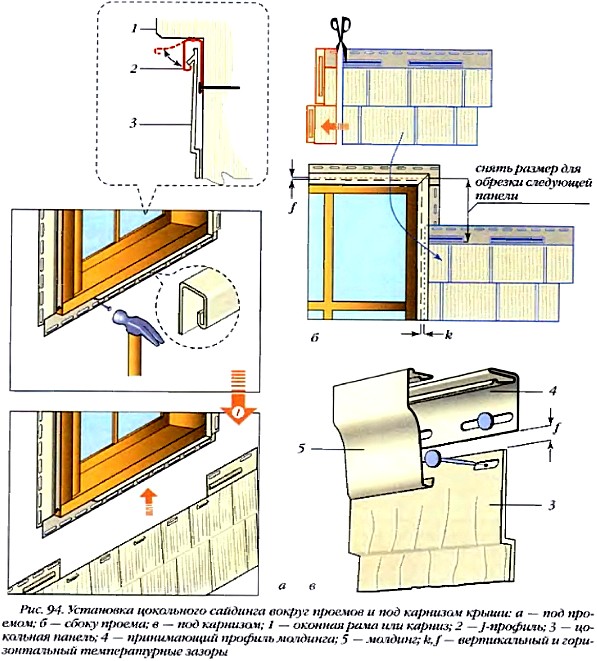

Размещая сайдинг под оконным проемом или карнизом крыши, чаще всего панель нужно подрезать (рисунок 94). Для этого измеряется расстояние между дном желоба принимающею J-профиля или виниловой доски нижнего обрамления проема и замком цокольной панели. Из полученного размера вычитается вертикальный припуск на температурный зазор, чтобы цокольная панель при нагревании не упиралась в принимающий желоб оконного обрамления. Далее в цокольной панели делается вырез под окно, и она устанавливается на стену.

В общем, делается все то же самое, что и с обычным сайдингом при устройстве его примыкания к оконному проему (рисунок 56) с единственной разницей, что панели цокольного сайдинга намного короче панелей обычного сайдинга. Цокольный сайдинг производится длиной от 1,2 до 1,8 м. В связи с чем нижнее примыкание сайдинга к окну может развиваться по трем сценариям.

Первый. Ширина окна меньше, чем длина цокольной панели и окно расположено близко к центру панели. В этом случае в сайдинге делается П-образный вырез, размеры выреза должны обеспечивать горизонтальное и вертикальное расширение сайдинга, то есть вырез делается больше чем того требует окно на один вертикальный и два горизонтальных температурных зазора. По длинной стороне выреза в виниле пуансоном делаются «зацепы» и он заводится в принимающий желоб J-профиля.

Второй. Ширина окна меньше, чем длина цокольной панели, но окно расположено с большим сдвигом от центра панели. В этом случае в сайдинге делается Г-образный вырез. В котором размер выреза должен учесть один вертикальный и один горизонтальный температурный зазор.

Третий. Ширина окна больше, чем длина цокольной панели. В этом случае в сайдинге будет срезана вся гвоздевая планка и он будет держаться только на замке и «зацепах». В таких ситуациях для дополнительного крепления панели допускается просверливать сайдинг в верхней части форм-фактора, в незаметном месте, но строго по центру панели, и забивать в это отверстие гвоздь. Диаметр отверстия должен быть в три раза больше чем диаметр гвоздя.

Заход сайдинга в боковые оконные или дверные обвязки должен осуществляться с учетом горизонтального температурного расширения панели (рисунок 94, б). Не нужно забывать и о вертикальном температурном зазоре между верхней обвязкой проема и устанавливаемым в него сайдингом.

В карнизном узле примыкания цокольных панелей и принимающих профилей также делают «зацепы» на форм-факторе панели и вводят их в зацепление. В качестве принимающих профилей могут быть просто J-профили, J-профили с вставленными в них финишными профилями, просто финишные (двойные и одинарные) профили либо виниловые доски с вставленными в них финишными или J-профилями. Однако узлы креплений цокольного сайдинга к карнизу крыш более разнообразны, чем узлы креплений обычного сайдинга. Цокольный сайдинг - декоративная обшивка, следовательно, к нему придуманы соответствующие декоративные молдинги (рисунок 94. в). При креплении молдингов нужно оставлять температурные зазоры, внизу - между деталью молдинга и верхом цокольной панели, и вверху - между деталью молдинга и софитом или конструкцией карниза
