Учебное пособие

Металлорежущие станки



6.3. Устройство радиально-сверлильного станка

В радиально-сверлильных станках (см. рис. 6.2) совмещение оси отверстия заготовки с осью шпинделя достигается перемещением шпинделя относительно неподвижной заготовки. По конструкции радиально-сверлильные станки подразделяют на станки общего назначения; переносные для обработки отверстий в заготовках с большими габаритными размерами (станки переносят подъемным краном к заготовке и обрабатывают вертикальные, горизонтальные и наклонные отверстия) и самоходные, смонтированные на тележках закрепляемые при обработке с помощью башмаков.

Заготовку закрепляют на фундаментной плите Б (рис. 6.6) или приставном столе А. В цоколе плиты смонтирована поворотная колонна В, на которой размещен рукав Е, перемещающийся по колонне с помощью механизма подъема Г. Сверлильную головку Д включающую в себя коробки скоростей и подач, перемещают по рукаву вручную. Совмещение инструмента и заготовки осуществляется поворотом рукава и перемещением по нему сверлильной головки.

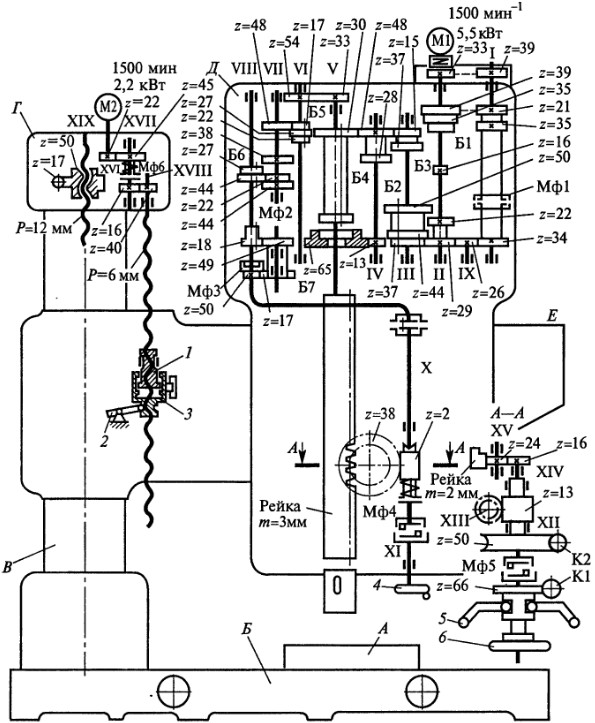

Рис. 6.6. Кинематическая схема радиально-сверлильного станка:
А — приставной стол; Б — фундаментная плита; В — поворотная колонна; Г — механизм подъема; Д — сверлильная головка; Е — рукав; Б1,...,Б7 — блоки; 1 — гайка подъема; 2 — система рычагов; 3 — гайка зажима; 4, 6 — маховики; 5 — штурвал; Мф1,..., Мф6 — муфты; Ml, М2 — электродвигатели; Kl, К2 — червяки

Главное движение — это вращение шпинделя от электродвигателя Ml через зубчатую передачу z = 33/39, фрикционную муфту Мф1 и коробку скоростей с тремя двойными блоками Б1, БЗ, Б4 и одним тройным Б2, которые обеспечивают заданный диапазон частот вращения шпинделя (24 теоретических значения и 21 практическое). Блок Б4 может занять положение, при котором оба колеса зубчатой передачи выведены из зацепления; в этом случае шпиндель легко поворачивается от руки. С помощью муфты Мф1 происходит реверсирование шпинделя.

Максимальная частота вращения шпинделя nmах = 2000 мин-1.

Движение подачи — это осевое перемещение шпинделя через зубчатую передачу z = 33/54, которое получает вал VI коробки подач, обеспечивающей 12 значений подач при переключении блоков Б5 и Б6 и муфты МфЗ в переборном блоке Б7. При включении муфты Мф4 на валу X получает вращение червячная передача z = 2/38 и реечное колесо z = 13, перемещающее рейку, нарезанную на гильзе шпинделя. Ручную подачу осуществляют вращением маховика 4. Перемещая штурвал 5 «от себя», включают муфту Мф5 и сообщают шпинделю механическую или ручную подачу. В положении штурвала «на себя» шпинделю можно сообщить большую ручную подачу.

Для получения подачи Smах включают муфту МфЗ.

Вспомогательные движения. Перемещение сверлильной головки осуществляют маховиком 6через зубчатое колесо z = 16 (см. разрез А—А) и накидное колесо z = 24, соединенное с рейкой, укрепленной на рукаве. Зажим головки — гидравлический.

Вертикальное перемещение рукава осуществляется от реверсивного электродвигателя М2 через зубчатые передачи z= 22/45; 16/40 на ходовой винт с двумя гайками: подъема 1 и зажима 3. При вращении ходового винта гайка 1 вращается свободно, а гайка 3 перемещается вверх по винту, освобождая зажимное устройство рукава. При дальнейшем движении торцовые зубья гайки 3 входят в зацепление с зубьями гайки 1, вращение гайки 1 прекращается и она начинает перемещаться вверх или вниз (в зависимости от направления вращения электродвигателя) вместе с рукавом. При достижении гайкой (и рукавом) нужной высоты электродвигатель изменяет направление вращения; гайка зажима 3 движется в противоположном направлении, выходит из зацепления с гайкой 1, доходит до нейтрального положения и зажимает рукав через систему рычагов 2. Муфта Мф6 предохраняет привод механизма подъема от перегрузки.

Зажим колонны — гидравлический, от плунжера (на рисунке не показан).

Контрольные вопросы

  1. Расскажите об основных узлах радиально-сверлильного станка.
  2. Покажите на рис. 6.6 кинематические цепи вращения шпинделя и движения его подачи.
