§ 26. Черепичные кровли

Основные требования. Все кровли из мелких штучных материалов, таких, например, как черепица, устраивают по деревянным основаниям—обрешетке из брусков, досок или жердей, которые укладывают параллельно карнизу здания. Шаг обрешетки зависит от кроющей дайны штучных изделий. Бруски и доски располагают на стропилах с таким расчетом, чтобы штучный материал уложился на скате крыши как в продольном, так и в поперечном направлениях целое число раз.

Бруски обрешетки имеют сечение 50 х 50, 50 х 60 и 60 х 60 мм в зависимости от массы и слойности кровельного материала: более тяжелый материал укладывают на бруски большего сечения.

Бруски раскладывают и крепят к стропилам в направлении от конька к карнизу. По карнизу укладывают доски шириной 140...150 мм с защитой по карнизному краю уравнительной рейкой. Основания крыши не должны быть зыбкими при ходьбе по ним. Поверхность обрешетки должна быть ровной. Основания разжелобков рекомендуется делать из сплоченных досок.

Организация работ. Бригада кровельщиков перед началом работы готовит рабочее место так, чтобы удобно было укладывать штучные материалы в двух или трех рядах одновременно. Кровельщик в процессе работы сидит на треугольной скамейке, которую закрепляют за обрешетку.

Бригада должна иметь для работы определенный инвентарь и инструменты (рис. 90): ходовые мостики длиной 5 м; возки для складирования материалов; уклономер; складной метр; деревянные угольник и рейку длиной 2 м; шнур с отвесом; молоток массой 0,4 кг; клещи для выдергивания гвоздей; кельму; рашпиль; рулетки; ручные пилы (мелкозубые); лопатки-шпатели для промазывания швов; ведро вместимостью 8 л; капроновую веревку диаметром 10 мм, длиной 10 м; молотки-кирочки для околки кромок материала; электросверлильную машину с набором сверл.

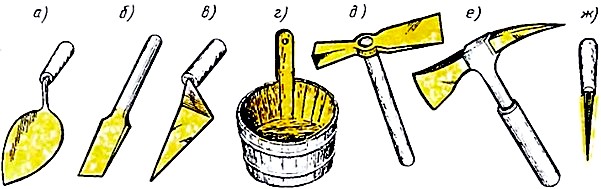

Рис. 90. Инструменты для укладки черепицы:
а — кельма, б — шпатель, в — остроугольная кельма, г — бачок для раствора, д — молоток-кирочка, е — кирока-топорик, ж — граненое шило

Рис. 91. Кассеты (а) с черепицей на поддоне (б): 1 — деревянный поддон, 2 — кассета, 3 — пазовая ленточная черепица

Подают черепицу в кассетах (рис. 91). Кассеты с черепицей укладывают на возок (рис. 92) у рабочего места укладчика. Для удобства работы кровельщик использует специальную скамейку (рис. 93).

Рис. 92. Возок для установки кассет с черепицей у рабочего места укладчика

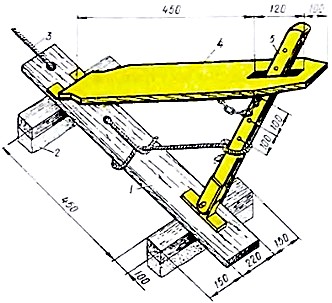

Рис. 93. Скамейка укладчика:
1 — продольная доска, 2 — поперечина с амортизатором из губчатой резины, 3 — трос, 4 — шарнирное сиденье, 5 — упорная планка с шарниром

Перед началом работы кровельщик заготавливает необходимое количество половинок материала (черепиц, плиток, гонтин или щепы) для смещения при укладке в смежных рядах.

Кровельные работы можно вести одновременно на двух или трех делянках. Работу выполняют звеном, состоящим из кровельщиков 3-го и 4-го разрядов (рис. 94, а) и помощника (рис. 94, б).

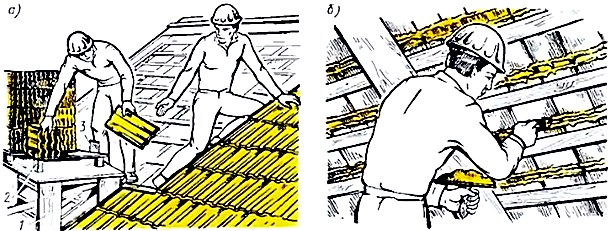

Рис. 94. Устройство черепичной кровли:
а — рабочее место звена на захватке, б — промазка швов со стороны чердака; 1 — возок для установки кассет с черепицей, 2 — поддон, 3 — металлическая кассета

Устройство кровли. Плоскую ленточную черепицу укладывают двумя способами: двухслойным или чешуйчатым (рис. 95).

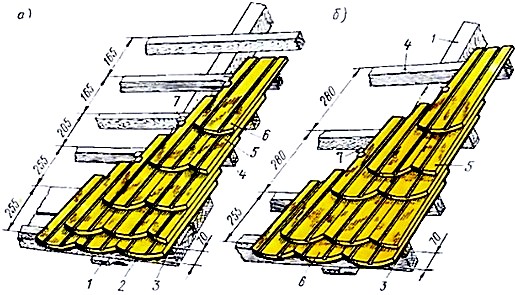

Рис. 95. Покрытие ската крыши плоской ленточной черепицей:
а — двухслойное покрытие, б — чешуйчатое покрытие; 1 — стропильная нога, 2 — настил, 3 — уравнительная рейка, 4 — обрешетина, 5 — половина плоской ленточной черепицы, 6 — цельная черепица, 7 — кляммера для крепления черепиц

Черепицу укладывают в направлении снизу вверх, т. е. от карниза к коньку, таким образом, чтобы вышеукладываемые ряды перекрывали нижеуложенные. Черепицу смещают одну относительно другой, т. е. все нечетные ряды начинают и заканчивают целыми черепицами, четные ряды начинают и заканчивают половинками. Черепицу первого ряда укладывают на две обрешетины, зацепляя при этом шипами за тыльную грань верхней обрешетины. Во втором ряду ее зацепляют за верхний торец первого ряда. Третий и все вышеукладываемые ряды делают, как первый, приконьковый — как второй.

Все черепицы, которые укладывают вдоль карнизных и фронтонных свесов, крепят независимо от уклона крыши. В остальных рядах на скатах крепят каждую вторую или каждую третью черепицу. Если уклон больше 100%, черепицу рекомендуется закреплять во всех рядах.

Плоскую черепицу крепят к обрешетке кляммерами 7 или гвоздями. При использовании кляммер плоскую черепицу закрепляют попарно. Кляммеры ставят в процессе укладки кровли после зацепления черепицы шипом за обрешетку. Правый горизонтальный отворот кляммеры должен находиться сверху уложенной черепицы. Под левый же отворот подводят смежную черепицу. Отвороты сверху закрывают очередным укладываемым рядом. Отогнутые концы кляммерных крючков забивают со стороны чердака в обрешетку. После завершения работ на основных скатах приступают к покрытию вальмовых скатов и ребер.

Конек крыши и ребра (рис. 96, а, б) покрывают коньковыми желобчатыми черепицами 3. На коньке их укладывают в том же направлении, в каком ведут укладку на скате. На ребрах черепицу всегда устанавливают в направлении снизу вверх. Место сопряжения ребер с коньком заделывают кровельной розеткой из оцинкованной стали или цементным раствором. Желобчатую черепицу укладывают на растворе. Каждую черепицу привязывают проволокой, один конец которой крепят за ушко, а второй привязывают к гвоздю, забитому в обрешетину сбоку или снизу.

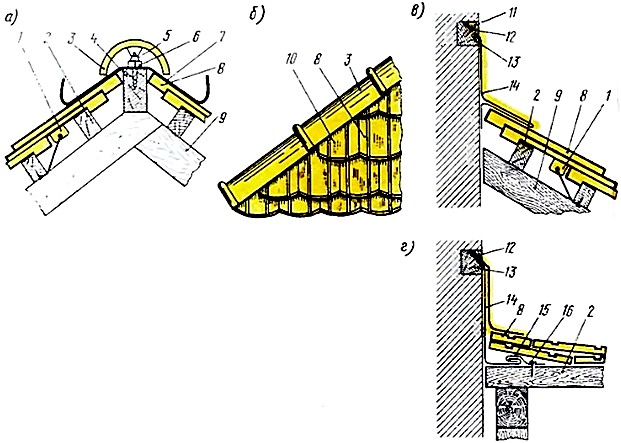

Рис. 96. Основные элементы черепичной кровли:
а — конек, б — нижняя часть ребра кровли, в — примыкание кровли у стены, г — примыкание кровли у брандмауера; 1, 15 — кляммеры, 2 — брусок обрешетки, 3 — коньковая желобчатая черепица, 4 — коньковый брус, 5 — проволока для крепления коньковой черепицы, 6 — глухарь, 7 — скоба, 8 — плоская ленточная черепица, 9 — стропильная нога, 10 — расклинок из черепицы, 11 — раствор, 12, 16 гвозди, 13 — закладная рейка, 14 — фартук из кровельной стали

Вторую черепицу в коньке или на ребре укладывают таким образом, чтобы ее фальцевый ободок вошел в круговую канавку первой. Аналогично укладывают и все последующие желобчатые черепицы.

Примыкание кровли к поперечной стене (рис. 96, в) закрывают фартуком 14 из оцинкованной стали. Его нижний край накладывают на торцовый ряд черепичного покрытия, а верхний — закрепляют гвоздями 12 на рейке 13, заделанной в штрабе стены.

Примыкание кровли к продольной стене (рис. 96, г) закрывают также фартуком 14. Его нижний край крепят кляммерами 15, а верхний — гвоздями 12 по примеру крепления предыдущего фартука.

Пазовую ленточную черепицу укладывают только в один слой, она отличается от плоской ленточной тем, что имеет продольные закрои. Этим достигается плотное сопряжение черепиц между собой в рядах.

Пазовой ленточной черепицей покрывают крыши простых форм; односкатные, двускатные. Крышу начинают покрывать от фронтона (рис. 97, а). Черепицу укладывают рядами в направлении снизу вверх, т. е. от карниза к коньку. Нижние два ряда рекомендуется выкладывать полностью с подмостей или лесов, все последующие — с передвигаемой скамейки. Устройство покрытия обычно начинают справа налево (если смотреть с земли).

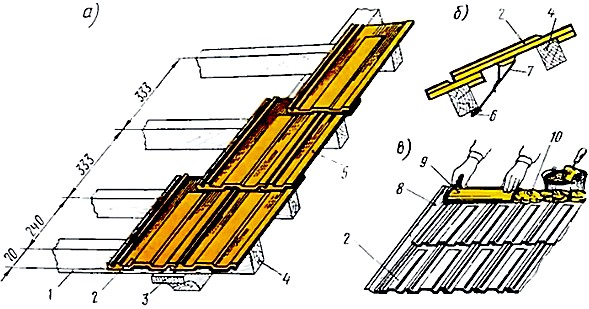

Рис. 97. Покрытие кровли пазовой ленточной черепицей:
а — начальный период укладки; б — крепление черепицы, в — покрытие конька; 1 — карнизная обрешетина, 2 — пазовая ленточная черепица, 3 — стропильная нога, 4 — брусок обрешетки, 5 — половина пазовой ленточной черепицы, 6 — гвоздь, 7 — проволока для крепления черепицы, 8 — ветровая доска, 9 — коньковая черепица, 10 — раствор

Поперечные ряды на скате выкладывают вразбежку, т. е. со смещением черепиц в смежных рядах. Все нечетные ряды выкладывают из цельных черепиц, а четные ряды начинают и заканчивают половинками.

Черепицу укладывают в трех-четырех рядах одновременно. Каждую укладываемую в кровлю черепицу зацепляют шипом за тыльную сторону обрешетины.

В карнизном, коньковом и фронтонных рядах черепицу крепят к обрешеткам проволокой 7 (рис. 97, б). На скате с уклоном более 50% рядовую черепицу привязывают проволокой во всех нечетных рядах. Все черепицы, подлежащие креплению, укладывают в ряды с предварительно закрепленными за ушки кусками проволоки длиной 200 мм. Свободные концы проволок кровельщик 2-го разряда со стороны чердака натягивает и закручивает за гвозди, вбиваемые в обрешетины на 3/4 их длины.

Через 3...4 мес после покрытия крыши черепицей (после осадки рубленых стен) все поперечные швы со стороны чердака промазывают известковым раствором состава 1:3 с добавлением в него волокнистых материалов (очесов, пакли, сечки и т. д.). Коньки (рис. 97, в) покрывают пазовыми черепицами по способу, описанному выше (в покрытиях из плоской ленточной черепицы).

Пазовая штампованная черепица (рис. 98) отличается от других типов черепицы тем, что имеет как продольные, так и поперечные закрои. Этим достигается плотное сопряжение плит между собой в продольных и поперечных рядах. Закрытые фальцевые сопряжения, образующиеся при нахлестках, предотвращают проникновение атмосферных осадков в виде дождя и снега.

Рис. 98. Покрытие ската кровли пазовой штампованной черепицей:
а — начальный период укладки, б — крепление черепицы; 1 — карнизная обрешетина, 2 — стропильная нога, 3 — половина пазовой штампованной черепицы, 4 — цельная пазовая штампованная черепица, 5 — обрешетина, 6 — гвоздь, 7 — проволока

Черепицу укладывают по обрешетке из брусков сечением 60 х 60 мм. Последовательность укладки черепиц в покрытие и их крепление выполняют так же, как и для пазовой ленточной черепицы.

Желобчатую черепицу укладывают на кровлях, имеющих уклон 20...30%. При уклоне менее 20% не обеспечивается необходимая водонепроницаемость кровли, а при уклоне больше 33% черепица может сползти вниз, так как она удерживается на скате только за счет трения.

Черепицу укладывают по сплошному дощатому основанию на известковом растворе с добавкой очесов или на глине, смешанной с рубленой соломой; толщина слоя раствора 10...12 мм.

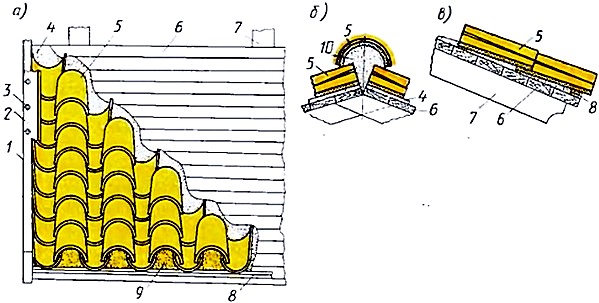

Работу ведут от фронтона слева направо рядами, параллельными один другому и параллельными коньку крыши (рис. 99). В нижнем ряду каждая верхняя черепица суженным концом входит в расширенный конец нижней черепицы не менее чем на 1/6...1/4 длины. В покрывающем ряду каждая верхняя черепица расширенным концом должна накрывать суженный конец нижней на ту же величину.

Поперечные желобчатые ряды на скате разделяются промежутками, которые в процессе укладки рекомендуется заполнять кирпичным и черепичным боем. После перекрытия нижних рядов верхними образуется водонепроницаемое покрытие ската крыши.

Кровлю из сланцевых плиток настилают по дощатому (разреженному) основанию, которое укладывают с чередующимся шагом, равным 210 и 170 мм (для плиток размером 20x40 см). Сланцевые плитки крепят к обрешетке так, чтобы они свободно лежали на нижних плитках и были достаточно закреплены головками гвоздей (с образованием небольшой слабины). Конек покрывают досками.
