Граверное дело
Учебник



64. Клеймение деталей методом нагрева

В гравёрном производстве существуют различные штампы и клейма, рабочую часть которых нагревают. Горячие буквы штампа выжигают на материале изделия. Такой вид гравирования лучше всего производить на эластичных материалах — пластмассе, коже, дереве и т. д. В зависимости от материала изменяется и форма гребней (штриха) букв или цифр штампа. Например, для горячего тиснения на коже рекомендуется изготовлять буквы штампа заостренными, а для работы по дереву — с плоской поверхностью гребня.

Прежде клеймение нагретыми штампами производилось весьма примитивным способом. Штамп с обозначениями вставляли в специальную державку и нагревали на раскаленных углях. С развитием техники и приобретением опыта в этой отрасли гравёрного производства для штампов вместо простых державок были сконструированы более совершенные приспособления, улучшающие качество выжигания, значительно ускоряющие работу и повышающие производительность труда. Некоторые из них изготовлялись в виде портативной керосиновой форсунки (рис. 112. а).

Штампы для клеймения выжиганием

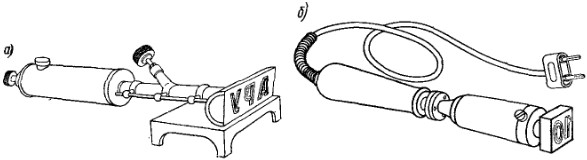

Рис. 112. Штампы для клеймения выжиганием

Однако самое широкое распространение получило приспособление с электрическим нагревом (рис. 112, б). Конструкция этого приспособления отличается простотой, выполнена по типу электрического паяльника с нихромовой намоткой для нагрева от электрической сети напряжением в 127 или 220 В. Из наружного конца ручки выходит электрический шнур с вилкой для включения в штепсельное гнездо сети, а на рабочем конце приспособления имеется зажимной винт для закрепления штампа. Конструкции электрических державок и державок с другими методами обогрева штампов выполняются универсальными, вследствие чего в них могут быть установлены штампы или клейма различных размеров и форм.

Наряду с описанными выше конструкциями приспособлений для клеймения методом выжигания появились новые более современные и прогрессивные устройства, представляющие собой системы с повышенной универсальностью и надежностью в эксплуатации. Эти устройства резко отличаются от предыдущих тем, что электрический шнур от конца ручки до штепсельной вилки выполнен спирально, что очень удобно в работе. Кроме того, вместо нихромовой намотки применен унифицированный керамический термоэлемент, который при необходимости легко и быстро может быть заменен. Питание подается от электросети напряжением 127 или 220 В и регулируется при помощи реостата в широком диапазоне. Необходимость регулировки напряжения вызвана тем, что детали, подлежащие тепловому клеймению, изготовляются из различных материалов, в том числе из пластмасс, а следовательно, степень нагрева клейма или штампа должна соответственно изменяться в зависимости от материала детали. Например, если для детали из полистирола необходима температура иагрева штампа 50—60 °С, то для дерева она составляет 100—120 °С, а для карболита — 120—150 °С. Для нормальной работы и экономии электроэнергии при длительной эксплуатации устройства для клеймения выжиганием его оснащают автоматическим термовыключателем.
