38. Чертежные приборы типа «Пингвин»

Чертежный прибор «Пингвин-2» (рис. 56) предназначен для выполнения чертежнографических работ карандашом или тушью на листах 11 формата. Прямоугольная фанерная доска служит основанием 1, на котором установлен поворотный стол 2 с круговой шкалой 4. На верхней плоскости стола имеются две взаимно перпендикулярные линии 3, служащие для установки по ним чертежных листов.

Вертикальная линия снабжена обычной миллиметровой шкалой с нулевым центром, от которого нанесено по 100 делений вверх и вниз, что значительно облегчает вычерчивание горизонтальных линий с заданным расстоянием между ними. С левой стороны основания на двух кронштейнах установлена цилиндрическая штанга 8, по которой вертикально перемещается каретка 5, имеющая на своей поверхности четыре сухарика 6, образующих направляющий паз типа ласточкина хвоста. В пазу установлена рабочая линейка 7, снабженная миллиметровой шкалой с нулевым центром, по обе стороны от которого нанесено по 300 делений. Наличие подвижного нуля является важным преимуществом прибора, так как это значительно облёгчает вычерчивание фигур по заданным размерам и повышает производительность труда. Для удобства перемещения линейки в горизонтальном направлении на ней предусмотрена ручка 10. Чтобы линейка не мешала при закреплении чертежа, она вместе с кареткой может поворачиваться на штанге 8 и откидываться влево.

В верхней части основания имеется указатель угла поворота 9, а в правой нижней части смонтировано стопорное устройство 11, фиксирующее положение поворотного стола. В центре внутренней плоскости стола с помощью фланца закреплена вертикальная ось, помещенная в подпятник, установленный на основании. В подпятнике предусмотрен стопорный винт, входящий в кольцевую канавку на оси и предотвращающий выпадание поворотного стола при транспортировке прибора. На внутренней плоскости основания, в верхней его части, закреплена регулируемая по высоте опора, позволяющая быстро изменять угол наклона прибора от 20 до 80°.

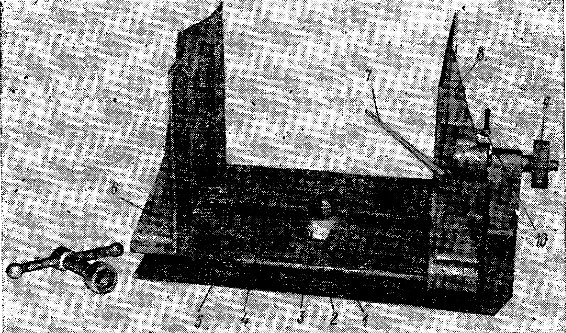

Чертежный прибор «Пингвин-2»

Рис. 56. Чертежный прибор «Пингвин-2»

Малые габаритные размеры и компактность прибора позволяют использовать его как в технологических и конструкторских бюро, так и в полевых условиях. Внедрение прибора «Пингвин-2» повысило производительность труда и культуру производства.

Чертежный прибор «Пингвин-5» по сравнению с предыдущим имеет более простую конструкцию и позволяет выполнять чертежно-графические работы на листах 11-го и 12-го форматов.

Прямоугольное основание 1 прибора (рис. 57) выполнено из двух скрепленных между собой фанерных листов. В верхнем листе имеется цилиндрическое окно, в которое помещен поворотный стол 2, снабженный градусной шкалой 9 с нулевым центром и 45 делениями по обе его стороны. На основании сверху и снизу нанесены по три риски 10 с центральными углами в 45° между ними. Вцентре, с тыльной стороны к повторному столу, прикреплен фланец с осью, входящей во втулку, установленную на основании. Вдоль кромок основания справа и слева на кронштейнах 5 и 8 параллельно друг другу закреплены две цилиндрические направляющие 7, по которым перемещается ползун 6, жестко связанный с рейсшиной 4, имеющей миллиметровую шкалу длиной 500 мм. Рейсшину перемещают за ручку 3.

Чертежный прибор «Пингвин-5»

Рис. 57. Чертежный прибор «Пингвин-5»

Для расчета расстояний по вертикали на правой кромке неподвижного основания закреплена шкала И длиной 330 мм, а на рейсшине 4 предусмотрен соответствующий визир. К нижней плоскости основания прикреплены две регулируемые по высоте ножки, позволяющие устанавливать прибор под углом 30° к поверхности рабочего стола. На ножках и на плоскости основания снизу имеются резиновые прокладки, устраняющие скольжение прибора на рабочем столе.

Поворотный стол снабжен четырьмя механическими кнопками постоянного действия, которые расположены так, что позволяют закреплять листы 11-го и 12-го форматов.

Рассмотрим некоторые особенности работы с прибором «Пингвин-5». Установив поворотный стол так, чтобы нанесенная на основании прибора вертикальная риска совместилась с нулевым делением градусной шкалы 9, чертежный лист заводят под кнопки и закрепляют в положении, при котором горизонтальные линии рамки листа оказываются параллельными рейсшине 4.

При вычерчивании линий тушью рейсшину устанавливают на расстоянии 1,5 — 2 мм от поверхности листа, что дает возможность продолжать работу, не дожидаясь высыхания туши, и исключает загрязнение чертежа. При работе карандашом рейсшину поджимают к поверхности чертежа ручкой 3.

Для построения круговых шкал или деления дуг окружностей на части их центры необходимо совместить с центром вращения стола. Чтобы определить этот центр, наносят две диаметральные линии при различном угловом положении стола. Точка их пересечения и будет искомым центром. Далее построение производят при помощи градусной шкалы 9.

Таким образом, сочетание поворотного чертежного стола с плоскопараллельной рейсшиной и вертикальной шкалой неподвижного стола полностью исключает пользование различными угольниками, измерителями, транспортирами и другими делительными инструментами, а также прибором для нанесения штриховых линий. «Пингвин-5» позволяет выполнять чертежи с высокой точностью линейных (±0,25 мм) и угловых (±15) размеров.

Для обеспечения плавного перемещения рейсшины цилиндрические направляющие необходимо один раз в месяц протирать и смазывать веретенным маслом с помощью тампона. Поверхности прибора следует 1—2 раза.в месяц обрабатывать бензином.

Чертежный прибор «Пингвин-5» прост по конструкции, надежен в эксплуатации и не требует значительных затрат на изготовление. Применение прибора резко повышает производительность труда и культуру производства.
