Граверное дело
Учебник



5. Техника безопасности при производстве граверных работ

Случаи травматизма на производстве возникают вследствие недостатков в организации производства и незнания или несоблюдения основных элементарных правил по технике безопасности рабочими и инженерно-техническими работниками.

Эксплуатация различных станков в помещении для гравёрных и делительных работ может быть доверена лицам, знающим правила пользования оборудованием не только в целом, но и каждого станка в отдельности, а также умеющим вовремя обнаружить самые незначительные дефекты станков.

Плохой уход за оборудованием, особенно за уникальным, ведет к быстрому износу его основных частей и узлов, к потере точности станка. Поэтому необходимо своевременно производить профилактический осмотр, ремонт, промывку, смазку трущихся поверхностей и частей узлов станка. Знание технологического процесса, принципа действия оборудования, приспособлений к нему и инструментов, умение пользоваться ими и правильно организовать свое рабочее место обеспечивают безопасность и высокую производительность труда. Гравёр должен хорошо знать причины, которые могут вызывать те или другие несчастные случаи во время работы, и своевременно принимать соответствующие меры предосторожности.

Во время гравирования обрабатываемая деталь должна освещаться мягким направленным светом; для этого лампа накаливания с рассеивающим экраном монтируется на гибком шланге, позволяющем изменять направление луча света. Для безопасного пользования переносными электролампами напряжение в сети должно быть от 12 до 36 В.

Чистота и порядок на рабочем месте, правильное расположение инструмента также способствуют повышению производительности труда и снижают возможность возникновения несчастных случаев.

Основным гравёрным инструментом при ручной гравировке вляется штихель. Для безопасного пользования этим инструментом во время работы следует внимательно наблюдать за режущей кромкой штихеля. При замеченном малейшем выкрашивании последней следует немедленно прекратить работу и заточить штихель. Пренебрежение к такому незначительному дефекту может привести к серьезному повреждению ладони левой руки, так как тупой штихель при соскальзывании с детали может насквозь прорезать руку, поддерживающую обрабатываемую деталь.

Не менее важное значение для техники безопасности имеет и исправность ручек, насаженных на штихели, так как при гравировании на латуни и на стали режущая кромка штихеля испытывает большие давления. В случае поломки ручки хвостовик мгновенно вонзится в ладонь правой руки гравёра.

Иногда гравёру приходится самому отрезать металл для заготовок. При резке металла вручную следует обращать внимание на исправность станка, прочно удерживающего ножовочное полотно. Разрезаемую заготовку следует крепко зажать в тисках. В конце резки необходимо уменьшить нажим на ножовку и поддерживать отрезаемую часть, чтобы она не упала на ноги. Мелкую металлическую стружку нельзя сдувать, так как стружка может легко попасть в глаза.

Применяемые для опиливания (срезания слоя металла) заготовок напильники не должны иметь загрязненных и затупленных поверхностей. Очищать напильник от приставших стружек и грязи следует только металлической щеткой. Ручки для напильников изготавливают из мягких пород дерева, чтобы они не раскалывались при насаживании на хвостовик напильника. Не допускается пользование напильником без ручки или с неисправной ручкой (расколотой или без насадного кольца).

Наиболее часто гравёру приходится производить работы на станке с пантографом и на делительных машинах. Поэтому знать основные правила по технике безопасности при работе на механическом оборудовании для гравёра совершенно необходимо.

Механизм для нанесения делений некоторых систем кругло- и продольно-делительных машин в нерабочем положении (иногда во время настройки) откидывают назад; при этом резец принимает вертикальное положение острием вверх. Это очень опасно, так как работающий может не заметить резец и поранить лицо йли глаз. Для предотвращения несчастного случая необходимо помнить, что резец в положении острием вверх нельзя оставлять даже на кратчайший срок. Если же установка механизма в этом положении необходима, то лучше всего на это время резец изъять или надеть на него предохранительную колодку.

Перед началом работы на пантографе следует произвести осмотр состояния его движущихся узлов и убедиться в исправности электрической аппаратуры, в особенности заземления. При неосторожном обращении с токопроводящими устройствами могут произойти электрические травмы. Не разрешается прикасаться к незащищенной или плохо защищенной силовой цепи электродвигателя и пусковой аппаратуры, так как они находятся под высоким, опасным для жизни, напряжением. Следует также осмотреть состояние ограждений движущихся частей и проверить смазку последних. Замеченные недостатки необходимо устранить или поставить о них в известность бригадира или мастера.

В процессе работы, в особенности с хрупкими материалами. такими, как латуни марки ЛC59, необходимо надеть предохранительные очки, так как мелкая стружка с большой скоростью отлетает от вращающегося резца фрезы и может вызвать травму глаз. Во время гравирования на пантографе следует обращать внимание на крепление детали, состояние инструмента, в первую очередь его лезвия и углов заточки. При ручной и механической подаче необходимо учитывать диаметр резца-фрезы и механические свойства обрабатываемого материала заготовки. При чрезмерно большой подаче или вязком обрабатываемом материале может легко сломаться рабочая часть резца-фрезы, что часто является причиной несчастного случая. К травме может привести также невнимательное отношение к своей одежде: незаправленные рукава, не убранные под косынку волосы.

После окончания работы пантограф надлежит вычистить. Для этого необходимо четырехзвенник вместе со шпинделем и резцом отвести в сторону за пределы поверхности рабочего и копирного столов. Несоблюдение этого обязательного условия может привестик несчастномуслучаю, так как во время сметания стружки с рабочего стола пантографа можно сильно повредить руку об острие выступающего резца.

Постоянное внимание необходимо обращать на предохранительные устройства (кожухи и экраны), так как большую опасность для окружающих представляют открытые движущиеся части пантографа. Шпиндель с резцом-фрезой ограждают щитками (рис. 7).

Предохранительные щитки у копировально-фрезерного станка

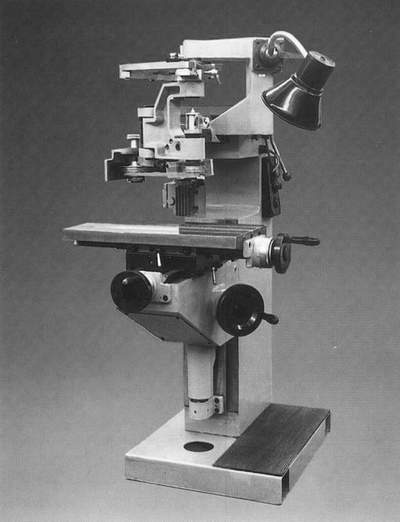

Рис. 7. Предохранительные щитки у копировально-фрезерного станка модели К-2

В малогабаритных настольных станках, где в силу конструктивных особенностей не представляется возможным устанавливать предохранительный щиток, для привода употребляют резиновые ремни, которые не так опасны при обрыве. Однако для более надежной и безопасной работы рекомендуется эти ремни сращивать не резиновым клеем, а производить эту операцию методом горячей вулканизации при помощи специального приспособления.

При работе на сверлильных станках необходимо знать и выполнять следующие правила:

  1. перед работой обшлага рукавов рабочей одежды застегнуть на пуговицы или завязать тесьмой, не допускать свисающих концов; волосы убрать под головной убор;
  2. не держать детали в руках, а закреплять их в тисках, привернутых к столу; мелкие детали сверлить после закрепления струбциной, ручными тисочками или другими приспособлениями;
  3. не допускать сильного нажатия на ручку подачи шпинделя станка;
  4. для защиты глаз от отлетающей стружки пользоваться защитными очками;
  5. добиваться выхода короткой стружки, делая перерывы в подаче; не охлаждать сверло при помощи ветоши, а применять кисточки;
  6. не тормозить станок, касаясь рукой шпинделя или сверла для ускорения его остановки.

При работе на фрезерных станках следует выполнять нижеизложенные правила:

  1. привести в порядок рабочую одежду: обшлага рукавов застегнуть на пуговицы или перевязать тесьмой, не оставляя свисающих концов; волосы убрать под головной убор;
  2. надежно закреплять режущий инструмент, обрабатываемое изделие и приспособления;
  3. не перегружать станок, соблюдать заданный режим обработки;
  4. установку, крепление, контроль и снятие деталей производить только после полной остановки станка, т. е. после полной остановки фрезы, отведя стол на безопасное расстояние от режущего инструмента;
  5. не снимать ограждений и предохранительных устройств со станка, а также не держать ограждение открытым на работающем станке; не выполнять самому каких-либо ремонтных работ станка и электроборудования;
  6. уборку производить только при остановленном станке с помощью щетки-сметки, совка; уборка стружки руками запрещается;
  7. не брать и не подавать детали, заготовки и другие предметы через станок во время его работы;
  8. во избежание неожиданного самопуска станка при внезапном отключении электроэнергии поставить пусковые устройства в положение «Выключено»;
  9. не оставлять работающий станок без наблюдения;
  10. работу производить с защитным экраном или в защитных очках, так как при работе возможно травмирование глаз отлетающей стружкой;
  11. при скоростном фрезеровании установить передвижные ограждения для защиты от стружки. В случае получения травмы или засорения глаз нужно доложить об этом мастеру и обратиться за помощью в медицинский пункт завода; станок, приспособления и инструмент оставить в положении, в котором они находились в момент травмы.

Помещение для гравёрных и делительных работ должно быть оборудовано приточно-вытяжной вентиляцией, которая обеспечивает чистоту воздушной среды, состоящей из 0,0001 мг/л озона, 0,03 мг/л окиси углерода, 0,005 мг/л окислов азота. Предельно допустимая концентрация газов серной кислоты в воздухе помещения 1 мг/м3.

При необходимости производства травильных работ при изготовлении шкал, сеток и других подобных им изделий точного приборостроения необходимо соблюдать следующие правила по технике безопасности.

I. До начала работы.

  1. Надеть спецовку.
  2. Включить вытяжную вентиляцию.
  3. Смазать вазелином лицо и руки.
  4. Проверить исправность бортовых отсосов.
  5. В случае получения новой незнакомой работы получить от мастера инструктаж по технике безопасности, без которого к работе не приступать.

II. Во время работы.

  1. Необходимо строго выполнять правила по технике безопасности, предусмотренные данной инструкцией и указания мастера.
  2. Разрешается переносить кислоты и щелочи только двум рабочим и в исправной таре, пользуясь специальной тележкой. 3. Запрещается переносить кислоты и едкие вещества на спине или обхватив бутыли впереди себя, а также поднимать бутыли за горлышко.
  3. При составлении раствора необходимо вначале налить в ванну воду, затем кислоту, а не наоборот, во избежание выбрасывания кислоты от разогревания ее при соединении с водой.
  4. Переливание кислот производить только в защитных очках и резиновых перчатках при помощи сифонов.
  5. При изготовлении травильного раствора из азотной и серной кислот в наполненную ванну вначале наливать азотную кислоту, а затем серную непрерывной тонкой струей.
  6. Не разрешается добавлять кислоты и сменять раствор без указания мастера.
  7. Не разрешается опускать деталь в ванну руками, необходимо пользоваться приспособлениями, опускать детали осторожно во избежание разбрызгивания раствора.
  8. Запрещается наклоняться очень низко над ванной, заполненной раствором.
  9. В случае разлива кислоты или щелочи на пол необходимо немедленно смыть ее проточной водой.
  10. При попадании щелочи или кислоты на кожу следует промыть пораженное место обильным количеством воды. Серную кислоту предварительно снять марлей.
  11. В случае попадания кислоты в глаза необходимо промыть их проточной водой, а затем 1%-ным раствором соды, находящейся в цеховой аптечке. При попадании щелочи в глаза также промыть их водой, а затем 1%-ным раствором борной кислоты. Во всех случаях поражения глаз надлежит обратиться к врачу.
  12. В помещениях цеха должны работать не менее двух человек.
  13. Производить посторонние работы запрещается, выполняют только те работы, которые входят в круг прямых обязанностей.
  14. В случае травмы или несчастного случая пострадавшего нужно немедленно отправить в медпункт.
  15. Не допускать нахождения в цехе посторонних людей.
  16. В помещении травильной не разрешается курить, принимать рищу, а также хранить продукты.

III. После работы.

  1. По окончании работы закрыть ванны крышками.
  2. Снять спецодежду, повесить в индивидуальный шкафчик.
  3. Вымыть руки теплой водой с мылом или принять душ.

За несоблюдение правил настоящей инструкции рабочий привлекается к ответственности в соответствии с правилами внутреннего распорядка на заводе. Всегда необходимо помнить, что соблюдение правил техники безопасности способствует повышению качества и высокой производительности труда, а самое главное, — значительно сокращает число несчастных случаев.
