Профессия - газосварщик



5.4. Присадочные материалы

Присадочными материалами являются проволока, прутки (стержни), полоски металла, близкие по свойствам свариваемому металлу. При проведении сварки они обеспечивают дополнительный металл для заполнения зазора между свариваемыми кромками и образования сварного шва требуемой формы.

Основным присадочным материалом служит сварочная проволока.

Требования к присадочной проволоке:

  • по своим свойствам и характеристикам присадочная проволока должна быть идентична свариваемому металлу;
  • необходимо, чтобы поверхность проволоки была чистой и гладкой, без трещин, расслоений, раковин, окалины, ржавчины и других дефектов;
  • на поверхности низкоуглеродистой и легированной проволоки не допускается наличия технологической смазки, за исключением мыльной, не содержащей графит и серу.

Присадочная проволока для сварки углеродистых и легированных сталей. При сварке сталей в качестве присадочного материала применяют холоднотянутую сварочную проволоку, соответствующую ГОСТ 2246-70 (табл. 5.5).

Таблица 5.5 Сварочная проволока для сварки стали

Обозначение сварочной проволоки состоит из букв Св (сварочная) и написанного через дефис буквенно-цифрового обозначения марки стали. Диапазон диаметров сварочных проволок 0,3... 12,0 мм. Диаметр проволоки проставляют перед буквами Св. Буква А в конце условного обозначения марок низкоуглеродистой и легированной проволоки свидетельствует о повышенной чистоте металла с точки зрения содержания серы и фосфора. Двойная буква А указывает на пониженное содержание серы и фосфора по сравнению с проволокой, в обозначении которой используется одна буква А.

Пример. ЗСв-08Г2СА — сварочная проволока (Св) диаметром 3 мм из низколегированной стали марки 08Г2С с пониженным содержанием серы и фосфора (А).

После обозначения марки стали через дефис могут быть написаны следующие заглавные буквы: Э — проволока предназначена для изготовления электродов; О — омедненная проволока; БД — полученная вакуумно-дуговым переплавом, Ш — электрошлаковой выплавкой, ВИ — вакуумно-индукционным способом.

Присадочные прутки для сварки чугуна. Для газовой сварки серого чугуна выпускают чугунные прутки (табл. 5.6) диаметром 4, 6, 8, 10, 12 и 16 мм.

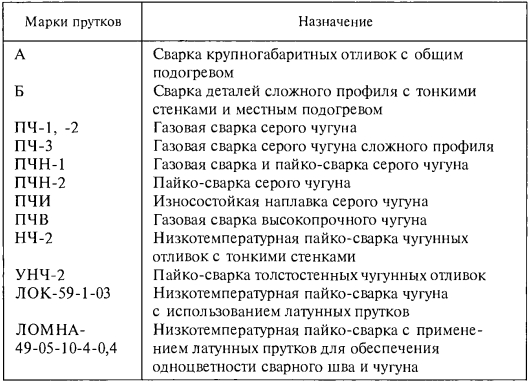

Таблица 5.6 Присадочные прутки для газовой сварки и пайко-сварки чугуна

Пример. 4ПЧ-2 — чугунный пруток диаметром 4 мм марки ПЧ-2.

Маркировку торца прутков выполняют краской черного (ПЧ-1), белого (ПЧ-2), красного (ПЧ-3), синего (ПЧН-1), коричневого (ПЧН-2), желтого (ПЧИ) или зеленого (ПЧВ) цвета.

Присадочная проволока для сварки меди и ее сплавов. Для газовой сварки меди, медно-никелевых сплавов, бронз и латуни применяют сварочную проволоку, отвечающую ГОСТ 16130 — 90 (табл. 5.7). Ее диаметр составляет 0,8...8 мм.

Таблица 5.7 Присадочная проволока для газовой сварки меди и ее сплавов

Условное обозначение присадочной проволоки из меди или ее сплава представляет собой последовательность символов, записанных в определенном порядке, соответствующем классификации этих материалов по следующим признакам:

  • способу изготовления (холоднодеформированная (тянутая) — Д; горячедеформированная (прессованная) — Г);
  • форме сечения (изготавливают проволоку исключительно круглого сечения — КР);
  • механическим свойствам (мягкая — М, твердая — Т);
  • виду поставки (мотки (бухты) — БТ, катушки — КТ, барабаны — БР, сердечники — СР, немерной длины — НД).

Пример. ДКРТ2,ОБТБрОЦ4-3 — сварочная проволока, холоднодеформированная (Д), круглая (КР), твердая (Т), диаметром 2,0 мм, в мотках (БТ), из бронзы марки БрОЦ4-3.

Присадочная проволока для сварки алюминия и его сплавов. При сварке алюминия и его сплавов используют тянутую и прессованную проволоку из алюминия и алюминиевых сплавов (табл. 5.8), отвечающую ГОСТ 7871 — 75. Ее диаметр составляет 0,8... 12,5 мм.

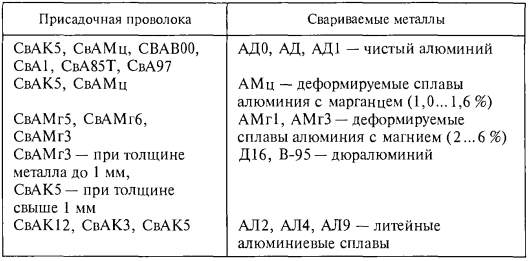

Таблица 5.8 Присадочная проволока для газовой сварки алюминиевых сплавов

При маркировке проволоки приняты условные обозначения, характеризующие:

  • способ изготовления (тянутая — В, прессованная — П);
  • вид обработки (нагартованная — Н, отожженная — М);
  • вид поставки (мотки (бухты) — БТ, катушки — КТ).

Пример. П.СвАМц.Н4,б5 х БТ — прессованная (П), сварочная (Св), проволока из алюминиевого сплава марки АМц, нагартованная (Н), диаметром 4,65 мм, в бухте (БТ).

Контрольные вопросы

  1. При соприкосновении кислорода с какими веществами возникает самовоспламенение?
  2. В каком состоянии находится ацетилен в баллонах?
  3. Какое содержание ацетилена в воздухе наиболее взрывоопасно?
  4. Какова максимальная температура ацетиленокислородного пламени?
  5. Почему технический пропан нельзя применять при сварке в подвалах, колодцах и приямках?
  6. В каком виде поставляется карбид кальция?
  7. Почему карбид кальция необходимо хранить в герметичной упаковке?
  8. Какие средства пожаротушения необходимо использовать при возгорании карбида кальция?
  9. Каково назначение флюса при газовой сварке?
  10. Какими свойствами должны обладать флюсы, предназначенные для сварки алюминия и его сплавов?
  11. Каково назначение присадочных материалов?
  12. Какими свойствами должны обладать присадочные материалы?
