Электромонтер-кабельщик
Учебное пособие



§ 7. Распределительные устройства на напряжение до 1000 в и кабельные присоединения к ним

Распределительные устройства на напряжение до 1000 В состоят из щитов разного назначения.

Щиты подразделяют на распределительные, управления, релейные, сигнализации и контроля. Щит представляет собой металлическую конструкцию, комплектуемую из отдельных панелей или шкафов, на которых установлены приборы и аппараты, смонтированы сборные шины и проводки вторичных цепей, и изготовляются в открытом или закрытом исполнении.

В соответствии с проектной схемой щиты комплектуют из панелей и шкафов, которые в собранном виде являются комплектным электротехническим устройством.

Распределительные щиты служат для приема и распределения электрической энергии в сетях напряжением до 380 В и в зависимости от конструкции разделяются на щиты одно- и двустороннего обслуживания. Их комплектуют из типовых панелей: линейных, вводных и секционных. Линейные панели позволяют присоединять к сборным шинам электроприемники на номинальные токи от 100 до 1000 А через рубильники с предохранителями или автоматы. Вводные панели служат для присоединения шинных и кабельных вводов, секционные — для разобщения (секционирования) сборных шин. Наиболее распространены щиты одностороннего обслуживания из панелей Щ070-1, Щ070-2, двустороннего обслуживания из панелей ПРС и ШД.

Распределительные силовые шкафы служат для приема и распределения электрической энергии в промышленных установках с глухозаземленной нейтралью. Наиболее распространены шкафы ШРС на номинальные токи до 400 А и напряжения до 380 В. Ввод и вывод проводов и кабелей в шкафах осуществляется сверху и снизу. Максимальное количество и сечение жил проводов или кабелей, присоединяемых к одному вводному зажиму, для шкафов на номинальный ток 250 А — 2х95 мм2, на 400 А — 2х150 мм2.

Нижний токоподвод в трубах

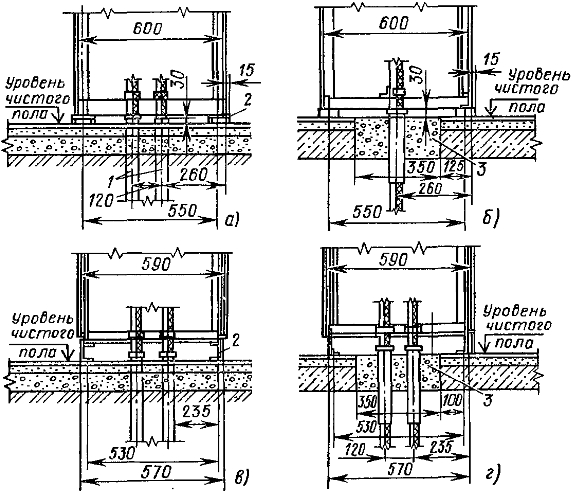

Рис. 12. Нижний токоподвод в трубах к щиту из панелей Щ0-70 и Щ0-70М (а, б) или из панелей ПД и шкафов ШД (в, г), установленных на полу и перекрытии:
1 — трубы для токоподвода, 2 — основание — швеллер, 3 — проем для токоподвода

В зависимости от конструкции РУ подвод кабелей к панелям и шкафам может осуществляться снизу из кабельных каналов, из приямков, расположенных сзади щита или спереди, а также в трубах при установке щитов непосредственно на полу или на перекрытии (рис. 12). Провода и кабели жестко прикрепляют к металлическим конструкциям. При вводе кабелей в панели и шкафы сверху для их крепления используют консоли, перфорированные рейки и др.

Силовые распределительные шкафы индивидуальной установки в зависимости от конструкции имеют нижний ввод или нижний и верхний. При нижнем вводе питающие кабели или провода пропускают через патрубки, заложенные в строительном основании, и прикрепляют их к боковым стенкам шкафа скобами. Провода отходящих линий выводят снизу шкафа и крепят к перфорированным рейкам на его задней стенке перфорированным профилем, ПВХ лентами и т. п.
