§ 46. Приемка кабельных линий и сооружений в эксплуатацию
Приемка в эксплуатацию кабельных линий производится после окончания работ по прокладке кабелей и монтажу соединительных и концевых муфт. Все работы выполняют в соответствии с утвержденным и согласованным проектом, инструкцией Госстроя СССР по прокладке кабелей напряжением до 110 кВ (СН 85 — 74) и действующей технической документацией на муфты для кабелей с бумажной и пластмассовой изоляцией.
Кабельные линии при приемке в эксплуатацию под вергают осмотрам и электрическим испытаниям. Кабели скрытых прокладок (в траншеях, блоках и т. п.) не могут быть осмотрены после окончания всех работ на трассах, а существующие методы электрических испытаний не дают возможности выявить все дефекты в проложенной линии. Поэтому, для того чтобы обеспечить хорошее качество работ, необходимо контролировать прокладку кабеля и монтаж муфт во время их производства, т. е. осуществлять технический надзор.
В технический надзор входят: проверка кабельных сооружений и траншей; ознакомление с заводскими протоколами испытаний кабеля и его состоянием; проверка качества работ во время прокладки кабеля и монтажа муфт; контроль за наличием у монтажного персонала удостоверений, разрешающих им выполнять указанные работы. Его осуществляет та организация, которая будет эксплуатировать проложенный кабель.
Траншеи, каналы, туннели и другие кабельные сооружения выполняют с учетом минимально допустимых радиусов и изгибов кабелей, приведенных в табл. 16.

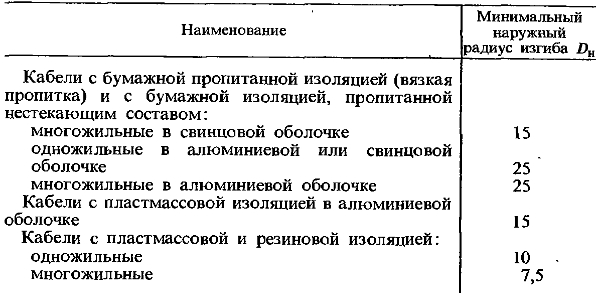

Таблица 16.
Минимально допустимые радиусы изгиба кабелей при прокладке
Примечание. DK — наружный диаметр кабеля.
При осмотре кабельных сооружений должны быть проверены: наличие уклонов для стока воды, электрическое освещение, вентиляция и водооткачка,- соответствие внутренних размеров проекту, состояние железобетонных конструкций и др.
Проверка качества работ при прокладке кабеля включает: контроль по динамометру за усилием тяжения кабеля; определение допустимых радиусов изгибов, глубины прокладки и расстояний между параллельно уложенными кабелями, а также расстояний между крайними кабелями и стенами сооружений; определение расстояний на пересечениях и сближениях кабелей с различными сооружениями; контроль за наличием песчаной подушки под кабель, защитных покрытий, запасов кабеля перед муфтами, маркировочных бирок.
Контроль за монтажом муфт включает проверку: соответствия типоразмера муфты сечению кабеля; наличия кондиционных и не просроченных (срок годности) комплектующих материалов; наличия соответствующего инструмента и приспособлений; соблюдения обязательной технологии и последовательности монтажа.
На маркировочных бирках обозначают их марку, номинальное напряжение, число и сечение жил, номер или наименование кабельной линии. На бирках соединительных муфт силовых кабелей, кроме того, указывают дату монтажа и фамилию электромонтажника-кабелыци-ка; а на бирках концевых заделок — конечные пункты (откуда и куда проложен кабель).
Кабели после прокладки, монтажа кабельных муфт и концевых заделок, установки концевых заделок (в кабельный отсек РУ и др.) испытывают по нормам, предусмотренным ПУЭ. Одновременно с испытаниями проверяют соответствие жил по фазам обоих концов линии независимо от их расцветки: ПУЭ установлен порядок чередования расцветок фаз шин РУ. Фаза L\ шин окрашивается в желтый цвет, фаза Ьг — зеленый, фаза L3 — красный, а нулевая рабочая шина N — голубой цвет, изоляция жил кабельных линий — по цветам шин, к которым они присоединяются.
После включения кабельной линии под напряжение приборами проверяют фазировку, которая заключается в определении одноименности фаз жилы кабеля и подключенной шины. Если разность напряжений между жилой кабеля и одноименной фазой шины РУ равна нулю, это означает соответствие фаз, если не равна нулю, это означает несоответствие фаз и неправильное присоединение кабеля. Включение такого кабеля в цепи магистральной схемы может вызвать короткое замыкание. Для фа-зировки кабельных линий напряжением 6 и 10 кВ применяют указатели напряжения 10 кВ в комплекте с добавочным сопротивлением (рис. 112).

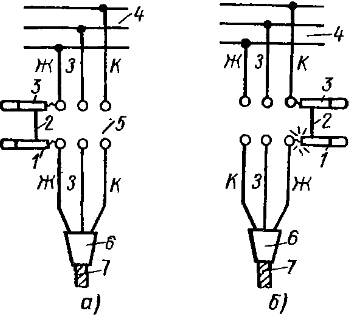

Рис. 112. Фазировка кабельных линий:
а — соответствие фазы кабеля и шины, б — несоответствие фазы кабеля и шииы в местах соединения; 1 — указатель напряжения, 2 — провод, 3 — трубка сопротивления, 4 — шины, 5 — азъем спуска шин, 6 — концевая заделка, 7 — кабель; Ж — желтая, 3 — зеленая, К — красная шииы
Документация для сдачи кабельных линий в эксплуатацию. В техническую документацию входит проект кабельной линии с изменениями, отступлениями и указаниями, с кем и когда они были согласованы.
На плане кабельной линии, проложенной в траншее, приводятся: координаты соединительных муфт, привязанные к существующим постоянным строениям или специальным опознавательным знакам; схема кабельной линии с указанием заводских номеров барабанов проложенных кабелей и их длины; последовательность укладки барабанов и нумерация соединительных муфт при прокладке кабелей в траншее; материалы по согласованию трассы кабельной линии. Кроме того, приводятся акты: приемки траншей и кабельных сооружений под монтаж; на скрытые работы по прокладке труб; осмотра кабелей на барабанах перед прокладкой и протоколы их заводских испытаний; осмотра кабельной канализации в траншеях и каналах перед закрытием; журналы прокладки кабелей и разделки кабельных муфт напряжением выше 1000 В, а также протоколы прогрева кабелей на барабане перед прокладкой при низких температурах и электрических испытаний силовых кабелей после окончания монтажа.
Все приведенные акты и протоколы заносят в общую ведомость, которую вместе с документацией предъявляют при сдаче. Приемку кабельной линии в эксплуатацию производят по акту.
